وصف المادة الصناعية:

نموذج FPC:HQ00537

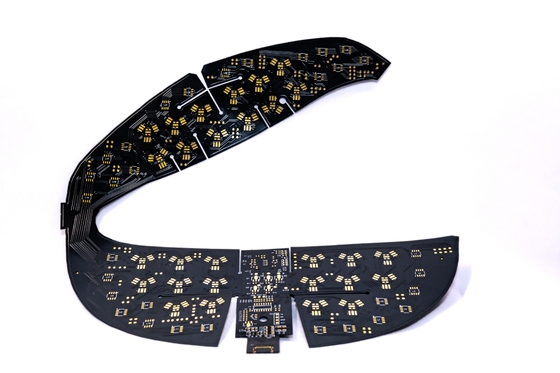

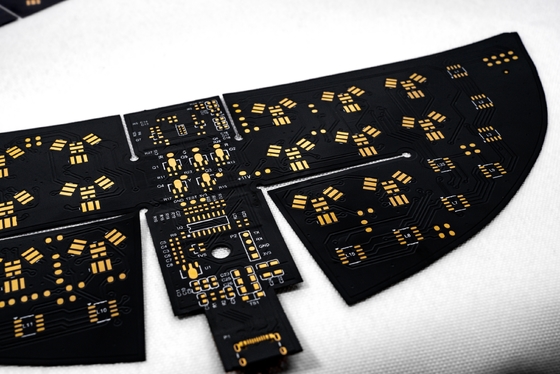

اسم FPC: الرعاية الصحية تحت الحمراء FPC
خصائص FPC:لوحة طبقة مزدوجة، غطاء فيلم مزدوج الجانبين، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات FPC:

1.وفقا لاحتياجاتك لتخصيص مختلف سمك المواد ومتطلبات العمليةالمواد المعدنية المعدنية للصحة تحت الحمراء وغيرهالوحة دوائر قناع مرنة LED ، أسلاك متعددة الطبقات من جانب واحد و مزدوج

2مرونة جيدة ومقاومة للإنحناء

المصنع لديه اختبار الانحناء المهنية، كل دفعة من المواد من خلال

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم.

لمحة عامة عن معايير تصميم FPC

1. الأبعاد

   • دقة FPC: الحجم الأقصى هو 240mm × 500mm مع الحد الأقصى المسموح به من 250mm × 500mm.
   • لوحة المواد المطوية: الحد الأقصى للعرض 240mm والحد الأقصى للطول 100 متر.

2. عدد الطبقات

   • لوحات ذات طبقة واحدة: هيكل بسيط، مثالي للتحكم الصناعي والأدوات الإلكترونية مع دوائر مباشرة.
   • لوحات ذات طبقة مزدوجة: يحتوي على ورقين من النحاس ، وزيادة فياس ، وهي مناسبة للتطبيقات في الهواتف المحمولة وأدوات السيارات.

3. خيارات لون قناع اللحام

   • أصفر: يوصى به لمعظم المنتجات، بما في ذلك منتجات الكابلات المختلفة.
   • أسود: يستخدم عادة في التطبيقات الراقية أو الحساسة للضوء مثل السيارات والهواتف المحمولة وشاشات LED ، إلخ.
   • الأبيض: يتضمن طبقة بيضاء إضافية، مثالية للمنتجات التي تتطلب انعكاس، مثل الأضواء وأجهزة التجميل الطبية.

4. خيارات سمك ورق النحاس

   • لوحة واحدة من FPC الدقيقة: 18mm (0.5oz) أو 35mm (1oz).
   • لوحة FPC مزدوجة الطبقة الدقيقة: 12um (0.33oz) ، 18um (0.5oz) ، أو 35um (1oz).
   • لوحة واحدة من المواد المعدنية المعدنية العادية: الخيارات تشمل 18um / 25um / 35um (1 أونصة) أو 50um.
   • لوحة ذات طبقة مزدوجة عادية من FPC: الخيارات هي 18-25um، 25-25um، 35-35um، أو 35-70um.

5. الحد الأدنى لسرعة الخط / المسافة

   • الحد الأدنى الموصى به هو 3 ملي لخفض صعوبة التصنيع ومعدلات العيوب.
