كيفية تصميم لوحة FPC؟

نحن مصنعون محترفون للوحات الدوائر المطبوعة المرنة، يمكننا توفير لوحات دوائر FPC المرنة، ودوائر FPC المطبوعة المرنة، ولوحات الدوائر المطبوعة HDI، وشرائط إضاءة LED SMD، وشرائط LED COB، وتصميم لوحات PCB، وشاشات العرض LED المرنة، وPCB الإلكترونية، وتجميع الدوائر المطبوعة، وتجميع بطاقات الدوائر، وأجهزة تجميل أقنعة الوجه المنزلية، ولوحات دوائر أجهزة نمو الشعر وما إلى ذلك.

وصف FPC:

طراز FPC:HQ049

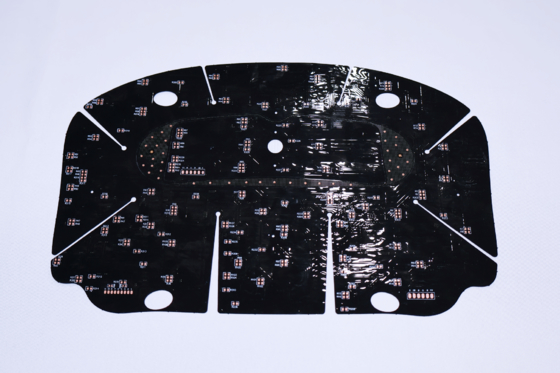

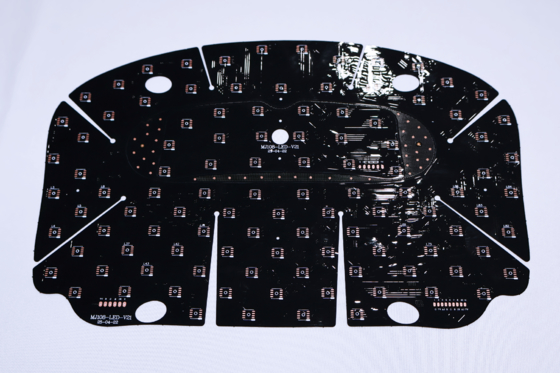

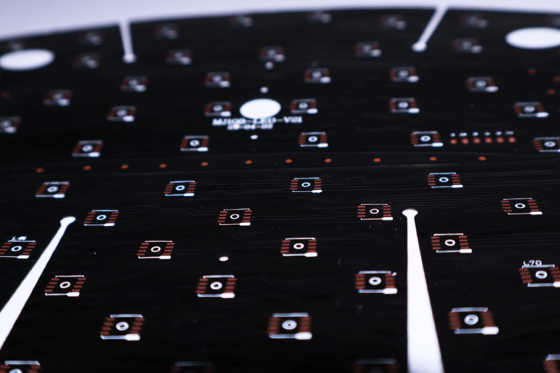

اسم FPC:FPC للرعاية الصحية بالأشعة تحت الحمراء
ميزات FPC::لوحة مزدوجة الطبقات، طلاء فيلم على الوجهين، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات FPC:

1. وفقًا لاحتياجاتك لتخصيص سمك المواد ومتطلبات العملية المختلفةFPC للرعاية الصحية بالأشعة تحت الحمراء وغيرهالوحة دوائر قناع LED المرن، أسلاك أحادية ومتعددة الطبقات على الوجهين.

2. مرونة جيدة ومقاومة للانحناء

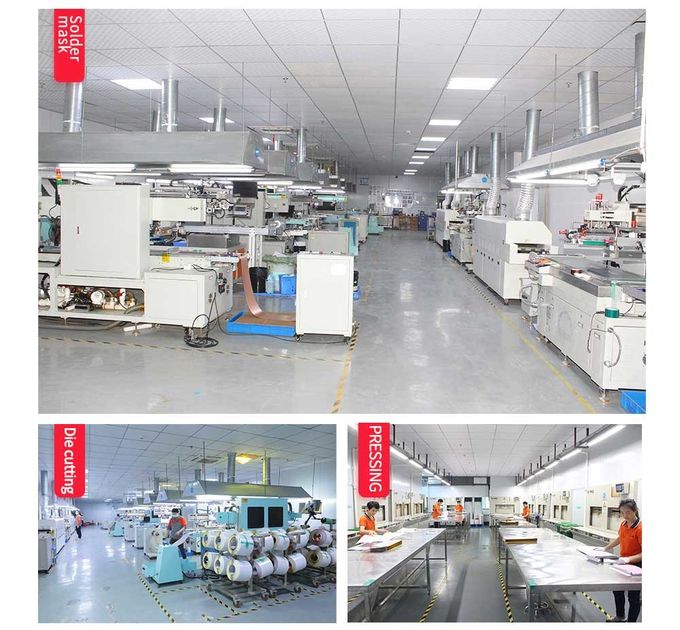

يحتوي المصنع على جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبره

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم.

نظرة عامة على معلمات تصميم FPC

1. الأبعاد

   • FPC دقيقة: الحد الأقصى للحجم هو 240 مم × 500 مم مع حد أقصى مسموح به يبلغ 250 مم × 500 مم.
   • لوحة المواد الملفوفة: الحد الأقصى للعرض 240 مم والحد الأقصى للطول 100 متر.

2. عدد الطبقات

   • اللوحات أحادية الطبقة:بنية بسيطة، مثالية للتحكم الصناعي والأجهزة الإلكترونية ذات الدوائر المباشرة.
   • اللوحات مزدوجة الطبقات:تتميز برقائق نحاسية مزدوجة، وزيادة الثقوب، وهي مناسبة للتطبيقات في الهواتف المحمولة وأجهزة السيارات.

3. خيارات لون قناع اللحام

   • أصفر:موصى به لمعظم المنتجات، بما في ذلك منتجات الكابلات المختلفة.
   • أسود:يستخدم عادة في التطبيقات المتطورة أو الحساسة للضوء مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك.
   • أبيض:يتضمن طلاءًا أبيض إضافيًا، وهو مثالي للمنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وأجهزة التجميل الطبية.

4. خيارات سمك رقائق النحاس

   • لوحة FPC دقيقة واحدة:18 ميكرومتر (0.5 أونصة) أو 35 ميكرومتر (1 أونصة).
   • لوحة FPC مزدوجة الطبقات دقيقة:12 ميكرومتر (0.33 أونصة) أو 18 ميكرومتر (0.5 أونصة) أو 35 ميكرومتر (1 أونصة).
   • لوحة FPC عادية واحدة:تشمل الخيارات 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) أو 50 ميكرومتر.
   • لوحة FPC عادية مزدوجة الطبقات:الخيارات هي 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / التباعد

   • الحد الأدنى الموصى به هو 3 مل لتقليل صعوبة التصنيع ومعدلات العيوب.

الشهادات والأوسمة

يرجى الملاحظة:

جميع الصور الموجودة على هذا الموقع حقيقية. نظرًا للتغييرات في الإضاءة وزاوية التصوير ودقة العرض، قد يكون للصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع 16 عامًا من التاريخ في الصين. يتم تحديث منتجاتنا وترقيتها كل عام ونتخصص في جميع أنواع صنع عينات FPC وخدمات التخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في توفير حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، والتصحيح، والإضافة وغيرها من الخدمات الشاملة.

يرجى الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني إلينا،وسنوفر لك خدمة فردية من فريق المبيعات المحترف لدينا.شكرا لك على وقتك.
