تجميع الدوائر المطبوعة المرنة - مبيعات مباشرة من مصنع ثنائي الطبقات للوحات الدوائر المطبوعة

وصف المنتج

الموديل:HQ00536

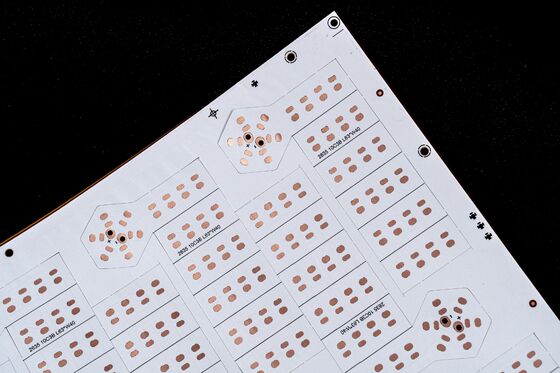

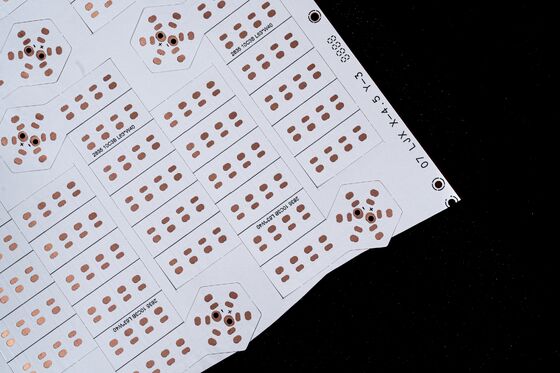

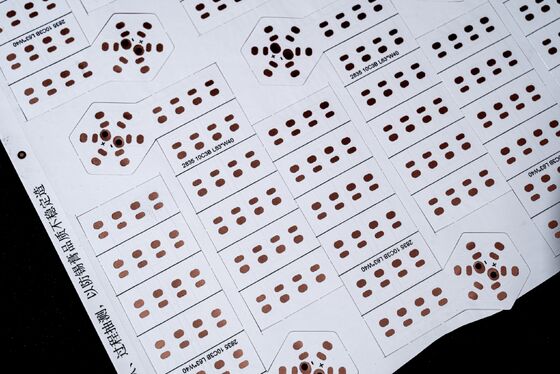

الاسم: شريط إضاءة LED FPC

الميزات:

• لوحة دوائر ثنائية الطبقات
• فيلم أسود على كلا الجانبين
• طباعة نص أسود
• معالجة مضادة للأكسدة OSP (الحفاظ على قابلية اللحام العضوية) للسطح

مواصفات المنتج

1. خيارات التخصيص:
   بصفتنا شركة مصنعة محترفة للوحات الدوائر المطبوعة المرنة و FPC، فإننا نصمم منتجاتنا لتلبية متطلبات العملاء المحددة:

   • شريط إضاءة LED FPC
   • FPC دقيقة
   • شريط LED FPC ملون
   • لوحات FPC أحادية الجانب أو مزدوجة الجانب أو متعددة الطبقات

2. الخصائص الميكانيكية:

   • مرونة ومتانة ممتازتان لتطبيقات الانحناء
   • تشمل معايير اختبار المصنع عشرات الآلاف من دورات الانحناء لضمان الموثوقية

معلمات تصميم FPC

1. المواصفات الأبعاد:

• FPC دقيقة: الحد الأقصى للحجم: 240 مم × 500 مم (حتى 250 مم × 500 مم)
• الحد الأدنى للحجم: لا توجد قيود
• لوحة المواد الملفوفة: الحد الأقصى للعرض: 240 مم؛ الحد الأقصى للطول: 100 متر

2. تكوين طبقة اللوحة:

• تعتبر اللوحات أحادية الطبقة مناسبة لتطبيقات الدوائر البسيطة (مثل التحكم الصناعي والأدوات الإلكترونية).
• تتميز اللوحات مزدوجة الجوانب بطبقتين من رقائق النحاس مع ثقوب، مما يتيح مسارات توصيل معقدة. تستخدم عادة في الأجهزة المحمولة وإلكترونيات السيارات.

3. خيارات ألوان قناع اللحام:

• الألوان المتاحة: أصفر أو أسود أو أبيض
  • الفيلم الأصفر: مثالي للتطبيقات العامة (مثل الكابلات).
  • الفيلم الأسود: مناسب للمنتجات المتطورة أو الحساسة للضوء (مثل السيارات والهواتف المحمولة وشاشات LED).
  • الفيلم الأبيض: يتضمن طبقة طلاء بيضاء إضافية، مثالية للتطبيقات العاكسة (مثل تجهيزات الإضاءة والمعدات الطبية).

4. خيارات سمك رقائق النحاس:

• FPC دقيقة: خيارات أحادية الطبقة: 18 ميكرومتر (0.5 أونصة)، 35 ميكرومتر (1 أونصة)
  خيارات مزدوجة الطبقات: 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، أو 35 ميكرومتر (1 أونصة)
• FPC القياسية: خيارات أحادية الطبقة: 18 ميكرومتر/25 ميكرومتر/35 ميكرومتر (1 أونصة)/50 ميكرومتر
  خيارات مزدوجة الطبقات: 18-25 ميكرومتر، 25-25 ميكرومتر، أو 35 ميكرومتر

5. أبعاد المسار والمسافة:

• الحد الأدنى لعرض المسار: 4 مل
• الحد الأدنى للمسافة: 4 مل

المواصفات الفنية لتصميم FPC

معلمات الدائرة:

• أقصى جهد تشغيل: 100 فولت تيار مستمر/تيار متردد
• مقاومة العزل: ≥5MΩ
• قوة العزل الكهربائي: 30 كيلو فولت/مم

خصائص المواد:

• المادة الأساسية: فيلم بولي أميد مرن عالي الأداء
• طبقة لاصقة: لاصق أكريليك متين ومقاوم للحرارة
• تشطيب السطح: معالجة OSP لتحسين قابلية اللحام

تدفق الخدمة

1. استشارة المشروع:

   • مناقشات أولية لفهم المتطلبات وتقديم حلول مخصصة.

2. التصميم والنماذج الأولية:

   • خدمات التصميم المخصصة متاحة عند الطلب.

3. الإنتاج:

   • الإنتاج الضخم بمعايير صارمة لمراقبة الجودة.

4. الاختبار:

   • اختبار شامل يشمل التقييمات الكهربائية والميكانيكية والبيئية.

5. التسليم:

   • خيارات الشحن في جميع أنحاء العالم متاحة.

قدرات المصنع

• مرافق تصنيع حديثة
• معدات اختبار متطورة (مثل أجهزة اختبار الانحناء، ومحللات مقاومة العزل)
• نظام إدارة الجودة المعتمد من ISO
• قدرات النماذج الأولية السريعة

الشهادات والأوسمة

ملاحظات

1. جميع المنتجات متوافقة مع RoHS وتفي بمعايير السلامة الدولية.
2. للطلبات المخصصة، يرجى تقديم مواصفات فنية تفصيلية (يفضل ملفات PDF أو Gerber).
3. اتصل بنا للحصول على خصومات على الكميات أو حلول التعبئة والتغليف المخصصة.
