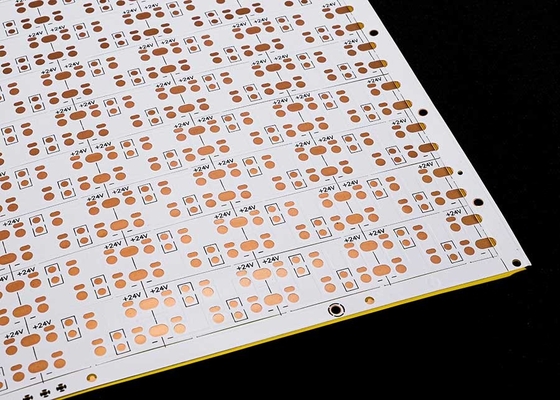

معلمات تصميم FPC

المعلمات التقنية الرئيسية:

1. حول الأبعاد:

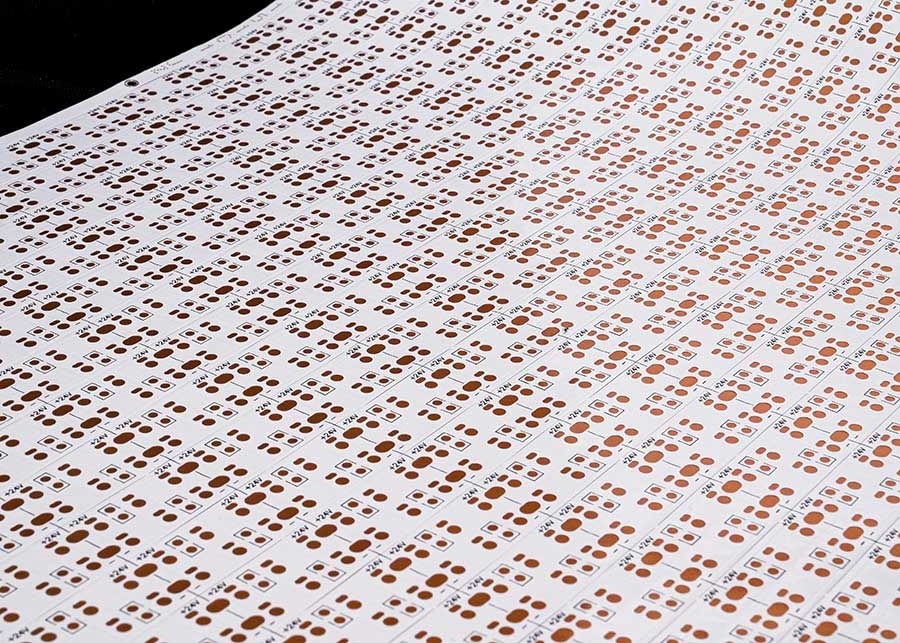

FPC دقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد طبقات اللوحة

• هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأجهزة الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• مقارنةً بلوحات FPC أحادية الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الثقوب، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأجهزة السيارات، وغيرها من المنتجات.

3. لون قناع اللحام

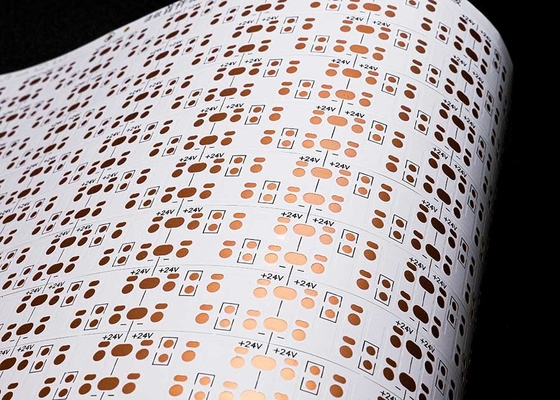

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، فالغشاء الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الغشاء الأسود بشكل شائع في المنتجات الراقية أو التي تمتص الضوء، مثل السيارات والهواتف المحمولة وشاشات LED، وما إلى ذلك. يتميز الغشاء الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالغشاء الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، وما إلى ذلك.

4. سمك رقاقة النحاس

• تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار لوحة FPC الدقيقة مزدوجة الطبقات من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة FPC العادية أحادية الطبقة الاختيار من بين 18 ميكرومتر/25 ميكرومتر/35 ميكرومتر (1 أونصة)/50 ميكرومتر؛
• يمكن اختيار لوحات FPC العادية مزدوجة الطبقات من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط/تباعد الخطوط

في الظروف العادية، كلما زادت الصعوبة، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.
