كيفية تصميم لوحة FPC؟

نحن مصنعون محترفون للوحات الدوائر المطبوعة المرنة، يمكننا توفير لوحات الدوائر المرنة FPC، ودوائر FPC المرنة المطبوعة، ولوحات الدوائر المطبوعة HDI، وشرائط إضاءة LED SMD، وشرائط LED COB، وتصميم لوحات FPC، وشاشات العرض LED المرنة، وPCB الإلكترونية، وتجميع الدوائر المطبوعة، وتجميع بطاقات الدوائر، وأجهزة تجميل أقنعة الوجه المنزلية، ولوحات دوائر أجهزة نمو الشعر وما إلى ذلك.

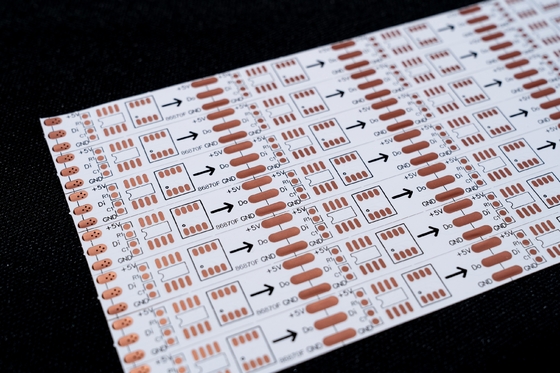

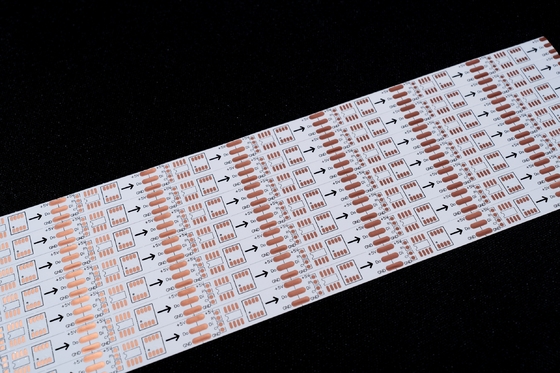

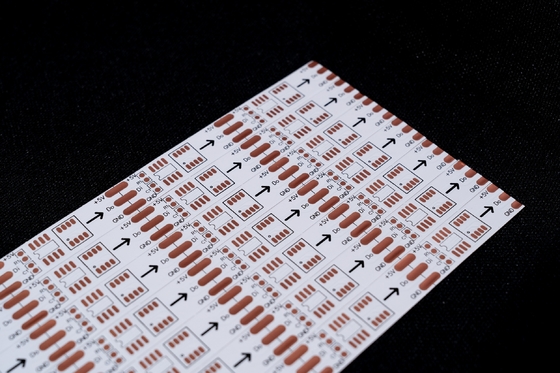

وصف FPC:

طراز FPC:HQ050
اسم FPC: لوحة شريط LED 5050RGB
ميزات FPC: لوحة مزدوجة الطبقات، طلاء فيلم مزدوج الجوانب، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

أولاً. المعلمات الفنية الرئيسية
(1) معلمات الأبعاد
الحجم الأقصى لـ FPC الدقيقة هو 240 مم × 500 مم (بحد أقصى 250 مم × 500 مم)، ولا يوجد قيود على الحد الأدنى للحجم. بالنسبة للوحات المواد الملفوفة، يبلغ العرض الأقصى 240 مم ويمكن أن يصل الطول الأقصى إلى 100 متر. يمكن أن تلبي نطاق الأحجام هذا احتياجات إنتاج منتجات FPC المختلفة، بما في ذلك لوحات شرائط LED FPC. نظرًا لأن لوحات شرائط LED FPC تحتاج إلى التكيف مع سيناريوهات التثبيت المختلفة، فإنها تتطلب متطلبات عالية لمرونة الحجم، وخصائص حجم FPC الدقيقة تجعلها مناسبة تمامًا لهذا الغرض.
(2) عدد طبقات اللوحة
لوحة أحادية الطبقة: لها هيكل بسيط بطبقة واحدة فقط من رقائق النحاس ومسار توصيل واحد. وهي قابلة للتطبيق في المجالات ذات الدوائر البسيطة نسبيًا مثل التحكم الصناعي والأجهزة الإلكترونية. في بعض لوحات شرائط LED FPC البسيطة، إذا كان تصميم الدائرة بسيطًا، فيمكن للوحة أحادية الطبقة أيضًا تلبية متطلبات التوصيل الأساسية.
لوحة مزدوجة الطبقات: بالمقارنة مع FPC أحادية الطبقة، تحتوي اللوحة مزدوجة الطبقات على طبقتين من رقائق النحاس. تشكل مسارات توصيل معقدة عن طريق إضافة ثقوب، مع تكامل دائرة أعلى. تستخدم على نطاق واسع في منتجات مثل الهواتف المحمولة وأجهزة السيارات، وهي أيضًا هيكل شائع لـ لوحات شرائط LED FPC. نظرًا لأن لوحات شرائط LED FPC تحتاج إلى دمج مكونات LED متعددة ودوائر تحكم، يمكن للوحات مزدوجة الطبقات أن تدرك توصيل الدوائر ونقل الإشارات بكفاءة أكبر.
(3) لون قناع اللحام
تشمل ألوان قناع اللحام لـ FPC بشكل أساسي الأصفر والأسود والأبيض، كل منها مناسب لسيناريوهات مختلفة:
قناع اللحام الأصفر: إنه قابل للتطبيق على معظم منتجات FPC، مثل منتجات الكابلات المختلفة. مع تعدد الاستخدامات القوي، فإنه يستخدم على نطاق واسع في FPC التقليدية وبعض لوحات شرائط LED FPC البسيطة.
قناع اللحام الأسود: غالبًا ما يستخدم في منتجات FPC المتطورة أو تلك التي تتطلب امتصاص الضوء، مثل إلكترونيات السيارات ومكونات الهاتف المحمول ولوحات شرائط LED FPC. في سيناريوهات عرض لوحات شرائط LED FPC، يمكن لقناع اللحام الأسود أن يقلل من تداخل انعكاس الضوء ويحسن تأثير العرض.
قناع اللحام الأبيض: يحتوي على طلاء أبيض إضافي مقارنة باللون الأصفر، مع أداء جيد في عكس الضوء. إنه مناسب لمنتجات FPC التي تحتاج إلى انعكاس الضوء، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية. في لوحات شرائط LED FPC، إذا كان من الضروري تعزيز معدل استخدام ضوء LED، فإن قناع اللحام الأبيض هو الخيار الأمثل.
(4) سمك رقائق النحاس
اختيار سمك رقائق النحاس لأنواع مختلفة من FPC هو كما يلي:
FPC الدقيقة: بالنسبة للوحات أحادية الطبقة، 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة) اختياري؛ بالنسبة للوحات مزدوجة الطبقات، تتوفر 12 ميكرومتر (0.33 أونصة) و 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة).
FPC العادية: بالنسبة للوحات أحادية الطبقة، يمكن تحديد 18 ميكرومتر و 25 ميكرومتر و 35 ميكرومتر (1 أونصة) و 50 ميكرومتر؛ بالنسبة للوحات مزدوجة الطبقات، تتوفر 18-25 ميكرومتر و 25-25 ميكرومتر و 35-35 ميكرومتر و 35-70 ميكرومتر.
غالبًا ما تختار لوحات شرائط LED FPC رقائق نحاسية 18 ميكرومتر أو 35 ميكرومتر لتحقيق التوازن بين التوصيل والمرونة. تعتبر رقائق النحاس 18 ميكرومتر مناسبة لـ لوحات شرائط LED FPC ذات متطلبات المرونة العالية، في حين أن رقائق النحاس 35 ميكرومتر لها مزايا أكثر في سيناريوهات التيار العالي.
(5) مواصفات سمك رقائق النحاس
FPC الدقيقة: يمكن للوحات أحادية الطبقة اختيار 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛ يمكن للوحات مزدوجة الطبقات تحديد 12 ميكرومتر (0.33 أونصة) و 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة).
FPC العادية: تحتوي اللوحات أحادية الطبقة على خيارات 18 ميكرومتر و 25 ميكرومتر و 35 ميكرومتر (1 أونصة) و 50 ميكرومتر؛ يمكن أن تكون اللوحات مزدوجة الطبقات 18-25 ميكرومتر و 25-25 ميكرومتر و 35-35 ميكرومتر و 35-70 ميكرومتر.
يجب أن يأخذ اختيار سمك رقائق النحاس لـ لوحات شرائط LED FPC في الاعتبار حمل التيار ومتطلبات المرونة. بالنسبة لـ لوحات شرائط LED FPC منخفضة الطاقة، يمكن لرقائق النحاس 18 ميكرومتر تلبية الاحتياجات؛ بالنسبة لتلك التي تعمل بالطاقة العالية، يمكن لرقائق النحاس 35 ميكرومتر وما فوق أن تضمن بشكل أفضل الاستقرار الموصل.
(6) الحد الأدنى لعرض الخط / التباعد
كلما كان عرض الخط والتباعد أصغر، زادت صعوبة إنتاج FPC وارتفع معدل العيوب. يوصى عمومًا بألا يقل الحد الأدنى لعرض الخط / التباعد عن 3 مل. هذه المعلمة مهمة بشكل خاص لـ لوحات شرائط LED FPC. يؤثر التحكم الدقيق في عرض الخط والتباعد في لوحات شرائط LED FPC بشكل مباشر على أدائها الموصل وعمر الخدمة بسبب دوائرها الكثيفة.
ثانياً. عملية الخدمة
(1) الخدمات الاستشارية
مع 16 عامًا من التركيز على تصميم وتطوير وتصنيع FPC ولوحات شرائط LED FPC، يمكننا تزويد العملاء بحلول مخصصة، بما في ذلك تحسين رسومات التصميم، والتوجيه بشأن تطوير المنتجات الجديدة والدعم الفني ذي الصلة، مما يساعد العملاء على حل المشكلات الفنية في تطبيق FPC ولوحات شرائط LED FPC.
(2) خدمات عروض الأسعار
نحن نقدم عروض أسعار للعينات أو الطلبات المجمعة لـ FPC ولوحات شرائط LED FPC بتقنيات ومواد مماثلة. بالاعتماد على التكنولوجيا المتقدمة واختيار المواد المحسن، نحقق مزايا الأسعار ونقلل التكاليف بشكل كبير للعملاء.
(3) القوة المهنية
تم تجهيز الشركة بمعدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان والصين ومناطق أخرى، مما يحقق إنتاجًا احترافيًا وواسع النطاق لـ FPC ولوحات شرائط LED FPC. تغطي المصنع مساحة تقارب 20000 متر مربع، مع أكثر من 800 موظف و 50 من الكوادر الفنية العليا، مما يوفر ضمانًا للإنتاج عالي الجودة لـ FPC ولوحات شرائط LED FPC.
(4) خدمات التصميم
يمكننا تزويد العملاء بحلول كاملة لـ FPC ولوحات شرائط LED FPC. من خلال اجتياز عدد من شهادات النظام الدولية، فإننا نغطي خدمات شاملة مثل إنتاج الركيزة، وتصميم الأسلاك، وتصميم المبدأ، وتطوير القوالب، والتصحيح، والإضافة، وإنتاج الشبكة الفولاذية. مع 16 عامًا من الخبرة الفنية المهنية، نضمن دعم تصميم موثوق به لـ FPC ولوحات شرائط LED FPC.
(5) خدمات النماذج الأولية
نحن متخصصون في خدمات النماذج الأولية والتخصيص لـ FPC ولوحات شرائط LED FPC، ومجهزة بخط إنتاج سريع. على سبيل المثال، يمكن إكمال النماذج الأولية للوحات FPC مزدوجة الطبقات (بما في ذلك لوحات شرائط LED FPC مزدوجة الطبقات) في غضون 5-7 أيام.
ملاحظة: يتم التقاط جميع الصور الموجودة على هذا الموقع في الموقع. نظرًا للاختلافات في الضوء وزاوية التصوير ودقة العرض، قد تكون هناك اختلافات في الألوان المرئية. بصفتنا شركة مصنعة محترفة للوحات الدوائر مع 16 عامًا من التاريخ في الصين، تقوم GongDong HongQi بتحديث وترقية منتجات مثل FPC ولوحات شرائط LED FPC كل عام، مع التركيز على خدمات النماذج الأولية والتخصيص المختلفة لـ FPC. إذا كانت لديك احتياجات لـ FPC أو لوحات شرائط LED FPC، فيمكنك إعلامنا بمتطلبات محددة، وسنوفر حلولًا احترافية وخدمات شاملة بما في ذلك إنتاج الركيزة وتصميم الأسلاك. مرحبًا بك في الاستشارة عبر الإنترنت أو الاتصال بنا عبر البريد الإلكتروني، وسيقدم لك فريق المبيعات المحترف لدينا خدمات فردية.
