كيفية تصميم لوحة PCB؟
نحن مصنعون محترفون للوحات الدوائر المرنة، يمكننا توفير لوحات الدوائر المرنة FPC، ولوحات الدوائر المرنة FPC، ولوحات الدوائر المطبوعة HDI، وشرائط إضاءة LED SMD، وشرائط LED COB، وتصميم لوحات PCB، وشاشات العرض LED المرنة، وPCB الإلكترونية، وتجميع الدوائر المطبوعة، وتجميع بطاقات الدوائر وما إلى ذلك.

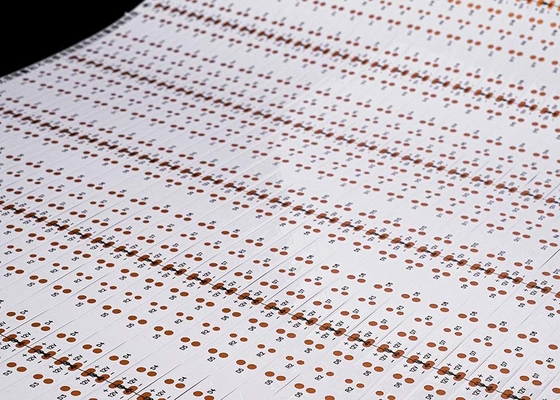

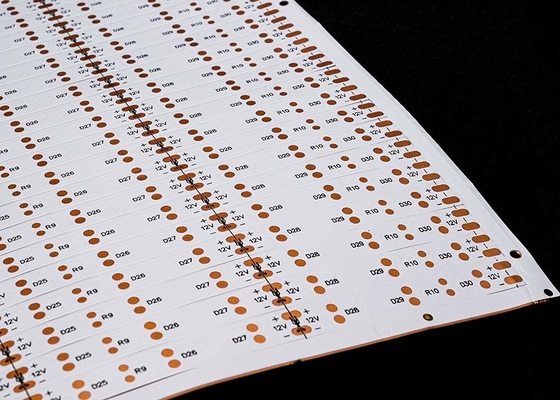

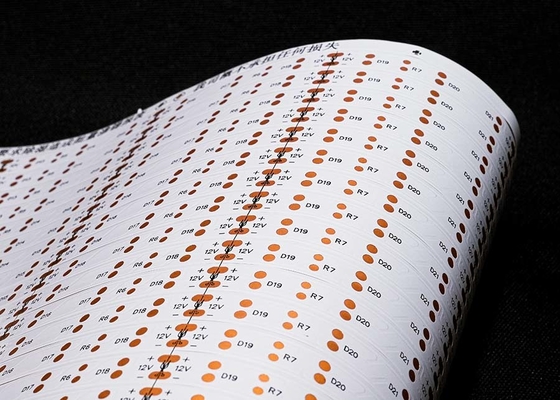

لوحة دائرة شريط LED مرنة لشرائط LED بتصميم مزدوج الطبقة 5050 15LED لكل قطعة

وصف المنتج:

موديل المنتج:HQ30047
اسم المنتج: لوحة دائرة شريط LED مرنة
ميزات المنتج: لوحة مزدوجة الطبقة بغشاء أبيض على الوجهين حرف أسود OSP مضاد للأكسدة

مواصفات المنتج:3528,30LED/PCS, الحجم: 8*503 مم، 12 فولت لوحة مزدوجة الجوانب بغشاء أبيض FPCB

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240X500 مم (الحد الأقصى 250X500 مم)، ولا يوجد حد أدنى للحجم. لوحة المواد الملفوفة: أقصى عرض 240. أقصى طول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادي الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأجهزة الإلكترونية وغيرها من المجالات ذات الدوائر البسيطة نسبيًا.

• بالمقارنة مع FPC أحادي الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة الثقوب، وتشكيل مسارات موصلة. تستخدم بشكل عام في الهواتف المحمولة وأجهزة السيارات وغيرها من المنتجات.
• 3. لون قناع اللحام

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام الأصفر، فالغشاء الأصفر مناسب للغالبية العظمى من المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الغشاء الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يحتوي الغشاء الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالغشاء الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك. 4. سمك رقائق النحاس

تشمل خيارات اللوحة الواحدة FPC الدقيقة 18um (0.5oz) و 35um (1oz);

يمكن اختيار اللوحة مزدوجة الطبقات FPC الدقيقة من 12um (0.33oz) و 18um (0.5oz) و 35um (1oz).

• يمكن للوحة الواحدة FPC العادية اختيار 18um/25um/35um (1oz)/50um;
• يمكن اختيار اللوحات مزدوجة الطبقات FPC العادية من 18-25um و 25-25um و 35-35um أو 35-70um.
• 5. الحد الأدنى لعرض الخط/تباعد الخط
• في الظروف العادية، كلما كان الأمر أصغر، زادت الصعوبة، وزاد معدل العيوب، ويوصى عمومًا باستخدام 3mil على الأقل.

عملية الخدمة

1. الاستشارة

16 عامًا من التركيز على تصميم وتصنيع البحث والتطوير للوحات الدوائر المرنة FPC، لتزويد العملاء بحلول مخصصة، ورسومات التصميم، وتطوير منتجات جديدة وتقديم الدعم الفني ذات الصلة.

2. العرض

عينة أو عرض أسعار مجمعة من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة، وتنازلات الأسعار، مما يوفر للعملاء الكثير من التكاليف.

3. المهنة

تمتلك شركتنا ألمانيا واليابان وتايوان ومناطق أخرى من المعدات والتكنولوجيا المتقدمة للإنتاج والإنتاج الاحترافي على نطاق واسع. يغطي مصنعنا مساحة تقارب 20000 متر مربع، ويعمل به أكثر من 800 موظف و 50 من كبار الموظفين الفنيين.

4. التصميم

تقديم حلول للعملاء لوضع اللمسات الأخيرة على عدد من شهادات النظام الدولية، ويمكن أن توفر إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، والتصحيح، والمكونات الإضافية وشبكة الصلب المفتوحة خدمة الشباك الواحد، 16 عامًا من التراكم المهني والفني، جدير باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في صنع عينات FPC وخدمات التخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للوحات الدوائر المرنة في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى الملاحظة:

جميع الصور الموجودة على هذا الموقع حقيقية. نظرًا للتغيرات في الإضاءة وزاوية التصوير ودقة العرض، قد يكون للصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع 16 عامًا من التاريخ في الصين. يتم تحديث منتجاتنا وترقيتها كل عام ونتخصص في جميع أنواع صنع عينات FPC وخدمات التخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في توفير حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، والتصحيح، والمكونات الإضافية وغيرها من الخدمات الشاملة.

يرجى الاتصال بنا عبر الإنترنت أو عبر البريد الإلكتروني،

وسنوفر لك خدمة فردية من فريق المبيعات المحترف لدينا.

شكرا لك على وقتك.
