كيفية تصميم لوحة PCB؟
نحن مصنعون محترفون للوحات الدوائر المرنة، يمكننا توفير لوحات الدوائر المرنة FPC، ولوحات الدوائر المرنة FPC، ولوحات الدوائر المطبوعة HDI، وشرائط إضاءة LED SMD، وشرائط LED COB، وتصميم لوحات PCB، وشاشات العرض LED المرنة، وPCB الإلكترونية، وتجميع الدوائر المطبوعة، وتجميع بطاقات الدوائر وما إلى ذلك.

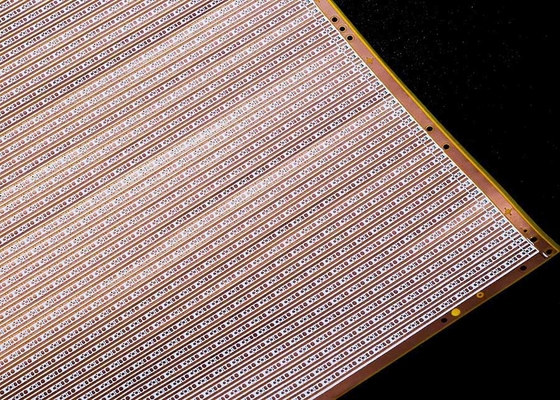

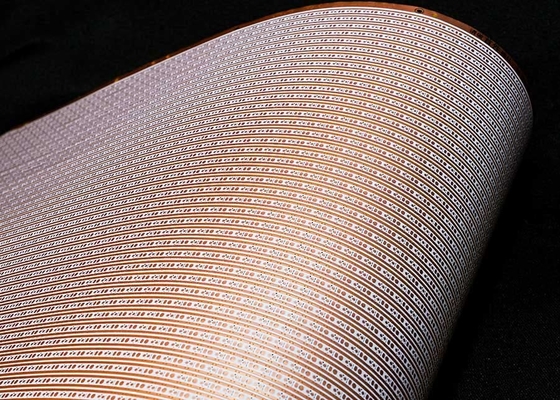

لوحة دوائر مرنة LED Strip 75leds 2025 5*501.5mm12V مزدوجة الجوانب LED board فيلم أبيض FPCB

وصف المنتج:

موديل المنتج:HQ30149
اسم المنتج: لوحة دوائر LED Strip المرنة
ميزات المنتج: لوحة مزدوجة الطبقات مع فيلم أبيض مزدوج الجوانب حرف أسود OSP مضاد للأكسدة

مواصفات المنتج:2025-75 led/PCS-5*501.5-12V لوحة مزدوجة الجوانب فيلم أبيض FPC Board

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيقة: الحد الأقصى للحجم هو 240X500mm (الحد 250X500mm)، ولا يوجد حد أدنى للحجم. لوحة المواد الملفوفة: أقصى عرض 240. أقصى طول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادي الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية وغيرها من المجالات ذات الدوائر البسيطة نسبيًا.

• بالمقارنة مع FPC أحادي الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة الثقوب، وتشكيل مسارات موصلة. تستخدم بشكل عام في الهواتف المحمولة وأدوات السيارات وغيرها من المنتجات.
• 3. لون

قناع اللحام ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام الأصفر، الفيلم الأصفر مناسب للغالبية العظمى من المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تجهيزات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك.

4. سمك رقائق النحاس

تشمل خيارات اللوحة الواحدة FPC الدقيقة 18um (0.5oz) و 35um (1oz)؛

• يمكن اختيار اللوحة مزدوجة الطبقات FPC الدقيقة من 12um (0.33oz) و 18um (0.5oz) و 35um (1oz).
• يمكن للوحة واحدة FPC العادية اختيار 18um/25um/35um (1oz)/50um؛
• يمكن اختيار اللوحات مزدوجة الطبقات FPC العادية من 18-25um، 25-25um، 35-35um، أو 35-70um.
• 5. الحد الأدنى لعرض الخط/تباعد الخطوط

في الظروف العادية، كلما كان الأمر أصغر، زادت الصعوبة، وزاد معدل العيوب، ويوصى عمومًا باستخدام 3mil على الأقل.

عملية الخدمة

1. الاستشارة

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول مخصصة، ورسومات التصميم، وتطوير منتجات جديدة وتقديم الدعم الفني ذات الصلة.

2. العرض

عينة أو عرض أسعار مجمعة من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة، وتنازلات الأسعار، لتوفير التكاليف للعملاء بشكل كبير.

3. الاحتراف

تمتلك شركتنا ألمانيا واليابان وتايوان ومناطق أخرى من المعدات والتكنولوجيا المتقدمة للإنتاج والإنتاج الاحترافي على نطاق واسع. يغطي مصنعنا مساحة تقارب 20000 متر مربع، ويعمل به أكثر من 800 موظف و 50 من كبار الموظفين الفنيين.

4. التصميم

تقديم حلول للعملاء لوضع اللمسات الأخيرة على عدد من شهادات النظام الدولية، ويمكن أن توفر إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، والتصحيح، والمكونات الإضافية وشبكة الصلب المفتوحة خدمة الشباك الواحد، 16 عامًا من التراكم المهني والفني، جدير باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في صنع عينات FPC وخدمات التخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للوحات الدوائر المرنة في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى الملاحظة:

جميع الصور الموجودة على هذا الموقع حقيقية. نظرًا للتغيرات في الإضاءة وزاوية التصوير ودقة العرض، قد يكون للصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع 16 عامًا من التاريخ في الصين. يتم تحديث منتجاتنا وترقيتها كل عام ونتخصص في جميع أنواع صنع عينات FPC وخدمات التخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في توفير حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، والتصحيح، والمكونات الإضافية وغيرها من الخدمات الشاملة.

يرجى الاتصال بنا عبر الإنترنت أو عبر البريد الإلكتروني،

وسنوفر لك خدمة فردية من فريق المبيعات المحترف لدينا.شكرا لك على وقتك.
