كيفية تصميم لوحة PCB؟
نحن مصنعون محترفون للوحات الدوائر المرنة، يمكننا توفير لوحات الدوائر المرنة FPC، ولوحات الدوائر المرنة FPC، ولوحات الدوائر المطبوعة HDI، وشرائط إضاءة LED SMD، وشرائط LED COB، وتصميم لوحات PCB، وشاشات العرض LED المرنة، وPCB الإلكترونية، وتجميع الدوائر المطبوعة، وتجميع بطاقات الدوائر وما إلى ذلك.

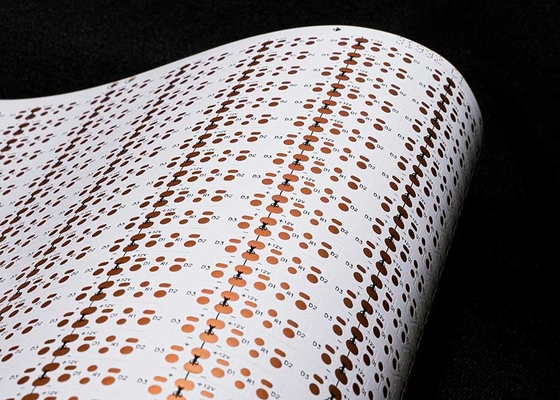

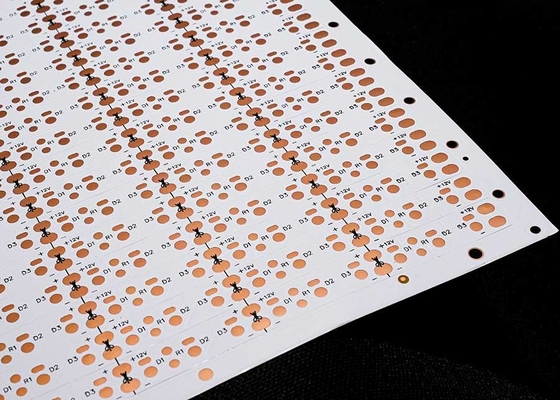

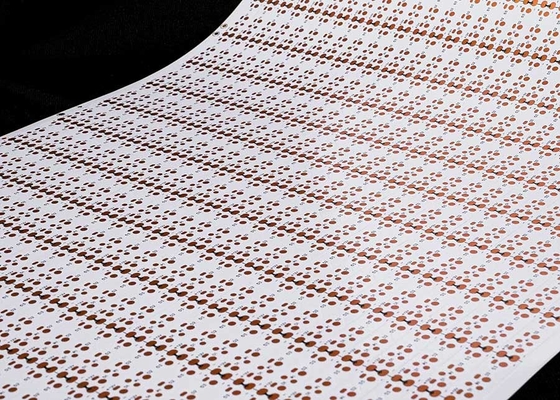

لوحة دوائر مرنة بشريط LED 2835، لوحة مزدوجة الطبقات مع FPCB مزدوج الوجه 12 فولت

وصف المنتج:

موديل المنتج:HQ31992
اسم المنتج: لوحة دوائر شريط LED المرنة
ميزات المنتج: لوحة مزدوجة الطبقات مع فيلم أبيض مزدوج الوجهين، حرف أسود، مضاد للأكسدة OSP

مواصفات المنتج:2835، 60 ليد/قطعة، الحجم: 8*503 مم، 12 فولت، FPCB مزدوج الوجهين، فيلم أبيض

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240X500 مم (الحد 250X500 مم)، ولا يوجد حد أدنى للحجم. لوحة المواد الملفوفة: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادي الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية وغيرها من المجالات ذات الدوائر البسيطة نسبيًا.

• بالمقارنة مع FPC أحادي الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة الثقوب، وتشكيل مسارات موصلة. تستخدم بشكل عام في الهواتف المحمولة وأدوات السيارات وغيرها من المنتجات.
• 3. لون قناع اللحام

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام الأصفر، الفيلم الأصفر مناسب للغالبية العظمى من المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تجهيزات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك. 4. سمك رقائق النحاس

تشمل خيارات اللوحة الواحدة FPC الدقيقة 18um (0.5oz) و 35um (1oz)؛

يمكن اختيار اللوحة المزدوجة الطبقات FPC الدقيقة من 12um (0.33oz) و 18um (0.5oz) و 35um (1oz).

• يمكن للوحة الواحدة FPC العادية اختيار 18um/25um/35um (1oz)/50um؛
• يمكن اختيار اللوحات مزدوجة الطبقات FPC العادية من 18-25um و 25-25um و 35-35um أو 35-70um.
• 5. الحد الأدنى لعرض الخط/تباعد الخطوط
• في الظروف العادية، كلما كان الأمر أصعب، زاد معدل العيوب، ويوصى عمومًا باستخدام 3mil على الأقل.

عملية الخدمة

1. الاستشارة

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول مخصصة، ورسومات التصميم، وتطوير منتجات جديدة وتقديم الدعم الفني ذات الصلة.

2. العرض

عينة أو عرض أسعار مجمعة من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة، وتنازلات الأسعار، بشكل كبير للعملاء لتوفير التكاليف.

3. المهنة

تمتلك شركتنا ألمانيا واليابان وتايوان ومناطق أخرى من المعدات والتكنولوجيا المتقدمة للإنتاج والإنتاج الاحترافي على نطاق واسع. يغطي مصنعنا مساحة تقارب 20000 متر مربع، ويعمل به أكثر من 800 موظف و 50 من كبار الموظفين الفنيين.

4. التصميم

تقديم حلول للعملاء لوضع اللمسات الأخيرة على عدد من شهادات النظام الدولية، يمكن أن توفر إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، والتصحيح، والمكونات الإضافية وشبكة الصلب المفتوحة خدمة شاملة، 16 عامًا من هطول الأمطار المهنية والفنية، جديرة باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في صنع عينات FPC وخدمات التخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للوحات الدوائر المرنة في غضون 5-7 أيام.
