المواصفات التقنية وخدمات التخصيص لـ HQ046 LED Light Strip FPC

خلاصة

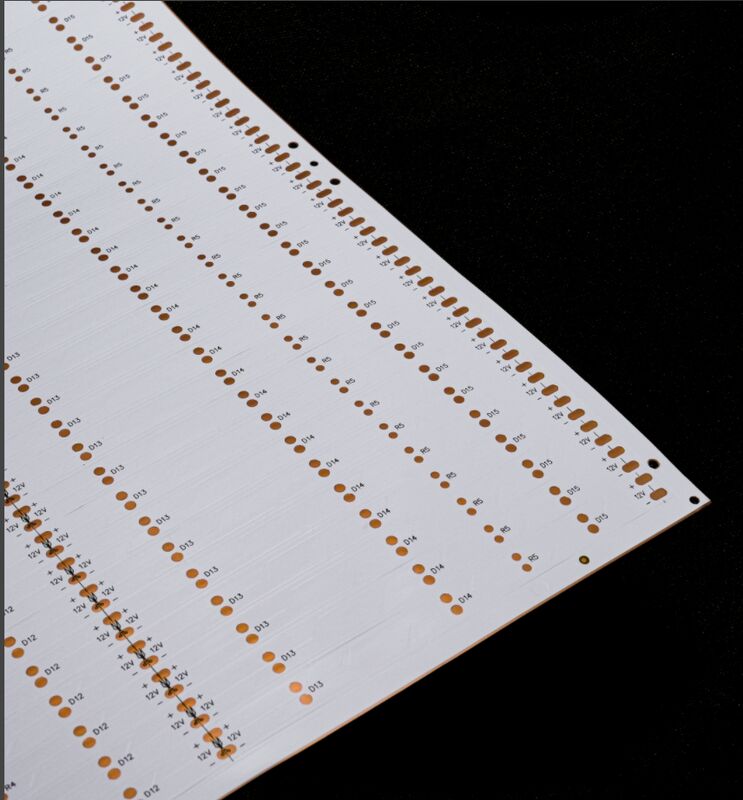

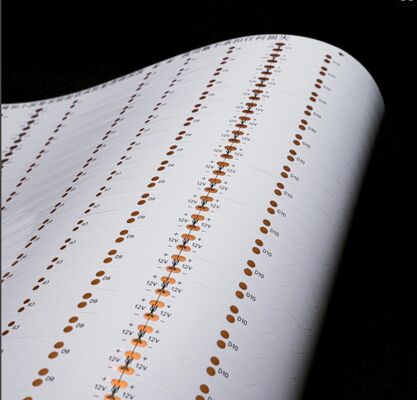

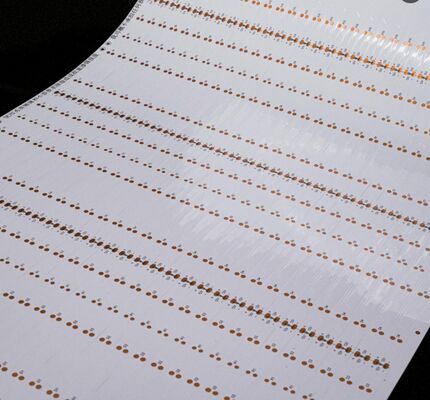

1لمحة عامة عن المنتج من HQ0156 LED FPC الشريط الضوئي

2المواصفات التقنية وقدرات التخصيص

2.1 معايير الأبعاد

• دقة FPC: أقصى أبعاد 240 × 500mm (مواصفات الحد الأقصى: 250 × 500mm) ؛ لا يوجد حد أدنى لقيود الحجم ، يدعم التصاميم المخصصة على نطاق صغير.
• FPC من النوع المتحرك: الحد الأقصى للعرض 240mm ؛ الحد الأقصى للطول 100 متر ، ومُحسّنة للإنتاج المستمر بكميات كبيرة.

2.2 تكوينات طبقة الدوائر

• FPC من طبقة واحدة: هيكل مبسط مع كفاءة التكلفة ، مناسبة للدوائر منخفضة التعقيد في أجهزة التحكم الصناعية ، والأدوات الإلكترونية الأساسية ، وأنظمة الإضاءة LED من المستوى الابتدائي.
• FPC مزدوجة الطبقة: طبقات مزدوجة من ورق النحاس مع ثقوب مرصعة معززة (PTH) للاتصال بين الطبقات الموثوق بها ، مثالية لتطبيقات التكامل العالي مثل إضاءة السيارات ،أضواء خلفية للأجهزة الذكية، وشرابات الضوء LED المتوسطة إلى العالية.
• FPC متعددة الطبقات: تعد الطبقة القابلة للتخصيص سيناريوهات عالية التعقيد للغاية تتطلب أسلاك كثيفة ، ونقل مواز متعدد الإشارات ، وتكامل وظيفي متقدم.

2.3 خيارات أقنعة اللحام وسيناريوهات التطبيق

• قناع اللحام الأصفر: الحل العالمي للتطبيقات ذات الأغراض العامة (مثل مجموعات الكابلات القياسية) التي توفر كفاءة تكلفة متوازنة وتوافق العمليات.
• القناع الأسود: يفضل أنظمة الإضاءة الراقية (مصابيح السيارات ، شاشات LED ، أضواء خلفية الهواتف الذكية) بسبب امتصاص الضوء المتفوق ،تقليل الانعكاس وتعزيز التوحيد البصري.
• قناع اللحام الأبيض: مجهز بطبقة عالية الانعكاسية لتحقيق أقصى استغلال للضوء ، مناسبة لأجهزة الإضاءة المهنية والأجهزة الجمالية الطبية وشاشات LED عالية السطوع.

2.4 مواصفات سمك ورق النحاس

• دقة FPC:
  • طبقة واحدة: 18μm (0.5oz) ، 35μm (1oz)
  • طبقة مزدوجة: 12μm (0.33oz) ، 18μm (0.5oz) ، 35μm (1oz)
• الميزة القياسية:
  • طبقة واحدة: 18μm، 25μm، 35μm (1oz) ، 50μm
  • طبقة مزدوجة: 18-25μm، 25-25μm، 35-35μm، 35-70μm

2.5 الحد الأدنى لسرعة الخط / المسافة

3الأداء الأساسي وضمان الجودة

3.1 المرونة و الصمود عند الانحناء

• كل دفعة من المواد الأساسية تخضع لاختبارات مع اختبار التعب المهنية لضمان الأداء الميكانيكي المتسق.
• جميع المنتجات النهائية تمر على الأقل 10،000 دورة ثني (وفقا لمعايير اختبار IPC) قبل الإنتاج الضخم ، مما يضمن مقاومة فشل التعب في التطبيقات الديناميكية (الإضاءة القابلة للطي ،المنشآت ذات الأسطح المنحنية، وتكرار سيناريوهات الحركة).

3.2 القدرات والمنشآت المصنعة

• مساحة المصنع: حوالي 20،000 متر مربع، مع بيئات إنتاج غرفة نظيفة.
• القوى العاملة: أكثر من 800 موظف، بما في ذلك 50 من كبار المتخصصين التقنيين مع خبرة واسعة في تصميم FPC وتصنيعها.
• قدرة الإنتاج: عملية خطين تدعم كل من تصنيع العينات السريع وإنتاج الدفعات الكبيرة ، مع إنتاج شهري يزيد عن 5 ملايين متر مربع.

4بروتوكول خدمة التخصيص

4.1 الاستشارات التقنية وتصميم الحلول

• تصميم الحل المخصص لمناطق التطبيق المحددة (درجة الحرارة والرطوبة والإجهاد الميكانيكي).
• تحسين الرسم لتحسين القدرة على التصنيع وتحسين الأداء.
• دعم تطوير منتجات جديدة، من التحقق من صحة المفهوم إلى اختبار النموذج الأولي.
• إرشادات مهنية حول اختيار المواد وتكوين الطبقات وتحسين المعلمات.

4.2 الاقتباسات وتحسين التكاليف

• عمليات إنتاج موحدة لتقليل التغير والنفايات.
• مصادر استراتيجية للمواد الخام عالية الجودة مع شراكات طويلة الأجل مع الموردين.
• تخطيط الإنتاج الفعال وأتمتة العمليات لخفض تكاليف العمالة.

4.3 التصميم والتصنيع المتكاملين

• تصنيع الركيزة الأساسية مع فحص المواد الصارمة والتحقق من صحتها.
• تصميم الدوائر الدقيقة وتصميم مخططات متوافق مع معايير IPC-2221
• تطوير القوالب المخصصة لمعايير الشكل المتخصصة ومتطلبات التثبيت.
• SMT (التكنولوجيا المرتفعة السطحية) وتجميع ثقب مع محاذاة عالية الدقة (± 0.02mm التسامح).
• تصنيع الشبكة الصلبة مصممة لتصميم الدوائر لتحقيق جودة اللحام المثلى.

4.4 تصنيع العينات وأوقات التنفيذ

• وقت التنفيذ: 5-7 أيام للعينات ذات الطبقة المزدوجة من FPC ؛ 3-5 أيام للعينات ذات الطبقة الواحدة.
• التحقق من صحة العينة: تخضع كل عينة لاختبار الاستمرارية الكهربائية، واختبار مقاومة الانحناء، والتحقق من قابلية اللحام قبل التسليم.

5الشهادات والملاحظات الهامة

• الشهادات: يمتلك خط المنتجات شهادة نظام إدارة الجودة ISO 9001 ، وشهادة UL 94 المقاومة للاحتراق ، وامتثال RoHS.وثائق شهادة مفصلة متوفرة عند الطلب.
• الامتثال البيئي: جميع المواد تلبي متطلبات RoHS و REACH ، مما يضمن عدم استخدام مواد مقيدة.
• إخلاء المسؤولية عن الصورة: يتم تصوير صور المنتجات على المنصات الرسمية في ظل ظروف قياسية. قد تحدث اختلافات لونية طفيفة بسبب الإضاءة، زوايا التصوير،أو دقة العرض المنتجات الفعلية يجب أن تسود.
• التحسين المستمر: يتم تحديث محفظة منتجات FPC لدينا بانتظام بناءً على التقنيات الناشئة ومعايير الصناعة ،مع التحديثات التقنية السنوية لتعزيز الأداء وتوسيع نطاق التطبيق.
