تعتبر الدوائر المطبوعة المرنة (FPC) مكونات حاسمة في تطبيقات شرائط إضاءة LED الحديثة، وتتطلب مرونة عالية وموثوقية وقابلية للتكيف مع التخصيص. تفصل هذه الورقة المعلمات الفنية وخصائص الأداء وإجراءات الخدمة لشريط إضاءة LED FPC HQ49512، وهو لوحة دائرة مرنة مزدوجة الطبقات مصممة لسيناريوهات الإضاءة المتنوعة. كما أنها توضح قدرات الشركة المصنعة على التخصيص، وتدابير مراقبة الجودة، ونظام الدعم الفني، مما يوفر مرجعًا شاملاً للممارسين في الصناعة الذين يختارون حلول LED light strip FPC.

HQ046 هو FPC متخصص مصمم لتطبيقات شرائط إضاءة LED، يدمج الاستقرار الهيكلي والتكيف البيئي. سماته الأساسية هي كما يلي:

بصفتنا شركة مصنعة محترفة لـ FPC تتمتع بخبرة 16 عامًا، نقدم تخصيصًا شاملاً لشرائط إضاءة LED FPC، تغطي الهياكل أحادية الطبقة، مزدوجة الطبقات، ومتعددة الطبقات. يتم تفصيل المعلمات الفنية الرئيسية وخيارات التخصيص أدناه:

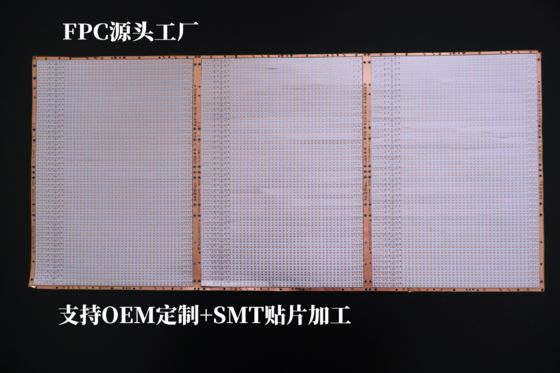

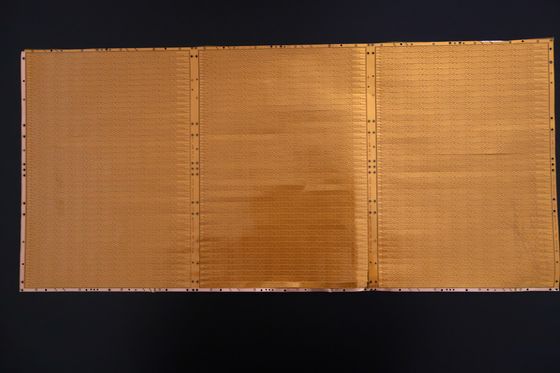

• FPC الدقيق: الحد الأقصى للحجم: 240 × 500 مم (الحد: 250 × 500 مم)؛ الحد الأدنى للحجم: لا يوجد قيود.
• FPC مادة اللف: الحد الأقصى للعرض: 240 مم؛ الحد الأقصى للطول: 100 متر.

يتم تحديد اختيار طبقة FPC حسب تعقيد التطبيق، مع السيناريوهات النموذجية التالية:

• FPC أحادي الطبقة: هيكل بسيط، مناسب للدوائر منخفضة التعقيد في التحكم الصناعي، والأجهزة الإلكترونية، وأنظمة الإضاءة الأساسية.
• FPC مزدوج الطبقات: طبقات نحاسية مزدوجة مع فتحات محسنة للمسارات الموصلة، مثالية للمنتجات عالية التكامل مثل الأجهزة المحمولة، ولوحات أجهزة السيارات، وشرائط إضاءة LED متوسطة إلى عالية الجودة.
• FPC متعدد الطبقات: قابل للتخصيص للتطبيقات فائقة التعقيد التي تتطلب أسلاكًا كثيفة ونقل إشارات متعددة.

يتم تحسين لون قناع اللحام لمتطلبات وظيفية وجمالية محددة:

• قناع لحام أصفر: خيار عالمي لمعظم المنتجات (مثل تجميعات الكابلات العامة) نظرًا لفعاليته من حيث التكلفة وتوافقه.
• قناع لحام أسود: مفضل للتطبيقات الراقية أو الماصة للضوء (مثل إضاءة السيارات، والإضاءة الخلفية للهواتف الذكية، وشاشات LED) لتقليل انعكاس الضوء وتحسين الاتساق البصري.
• قناع لحام أبيض: مزود بطلاء أبيض إضافي لتعزيز الانعكاس، مناسب لتركيبات الإضاءة، وشاشات LED، وأجهزة التجميل الطبية.

يتم تخصيص سمك رقائق النحاس لسعة حمل التيار واحتياجات المرونة:

• FPC الدقيق:
  • أحادي الطبقة: 18 ميكرومتر (0.5 أونصة)، 35 ميكرومتر (1 أونصة)
  • مزدوج الطبقات: 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، 35 ميكرومتر (1 أونصة)
• FPC قياسي:
  • أحادي الطبقة: 18 ميكرومتر، 25 ميكرومتر، 35 ميكرومتر (1 أونصة)، 50 ميكرومتر
  • مزدوج الطبقات: 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، 35-70 ميكرومتر

الحد الأدنى لعرض الخط والمسافة أمران حاسمان لدقة FPC. بينما يمكن تحقيق أبعاد أدق، فإن 3 ميل (0.076 مم) موصى به كحد أدنى عملي لتحقيق التوازن بين إنتاجية التصنيع وفعالية التكلفة. قد تزيد الأبعاد الأصغر من صعوبة الإنتاج ومعدلات العيوب.

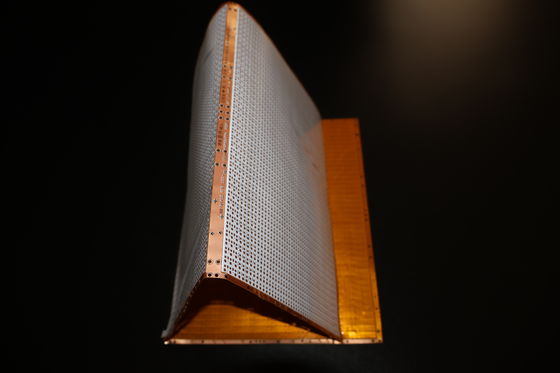

يُظهر HQ046 FPC مرونة استثنائية، تم التحقق منها من خلال مراقبة جودة صارمة:

• يتم استخدام جهاز اختبار انحناء احترافي لتقييم كل دفعة من المواد.

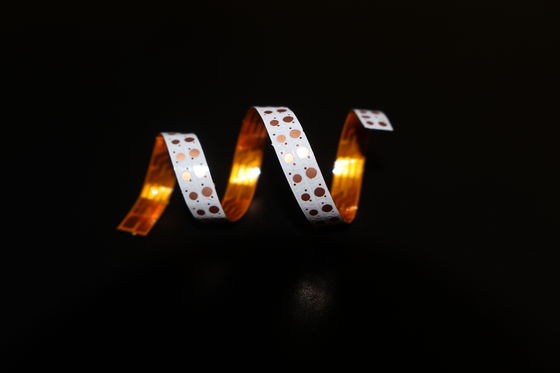

• تخضع جميع المواد لـ عشرات الآلاف من دورات الانحناء قبل الإنتاج الضخم، مما يضمن مقاومة فشل الإجهاد في سيناريوهات التطبيق الديناميكية (مثل الإضاءة القابلة للطي، والأسطح المنحنية).

تم تجهيز منشأة التصنيع بمعدات متقدمة من ألمانيا واليابان وتايوان، تدعم الإنتاج واسع النطاق وعالي الدقة:

• مساحة المصنع: حوالي 20,000 متر مربع
• القوى العاملة: أكثر من 800 موظف، بما في ذلك 50 متخصصًا تقنيًا رفيع المستوى
• خطوط الإنتاج: متخصصة في كل من تسريع العينات والإنتاج بالجملة

لتلبية احتياجات العملاء المتنوعة، نقدم خدمة تخصيص مبسطة وشاملة:

بالاستفادة من خبرة 16 عامًا في تصميم وتطوير وتصنيع FPC، نقدم:

• تصميم حلول شخصية
• تحسين الرسومات
• دعم تطوير المنتجات الجديدة
• استشارات فنية احترافية

نقدم أسعارًا تنافسية للعينات وطلبات الدُفعات، مع تحسين التكلفة من خلال:

• عمليات فنية موحدة
• توريد مواد عالية الجودة
• إدارة إنتاج فعالة

تغطي خدماتنا سلسلة قيمة FPC بأكملها، بما في ذلك:

• إنتاج الركيزة
• تصميم الأسلاك والرسوم التخطيطية للدائرة
• تطوير القوالب
• تجميع SMT (تقنية التركيب السطحي) والتجميع عبر الفتحات
• تصنيع شبكات الصلب
  جميع العمليات تتوافق مع الشهادات الدولية لضمان الموثوقية.

يتم تخصيص خط إنتاج سريع لتصنيع العينات، مع أوقات تسليم قصيرة تصل إلى 5-7 أيام لعينات FPC مزدوجة الطبقات، مما يتيح النماذج الأولية السريعة والتحقق.

• الشهادات: تمتلك خطوط الإنتاج العديد من شهادات النظام الدولية (التفاصيل متاحة عند الطلب)، مما يضمن الامتثال لمعايير الصناعة العالمية.
• إخلاء مسؤولية الصورة: جميع صور المنتجات على المنصة الرسمية أصلية. قد تحدث اختلافات طفيفة في الألوان بسبب الإضاءة أو اختلافات دقة العرض.
• الترقية المستمرة: تخضع منتجات FPC لدينا لتحديثات وترقيات سنوية لتتوافق مع متطلبات التكنولوجيا الناشئة.

للحصول على حلول مخصصة أو مزيد من الاستفسارات، يرجى الاتصال بفريق المبيعات المحترف لدينا عبر الاستشارة عبر الإنترنت أو البريد الإلكتروني للحصول على دعم فردي.

شركة غونغ دونغ هونغ تشي للإلكترونيات المحدودة - شريكك الموثوق لحلول FPC عالية الجودة منذ عام 2009.
