FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص

الاسم التجاري:	HONGQI
رقم الطراز:	HQ00535
الـ MOQ:	500pcs
السعر:	قابل للتفاوض
وقت التسليم:	قابل للتفاوض
شروط الدفع:	L/C ، D/A ، T/T.

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

قوانغدونغ ، الصين

إصدار الشهادات:

UL E477885 IATF16949 GB/T 16949

تفاصيل التغليف:

معبأة بحالات الورق القوية

القدرة على العرض:

100000 قطعة في الشهر

إبراز:

FPC LED RGBW مزدوج الطبقة,لوحة FPCB LED ذات 4 رقائق,مصنع FPCB ذو خبرة مع ضمان

4-Chip LED FPCB Board

Experienced FPCB manufacturer with warranty

وصف المنتج

شريط إضاءة LED HQ046 FPC - المواصفات الفنية

تعتبر لوحات الدوائر المطبوعة المرنة (FPC) مكونات أساسية في تطبيقات شرائط إضاءة LED الحديثة، وتتطلب مرونة عالية وموثوقية وقدرات تخصيص. شريط إضاءة LED HQ046 FPC هو لوحة دوائر مرنة مزدوجة الطبقات مصممة لسيناريوهات الإضاءة المتنوعة، وتقدم معلمات فنية شاملة وخدمات تخصيص.

نظرة عامة على المنتج

المعلمة	المواصفات
موديل المنتج	HQ00535
اسم المنتج	شريط إضاءة LED FPC
هيكل الدائرة	لوحة دوائر مزدوجة الطبقات
طلاء السطح	قناع لحام أسود مزدوج الجوانب؛ نص أسود
معالجة مضادة للأكسدة	OSP (مادة حافظة قابلة للحام العضوي)
الأداء الأساسي	مرونة عالية؛ مقاومة ممتازة للانحناء

المواصفات الفنية والتخصيص

المواصفات الأبعاد

FPC دقيق: الحد الأقصى للحجم: 240 × 500 مم (الحد: 250 × 500 مم)؛ الحد الأدنى للحجم: لا يوجد قيود
FPC مادة اللفافة: الحد الأقصى للعرض: 240 مم؛ الحد الأقصى للطول: 100 متر

تكوين طبقات الدائرة

FPC أحادي الطبقة: هيكل بسيط للدوائر منخفضة التعقيد في أنظمة التحكم الصناعي والإضاءة الأساسية
FPC مزدوج الطبقات: طبقات نحاسية مزدوجة مع فتحات محسنة للمنتجات عالية التكامل مثل الأجهزة المحمولة ولوحات السيارات
FPC متعدد الطبقات: قابل للتخصيص للتطبيقات عالية التعقيد التي تتطلب أسلاكًا كثيفة

خيارات ألوان قناع اللحام

قناع لحام أصفر: خيار فعال من حيث التكلفة لتجميعات الكابلات العامة
قناع لحام أسود: مفضل للتطبيقات المتطورة لتقليل انعكاس الضوء
قناع لحام أبيض: انعكاسية محسنة لتجهيزات الإضاءة وشاشات العرض

سمك رقائق النحاس

FPC دقيق: أحادي الطبقة: 18 ميكرومتر (0.5 أونصة)، 35 ميكرومتر (1 أونصة)؛ مزدوج الطبقات: 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، 35 ميكرومتر (1 أونصة)
FPC قياسي: أحادي الطبقة: 18 ميكرومتر، 25 ميكرومتر، 35 ميكرومتر (1 أونصة)، 50 ميكرومتر؛ مزدوج الطبقات: 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، 35-70 ميكرومتر

الحد الأدنى لعرض الخط / التباعد

الحد الأدنى لعرض الخط والتباعد أمر بالغ الأهمية لدقة FPC. في حين أن الأبعاد الدقيقة قابلة للتحقيق،3 ميل (0.076 مم)يوصى به كحد أدنى عملي لتحقيق التوازن بين إنتاجية التصنيع وفعالية التكلفة.

الأداء الأساسي ومراقبة الجودة

المرونة ومقاومة الانحناء

يُظهر HQ046 FPC مرونة استثنائية، تم التحقق منها من خلال مراقبة جودة صارمة. تخضع جميع المواد لعشرات الآلاف من دورات الانحناء قبل الإنتاج الضخم، مما يضمن مقاومة فشل الإجهاد في التطبيقات الديناميكية.

قدرات التصنيع

مساحة المصنع: حوالي 20,000 متر مربع
القوى العاملة: أكثر من 800 موظف، بما في ذلك 50 متخصصًا تقنيًا رفيع المستوى
خطوط الإنتاج: متخصصة في كل من تسريع العينات والتصنيع الدفعي
معدات متقدمة من ألمانيا واليابان وتايوان

عملية خدمة التخصيص

الاستشارات والدعم الفني

بالاستفادة من 16 عامًا من الخبرة في تصميم وتطوير وتصنيع FPC، نقدم تصميم حلول شخصية، وتحسين الرسومات، ودعم تطوير المنتجات الجديدة، واستشارات فنية احترافية.

التصميم والتكامل

تغطي خدماتنا سلسلة قيمة FPC بأكملها، بما في ذلك إنتاج الركيزة، وتصميم الأسلاك والرسوم التخطيطية للدائرة، وتطوير القوالب، وتجميع SMT والفتحات، وتصنيع شبكات الصلب. جميع العمليات تتوافق مع الشهادات الدولية.

تصنيع العينات

يتم تخصيص خط إنتاج سريع لتصنيع العينات، مع أوقات تسليم قصيرة تصل إلى5-7 أيام لعينات FPC مزدوجة الطبقات، مما يتيح النماذج الأولية السريعة والتحقق.

صور المنتج

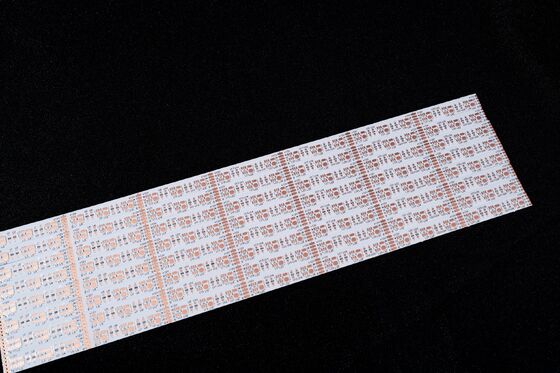

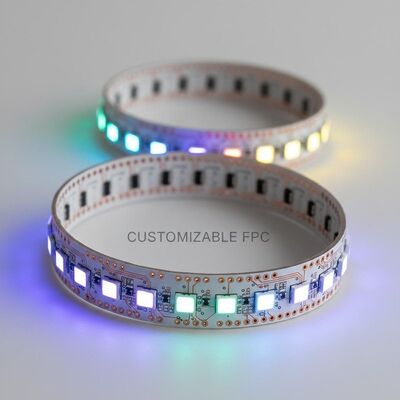

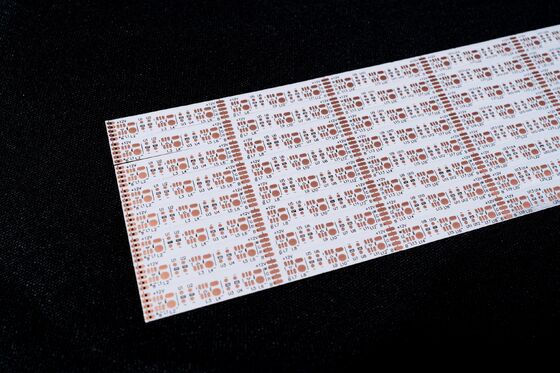

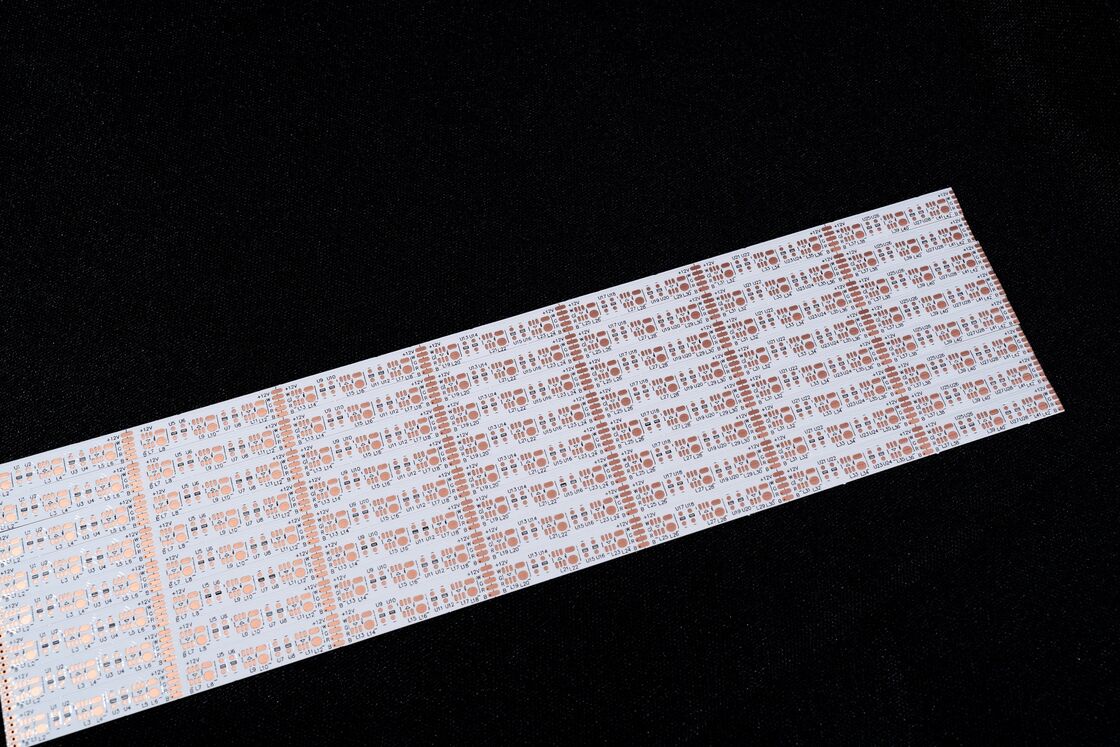

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 0

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 1

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 2

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 3

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 4

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 5

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 6

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 7

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 8

FPC مزدوج الطبقة LED مع RGBW 4 رقائق - لوحة الدوائر المطبوعة المرنة قابلة للتخصيص 9

الشهادات والملاحظات

شهادات نظام دولية متعددة تضمن الامتثال لمعايير الصناعة العالمية
صور المنتج أصلية مع اختلافات طفيفة محتملة في الألوان بسبب اختلافات الإضاءة والعرض
تحديثات وترقيات سنوية للمنتجات لمواءمتها مع متطلبات التكنولوجيا الناشئة

معلومات الاتصال

للحصول على حلول مخصصة أو مزيد من الاستفسارات، يرجى الاتصال بفريق المبيعات المحترف لدينا عبر الاستشارة عبر الإنترنت أو البريد الإلكتروني للحصول على دعم فردي.

شركة GongDong HongQi للإلكترونيات المحدودة - شريكك الموثوق به لحلول FPC عالية الجودة منذ عام 2009.
