المواصفات الفنية وخدمة التخصيص لشريط إضاءة LED FPC من HQ046

الملخص

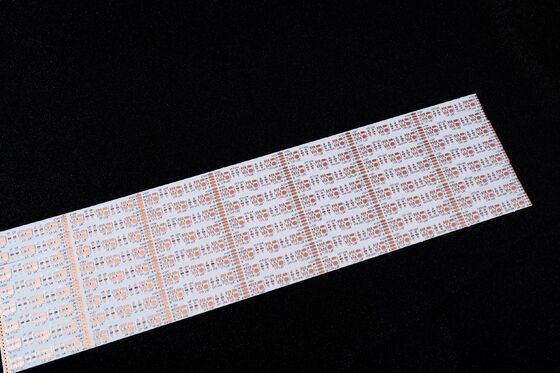

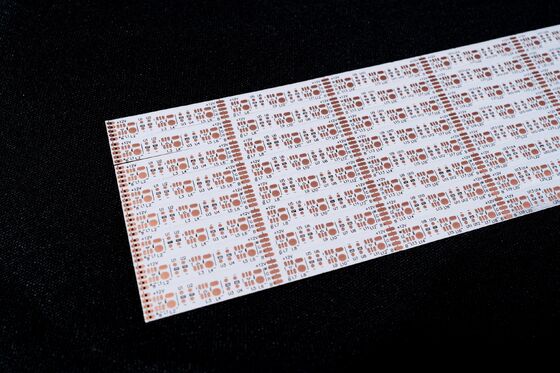

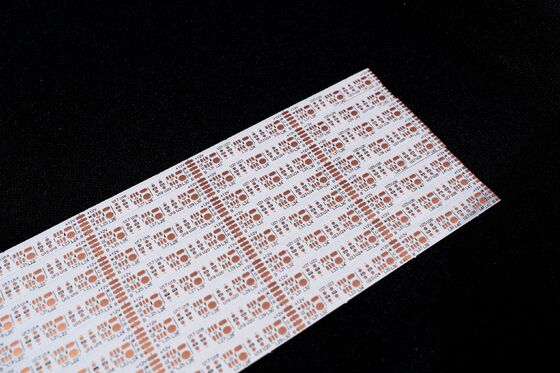

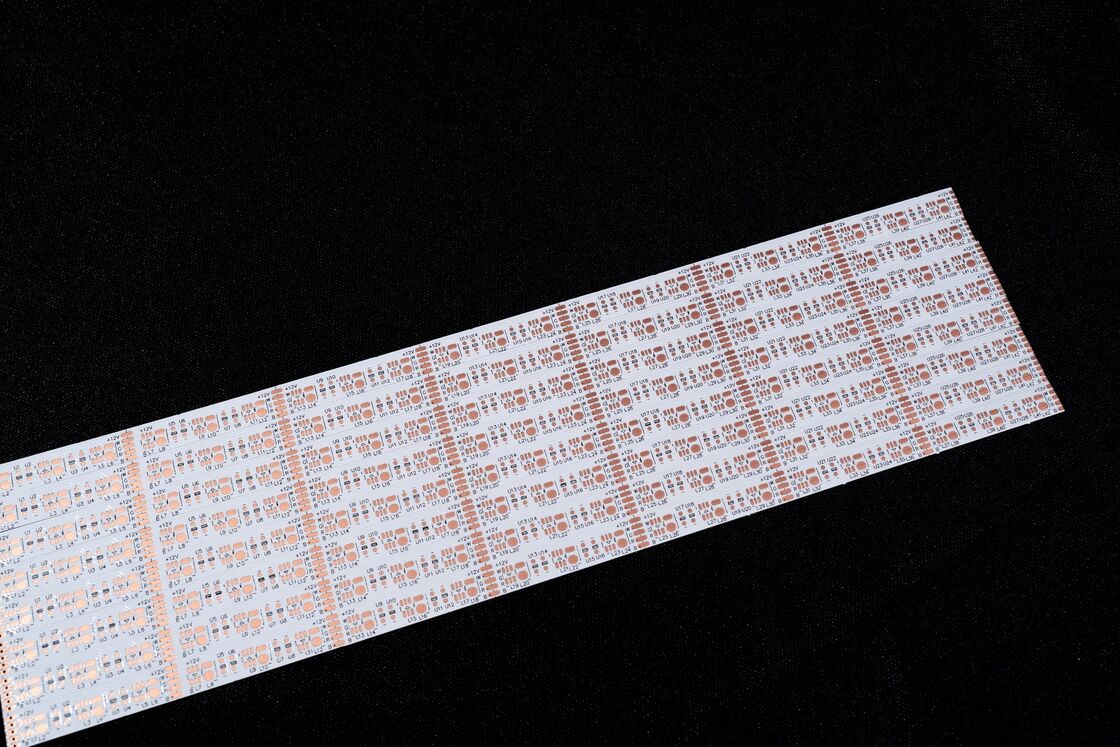

1. نظرة عامة على المنتج لشريط إضاءة LED FPC من HQ046

2. المواصفات الفنية ونطاق التخصيص

2.1 المواصفات الأبعاد

• FPC دقيقة: الحد الأقصى للحجم: 240 × 500 مم (الحد: 250 × 500 مم)؛ الحد الأدنى للحجم: لا يوجد قيود.
• FPC مادة اللفة: الحد الأقصى للعرض: 240 مم؛ الحد الأقصى للطول: 100 متر.

2.2 تكوين طبقة الدائرة

• FPC أحادية الطبقة: هيكل بسيط، مناسب للدورات منخفضة التعقيد في الضوابط الصناعية والأجهزة الإلكترونية وأنظمة الإضاءة الأساسية.
• FPC مزدوجة الطبقات: طبقات رقائق نحاسية مزدوجة مع فتحات معززة لمسارات التوصيل، مثالية للمنتجات عالية التكامل مثل الأجهزة المحمولة ولوحات أجهزة السيارات وشرائط إضاءة LED متوسطة إلى عالية الجودة.
• FPC متعددة الطبقات: قابلة للتخصيص للتطبيقات فائقة التعقيد التي تتطلب أسلاكًا كثيفة ونقل إشارات متعددة.

2.3 لون قناع اللحام والتطبيق

• قناع لحام أصفر: خيار عالمي لمعظم المنتجات (مثل تجميعات الكابلات العامة) نظرًا لفعاليته من حيث التكلفة وتوافقه.
• قناع لحام أسود: مفضل للتطبيقات المتطورة أو الماصة للضوء (مثل إضاءة السيارات، والإضاءة الخلفية للهواتف الذكية، وشاشات LED) لتقليل انعكاس الضوء وتحسين الاتساق المرئي.
• قناع لحام أبيض: مزود بطلاء أبيض إضافي لتعزيز الانعكاس، ومناسب لتركيبات الإضاءة وشاشات LED والأجهزة الجمالية الطبية.

2.4 سمك رقائق النحاس

• FPC دقيقة:
  • أحادي الطبقة: 18 ميكرومتر (0.5 أوقية)، 35 ميكرومتر (1 أوقية)
  • مزدوج الطبقة: 12 ميكرومتر (0.33 أوقية)، 18 ميكرومتر (0.5 أوقية)، 35 ميكرومتر (1 أوقية)
• FPC قياسية:
  • أحادي الطبقة: 18 ميكرومتر، 25 ميكرومتر، 35 ميكرومتر (1 أوقية)، 50 ميكرومتر
  • مزدوج الطبقة: 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، 35-70 ميكرومتر

2.5 الحد الأدنى لعرض الخط / التباعد

3. الأداء الأساسي ومراقبة الجودة

3.1 المرونة ومقاومة الانحناء

• يتم استخدام جهاز اختبار الانحناء الاحترافي لتقييم كل دفعة من المواد.
• تخضع جميع المواد لـ عشرات الآلاف من دورات الانحناء قبل الإنتاج الضخم، مما يضمن مقاومة فشل الإجهاد في سيناريوهات التطبيقات الديناميكية (مثل الإضاءة القابلة للطي والأسطح المنحنية).

3.2 قدرات التصنيع

• مساحة المصنع: حوالي 20000 متر مربع
• القوى العاملة: أكثر من 800 موظف، بما في ذلك 50 متخصصًا فنيًا كبيرًا
• خطوط الإنتاج: متخصصة في كل من تسريع العينات وتصنيع الدُفعات

4. عملية خدمة التخصيص

4.1 الاستشارة والدعم الفني

• تصميم حلول مخصصة
• تحسين الرسم
• دعم تطوير منتجات جديدة
• استشارة فنية احترافية

4.2 الاقتباس

• العمليات الفنية الموحدة
• مصادر مواد عالية الجودة
• إدارة إنتاج فعالة

4.3 التصميم والتكامل

• إنتاج الركيزة
• تصميم الأسلاك والرسومات التخطيطية للدائرة
• تطوير القوالب
• SMT (تقنية التركيب السطحي) والتجميع من خلال الفتحات
• تصنيع شبكة الصلب
  تتوافق جميع العمليات مع الشهادات الدولية لضمان الموثوقية.

4.4 تصنيع العينات

5. الشهادات والملاحظات

• الشهادات: يحمل خط الإنتاج شهادات نظام دولية متعددة (التفاصيل متاحة عند الطلب)، مما يضمن الامتثال لمعايير الصناعة العالمية.
• إخلاء المسؤولية عن الصورة: جميع صور المنتجات على المنصة الرسمية أصلية. قد تحدث اختلافات طفيفة في الألوان بسبب الإضاءة أو زوايا التصوير أو اختلافات دقة العرض.
• الترقية المستمرة: تخضع منتجات FPC الخاصة بنا لتحديثات وترقيات سنوية للتوافق مع المتطلبات التكنولوجية الناشئة.
