كيفية تصميم لوحة FPC؟

نحن مصنعون محترفون للوحات الدوائر المطبوعة المرنة (FPC)، متخصصون في إنتاج لوحات الدوائر المرنة FPC، ولوحات الدوائر المطبوعة HDI، وشرائط إضاءة LED SMD، وشرائط LED COB، وتصميم لوحات PCB، وشاشات العرض LED المرنة، ولوحات الدوائر المطبوعة الإلكترونية، وتجميع الدوائر المطبوعة. تشمل خدماتنا تجميع بطاقات الدوائر وأكثر.

وصف المنتج:

• موديل المنتج: HQ00512

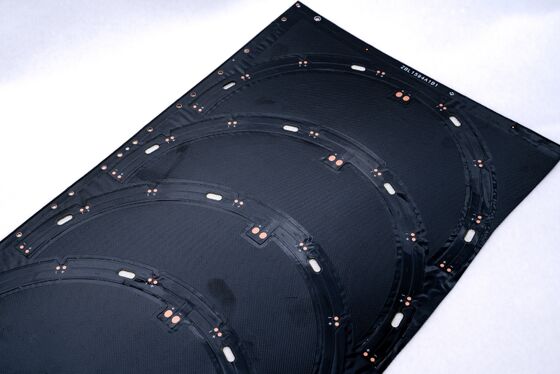

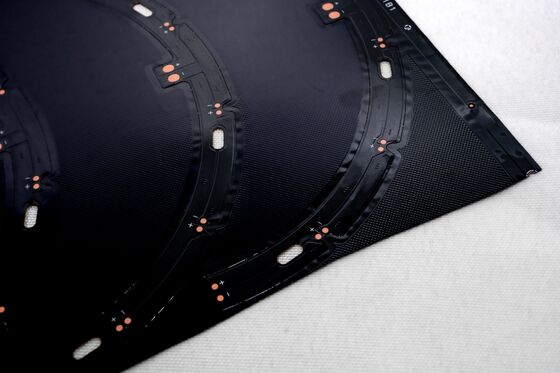

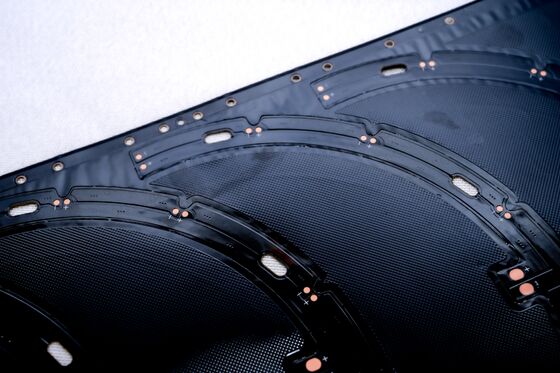

• اسم المنتج: لوحة منحنية
• الميزات: لوحة مزدوجة الطبقات مع طلاء فيلم على الوجهين، لوحة أساس بيضاء، نص أسود، ومعالجة مضادة للأكسدة OSP.

مواصفات المنتج:

1. خيارات التخصيص:
   بصفتنا مصنعًا للوحات PCB و FPC المرنة، فإننا نصمم المواد لتلبية متطلبات السماكة المحددة واحتياجات العملية. نحن نقدم FPCs شرائط LED أحادية الجانب، ومزدوجة الجوانب، ومتعددة الطبقات لمختلف التطبيقات.

2. المرونة والمتانة:
   تتميز FPCs الخاصة بنا بمرونة ممتازة ومقاومة للانحناء. تخضع كل دفعة لاختبارات صارمة باستخدام جهاز اختبار الانحناء الاحترافي قبل الإنتاج الضخم، مما يضمن عشرات الآلاف من دورات الانحناء دون فشل.

معلمات تصميم FPC:

1. الأبعاد:

   • FPC دقيقة: الحجم الأقصى: 240 مم × 500 مم (حتى 250 مم × 500 مم)، مع عدم وجود قيود على الحد الأدنى للحجم.
   • لوحة المواد الملفوفة: الحد الأقصى للعرض: 240 مم، الحد الأقصى للطول: 100 متر.

2. عدد الطبقات:

   • الألواح أحادية الطبقة بسيطة في الهيكل ومثالية لتطبيقات التحكم الصناعي والأجهزة الإلكترونية.
   • تتميز الألواح مزدوجة الجوانب بطبقتين من رقائق النحاس مع زيادة الثقوب، مما يشكل مسارات موصلة مناسبة للدائرة المعقدة في الأجهزة المحمولة وأجهزة السيارات والمنتجات المماثلة.

3. ألوان قناع اللحام:
   تشمل الخيارات الأصفر والأسود والأبيض.

   • يوصى باللون الأصفر للتطبيقات ذات الأغراض العامة، مثل منتجات الكابلات.
   • يستخدم اللون الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء (مثل السيارات والهواتف وشاشات LED).
   • يتضمن اللون الأبيض طلاءًا عاكسًا إضافيًا، مما يجعله مثاليًا لتركيبات الإضاءة وشاشات LED والجماليات الطبية والتطبيقات المماثلة التي تتطلب انعكاسًا.

4. سمك رقائق النحاس:

   • ألواح FPC الدقيقة أحادية: 18 ميكرومتر (0.5 أونصة) أو 35 ميكرومتر (1 أونصة).
   • ألواح FPC الدقيقة مزدوجة الطبقات: 12 ميكرومتر (0.33 أونصة) أو 18 ميكرومتر (0.5 أونصة) أو 35 ميكرومتر (1 أونصة).
   • ألواح FPC القياسية أحادية: 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر.
   • ألواح FPC القياسية مزدوجة الطبقات: تشمل الخيارات 18-25 ميكرومتر أو 25-25 ميكرومتر أو 35-35 ميكرومتر أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / التباعد:
   في حين أن الأبعاد الأصغر ممكنة، فإنها تزيد من خطر العيوب. يوصى عمومًا باستخدام 3 مل على الأقل لعرض الخط والتباعد.
