وصف المنتج:

الموديل: HQ006

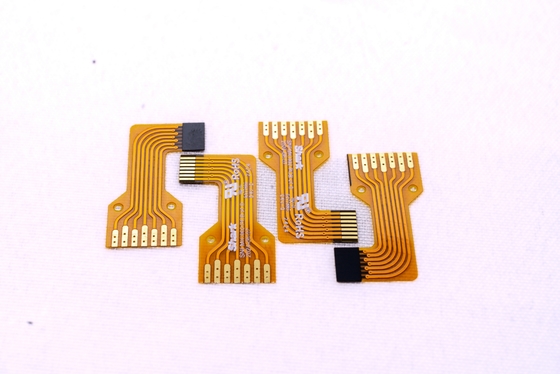

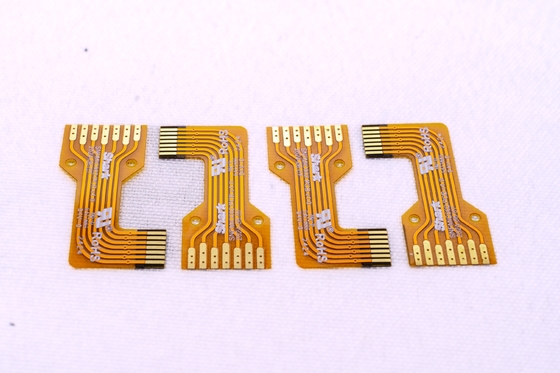

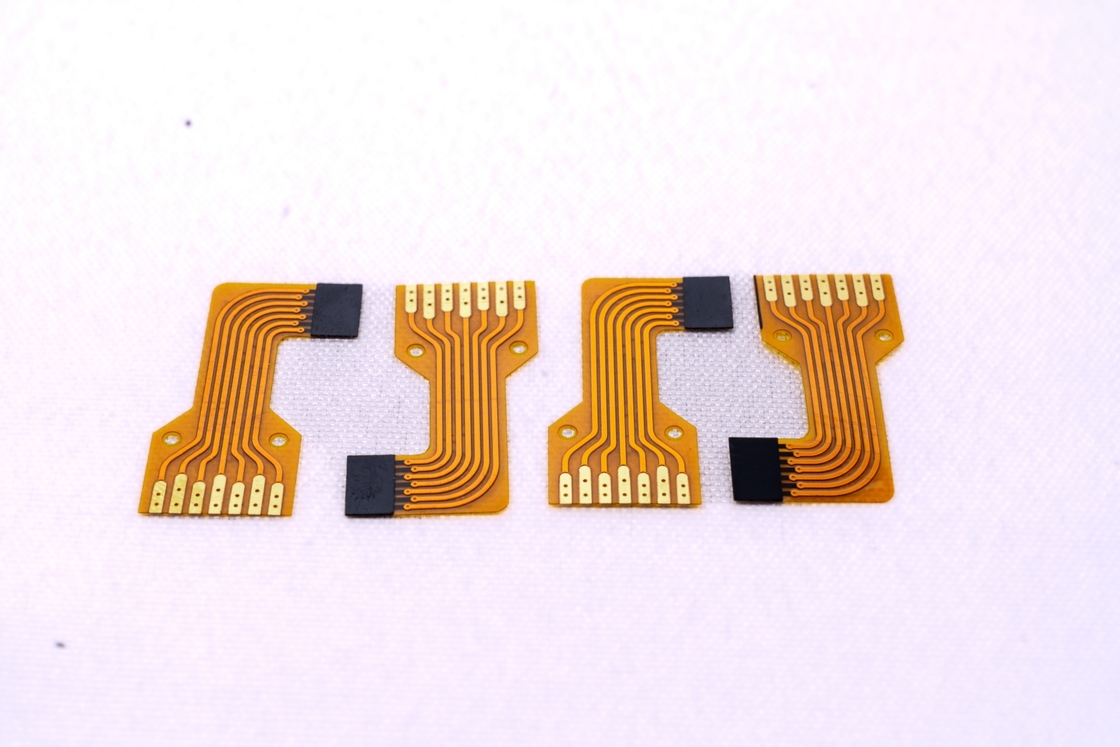

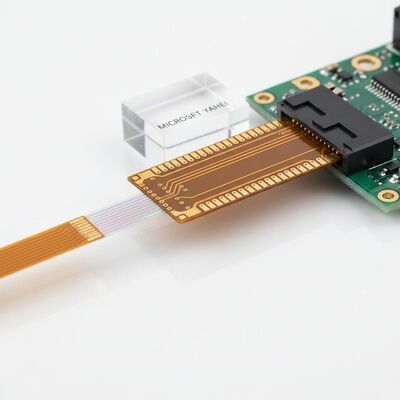

الاسم: توصيل شريط FPC

الميزات:

• تصميم بغشاء أصفر مزدوج الجوانب
• تشطيب مطلي بالذهب
• تصميم لوحة مزدوجة الطبقات عالي الجودة

المواصفات:

• قابلة للتخصيص وفقًا لمتطلبات محددة (خدمات مخصصة وإنتاج عينات متوفرة)

معلمات تصميم FPC:

1. الدقة الأبعاد:

• الحجم الأقصى لـ FPC الدقيق: 240 مم × 500 مم (التسامح يصل إلى 250 مم × 500 مم)
• الحجم الأدنى: لا يوجد قيود
• لوحة المواد الملفوفة: أقصى عرض 240 مم، أقصى طول 100 متر

2. خيارات طبقة اللوحة:

• FPC أحادي الطبقة: مثالي لتطبيقات الدوائر البسيطة مثل التحكم الصناعي والأجهزة الإلكترونية.
• FPC مزدوج الجوانب: يتميز بطبقتين من رقائق النحاس، وزيادة الثقوب، ومسارات موصلة، مما يجعله مناسبًا للتطبيقات المتقدمة في الأجهزة المحمولة وأدوات السيارات والمنتجات المماثلة.

3. ألوان قناع اللحام:

• الخيارات المتاحة: أصفر أو أسود أو أبيض.
• الغشاء الأصفر يوصى به لغالبية التطبيقات ذات الأغراض العامة (مثل تجميعات الكابلات).
• الغشاء الأسود يستخدم بشكل شائع في التطبيقات المتطورة أو الحساسة للضوء (مثل السيارات والأجهزة المحمولة وشاشات LED).
• الغشاء الأبيض يتضمن طلاءًا عاكسًا إضافيًا وهو مثالي للمنتجات التي تتطلب انعكاس الضوء (مثل تجهيزات الإضاءة والمعدات الطبية).

4. خيارات سمك رقائق النحاس:

• FPC الدقيق:
  • لوحة واحدة: 18 ميكرومتر (0.5 أوقية) أو 35 ميكرومتر (1 أوقية).
  • لوحة مزدوجة الطبقات: 12 ميكرومتر (0.33 أوقية) أو 18 ميكرومتر (0.5 أوقية) أو 35 ميكرومتر (1 أوقية).
• FPC القياسي:
  • لوحة واحدة: 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أوقية) / 50 ميكرومتر.
  • لوحة مزدوجة الطبقات: تشمل الخيارات 18-25 ميكرومتر أو 25-25 ميكرومتر أو 35-35 ميكرومتر أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / التباعد:

• الحد الأدنى الموصى به هو 3 مل للتطبيقات القياسية لضمان الموثوقية وتقليل معدلات العيوب.

عملية الخدمة:

1. دعم الاستشارات والتصميم:

   • مع أكثر من 16 عامًا من الخبرة في تصميم FPC والبحث والتطوير والتصنيع، نقدم حلولًا مصممة خصيصًا ورسومات تصميم مفصلة ودعمًا فنيًا لتلبية متطلباتك الفريدة.

2. الاقتباس وأخذ العينات:

   • تقديم عروض أسعار تنافسية للعينات أو الطلبات المجمعة باستخدام التقنيات والمواد المتقدمة. نعطي الأولوية لكفاءة التكلفة مع الحفاظ على معايير الجودة العالية.

3. قدرات الإنتاج المتقدمة:

   • مجهزة بمعدات تصنيع حديثة من ألمانيا واليابان وتايوان.
   • يوظف مصنعنا الذي تبلغ مساحته 20000 متر مربع أكثر من 800 متخصص ماهر، بما في ذلك 50 خبيرًا فنيًا كبيرًا، مما يضمن كفاءة ودقة الإنتاج على نطاق واسع.

4. التصميم والهندسة الشاملة:

   • توفير حلول شاملة، بما في ذلك إنتاج الركيزة، وتصميم الأسلاك، وتطوير المبدأ، وتصنيع القوالب، والتصحيح، والتوصيل، وخدمات شبكة الفولاذ.
   • يتم التحقق من صحة خبرتنا من خلال العديد من الشهادات الدولية والخبرة الصناعية الطويلة.

5. إنتاج العينات:

   • متخصصون في تصنيع عينات FPC مع أوقات تسليم سريعة: عينات اللوحات مزدوجة الجوانب تكتمل في غضون 5-7 أيام.

الشهادات والأوسمة

ملاحظة:
جميع صور المنتج هي تمثيلات أصلية لعروضنا.
بصفتنا شريكًا موثوقًا به يتمتع بخبرة صناعية تزيد عن 16 عامًا، فإننا متخصصون في تقديم حلول FPC مخصصة عالية الجودة لمختلف التطبيقات في جميع أنحاء العالم.
