رابط FPC مزدوج الجانب المصفوف بالذهب القابل للتخصيص لتطبيقات FPC الشريط

رابط FPC مزدوج الجانب المصفوف بالذهب القابل للتخصيص لتطبيقات FPC الشريط

الاسم التجاري:	HONGQI
رقم الطراز:	المقر الرئيسي 006
الـ MOQ:	500 قطعة
السعر:	قابل للتفاوض
وقت التسليم:	قابل للتفاوض
شروط الدفع:	خطاب الاعتماد، د/ف، تي/تي

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

غوانغدونغ، الصين

إصدار الشهادات:

UL E477885 IATF16949 GB/T13485

مقاس:

قابلة للتخصيص

5 ملم

المرونة:

نحاس:

1 أوقية

طريقة التسويق:

مبيعات المصنع مباشرة

نوع المنتج:

دائرة مطبوعة مرنة

درجة حرارة التشغيل:

-20 درجة مئوية إلى 60 درجة مئوية

حاضِر:

سمك العزل:

اللوحة التقليدية

الشاشة الحريرية:

الصلابة الميكانيكية:

سمك النحاس:

1 أوقية

تصنيف IP:

خدمة أخرى:

دعم الخدمات المخصصة

تفاصيل التغليف:

معبأة بحافظات ورقية قوية

القدرة على العرض:

100000 قطعة في الشهر

إبراز:

HDI PCB ribbon connector,FPC corner connector board,machine connecting PCB connector

FPC corner connector board

machine connecting PCB connector

وصف المنتج

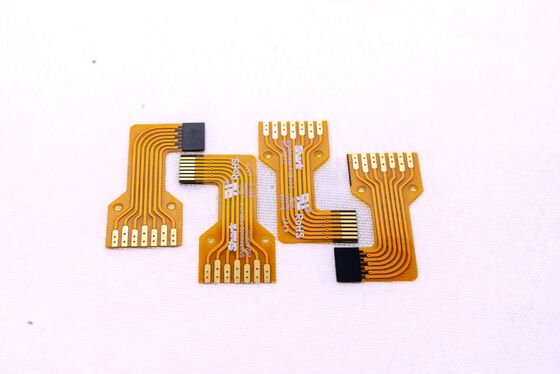

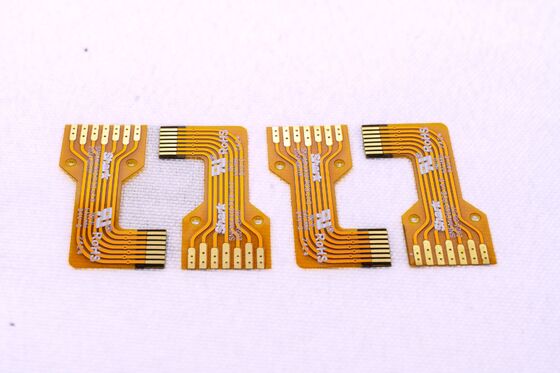

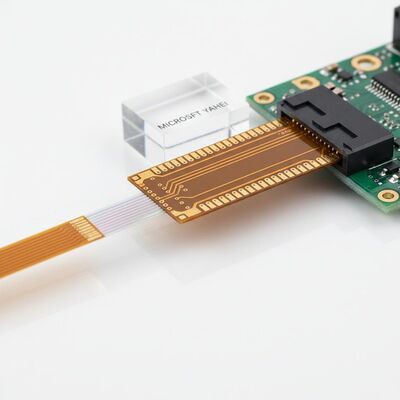

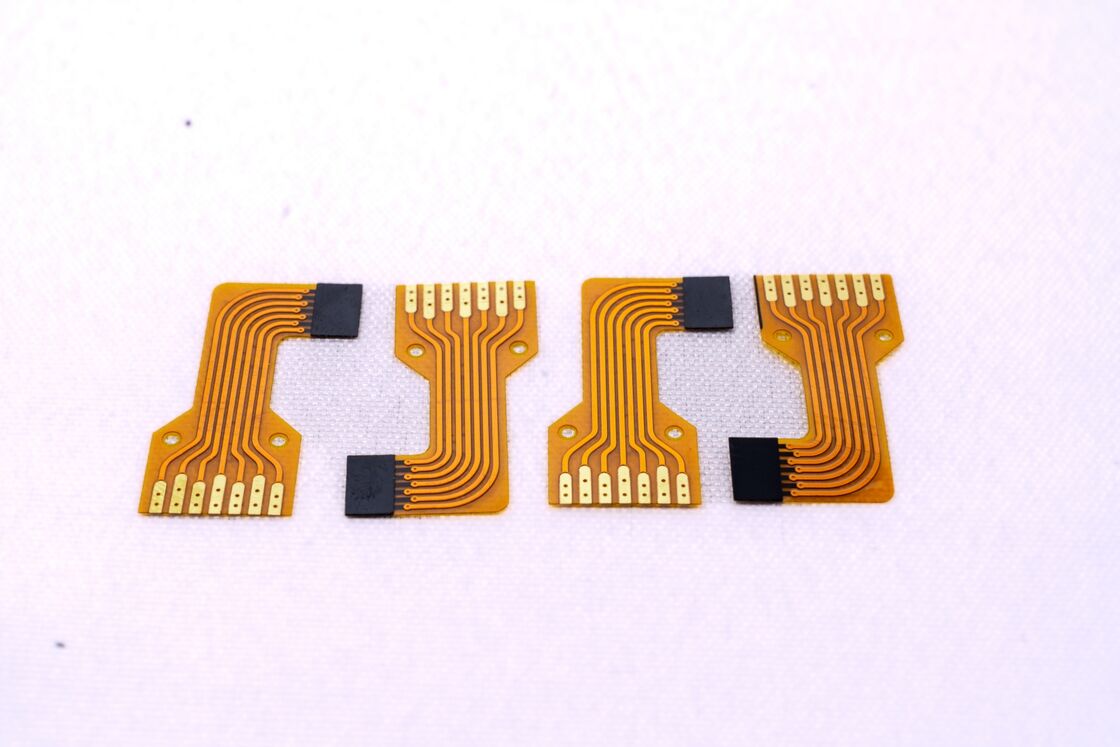

لوحة توصيل آلة هونغتشي - موصل زاوية شريط FPC

نظرة عامة على المنتج

الموديل: HQ006

الاسم: موصل شريط FPC

الميزات الرئيسية

بناء فيلم أصفر مزدوج الجوانب
طلاء ذهبي لتعزيز التوصيل
تصميم لوحة مزدوجة الطبقات عالي الجودة

خيارات التخصيص

قابل للتخصيص وفقًا لمتطلبات محددة مع توفر خدمات مخصصة وإنتاج عينات

معلمات تصميم FPC

الدقة الأبعاد

الحد الأقصى للحجم لـ FPC الدقيق: 240 مم × 500 مم (تفاوت يصل إلى 250 مم × 500 مم)
الحد الأدنى للحجم: لا يوجد قيود
لوحة مواد اللف: الحد الأقصى للعرض 240 مم، الحد الأقصى للطول 100 متر

خيارات طبقات اللوحة

FPC أحادي الطبقة: مثالي لتطبيقات الدوائر البسيطة مثل التحكم الصناعي والأجهزة الإلكترونية
FPC مزدوج الجوانب: يتميز بطبقتين من رقائق النحاس، وزيادة الثقوب الموصلة، والمسارات الموصلة، ومناسب للتطبيقات المتقدمة في الأجهزة المحمولة وأجهزة السيارات

ألوان قناع اللحام

الخيارات المتاحة: أصفر، أسود، أو أبيض
فيلم أصفر موصى به للتطبيقات العامة (تجميعات الكابلات)
فيلم أسود يستخدم عادة في التطبيقات الراقية أو الحساسة للضوء (السيارات، الأجهزة المحمولة، شاشات LED)
فيلم أبيض يتضمن طلاء عاكس إضافي، مثالي للمنتجات التي تتطلب انعكاس الضوء (تركيبات الإضاءة، المعدات الطبية)

خيارات سمك رقاقة النحاس

نوع اللوحة	تكوين الطبقة	خيارات السمك
FPC دقيق	لوحة أحادية	18 ميكرومتر (0.5 أونصة) أو 35 ميكرومتر (1 أونصة)
FPC دقيق	لوحة مزدوجة الطبقات	12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، أو 35 ميكرومتر (1 أونصة)
FPC قياسي	لوحة أحادية	18 ميكرومتر/25 ميكرومتر/35 ميكرومتر (1 أونصة)/50 ميكرومتر
FPC قياسي	لوحة مزدوجة الطبقات	18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر

الحد الأدنى لعرض/تباعد الخطوط

يوصى بحد أدنى 3 ميل للتطبيقات القياسية لضمان الموثوقية وتقليل معدلات العيوب

عملية الخدمة

الدعم الاستشاري والتصميم: أكثر من 16 عامًا من الخبرة في تصميم وتطوير وتصنيع FPC مع حلول مخصصة ودعم فني
التسعير وأخذ العينات: عروض أسعار تنافسية للعينات أو الطلبات بالجملة مع تقنيات متقدمة وحلول فعالة من حيث التكلفة
قدرات الإنتاج المتقدمة: معدات حديثة من ألمانيا واليابان وتايوان في منشأتنا التي تبلغ مساحتها 20 ألف متر مربع مع أكثر من 800 متخصص ماهر
التصميم والهندسة الشاملة: حلول شاملة بما في ذلك إنتاج الركائز، وتصميم الأسلاك، وتصنيع القوالب، وخدمات شبكات الصلب
إنتاج العينات: تصنيع عينات FPC متخصص مع أوقات تسليم سريعة (عينات الألواح مزدوجة الجوانب مكتملة في غضون 5-7 أيام)

الشهادات والأوسمة

جميع صور المنتجات هي تمثيلات أصيلة لعروضنا. بصفتنا شريكًا موثوقًا به يتمتع بخبرة تزيد عن 16 عامًا في الصناعة، فإننا متخصصون في تقديم حلول FPC مخصصة عالية الجودة لمختلف التطبيقات في جميع أنحاء العالم.

العلامات:

لوحة أسلاك توصيل عالية الدقة أصابع ذهبية FPC FPC لوحة الدوائر الإلكترونية لوحة دوائر كهربائية مخصصة للسيارات FPC لوحة دوائر كهربائية لمركبات الطاقة الجديدة FPC كابلات
