كيفية تصميم لوحة PCB؟
نحن مصنعون محترفون للوحات الدوائر المطبوعة المرنة، يمكننا توفير لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة HDI، شرائط إضاءة LED SMD، شرائط LED COB، تصميم لوحات PCB، شاشات عرض LED مرنة، لوحات الدوائر المطبوعة الإلكترونية، تجميع لوحات الدوائر المطبوعة، تجميع بطاقات الدوائر، وما إلى ذلك.

موديل المنتج:HQ047

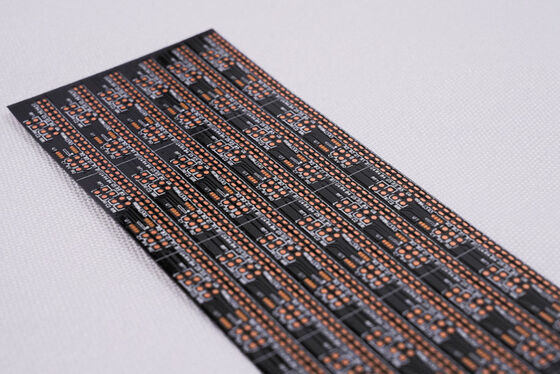

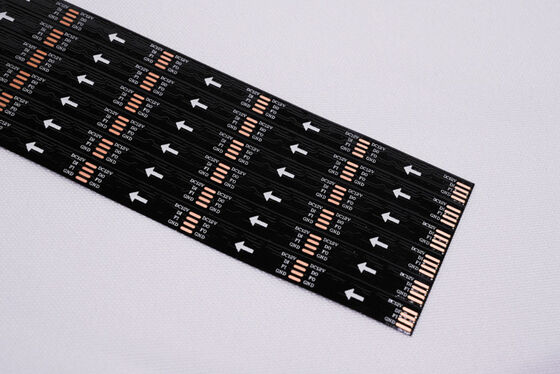

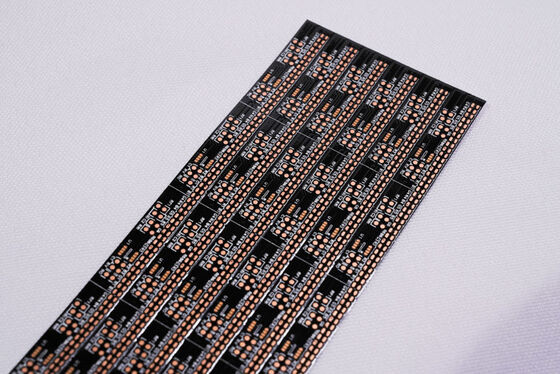

اسم المنتج:شريط إضاءة LED FPC
ميزات المنتج:لوحة دائرة مزدوجة الطبقات، فيلم أسود مزدوج الجوانب، نص أبيض، سطح OSP مضاد للأكسدة

1. نحن مصنعو FPC و FPC المرنة، وفقًا لاحتياجاتك لتخصيص سماكة مواد مختلفة ومتطلبات عملية لشريط إضاءة LED FPC، و FPC الدقيق، و FPC الملون لشريط LED، ولوحات الدوائر المرنة LED الأخرى ذات الطبقة الواحدة، والطبقة المزدوجة، والمتعددة الطبقات.
2. مرونة جيدة ومقاومة للانحناء
المصنع لديه جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر
عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم لضمان جودة المنتج.

المعلمات الفنية الرئيسية:
1. حول الأبعاد:
FPC الدقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوح المواد الملفوفة: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.
2. عدد الطبقات على اللوحة

• هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• مقارنةً بلوحات FPC أحادية الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة وأجهزة السيارات وغيرها من المنتجات.

3. لون قناع اللحام
ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، وما إلى ذلك. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، وما إلى ذلك.
4. سمك رقاقة النحاس

• تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار لوحة FPC الدقيقة مزدوجة الطبقات من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة FPC العادية أحادية الطبقة الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار لوحات FPC العادية مزدوجة الطبقات من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / تباعد الخط
في الظروف العادية، كلما كان الصغر أكبر، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

1. الاستشارات
   16 عامًا من التركيز على تصميم وتطوير وتصنيع لوحات الدوائر المطبوعة المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.
2. عرض أسعار
   عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد، تكنولوجيا متقدمة، أسعار تفضيلية، لتوفير التكاليف للعملاء بشكل كبير.
3. احترافية
   تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، إنتاج احترافي، على نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا رئيسيًا.
4. تصميم
   تقديم حلول للعملاء لإنهاء العديد من شهادات الأنظمة الدولية، يمكننا توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.
5. صنع عينات
   نحن متخصصون في خدمات صنع عينات FPC وتخصيصها، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات لوحات الدوائر المرنة مزدوجة الطبقات في غضون 5-7 أيام.

جميع الصور على هذا الموقع حقيقية. نظرًا للتغييرات في الإضاءة وزاوية التصوير ودقة العرض، قد يكون للصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع تاريخ 16 عامًا في الصين. يتم تحديث منتجاتنا وترقيتها سنويًا ونتخصص في جميع أنواع خدمات صنع عينات FPC وتخصيصها، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في تقديم حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل وغيرها من الخدمات الشاملة.
يرجى الاتصال بنا عبر الإنترنت أو مراسلتنا عبر البريد الإلكتروني، وسنقدم لك خدمة فردية من فريق المبيعات المحترف لدينا. شكرًا لوقتك.
