لوحة الدوائر المطبوعة الإلكترونية PCB للمصنعين المرنين للوحات FPC و LED

وصف المنتج:

موديل المنتج:HQ042
اسم المنتج: FPC دقيق

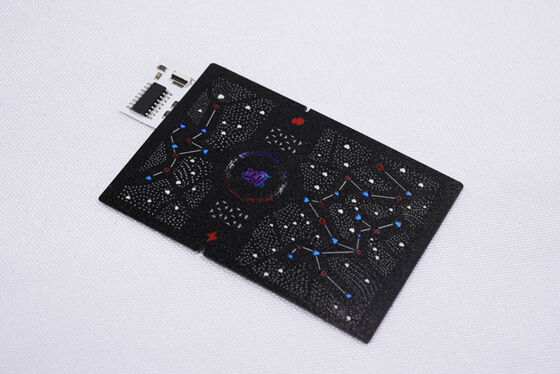

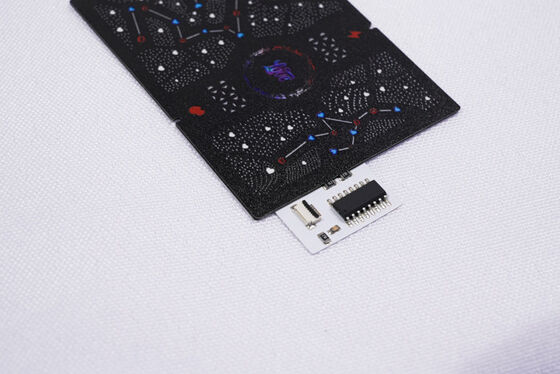

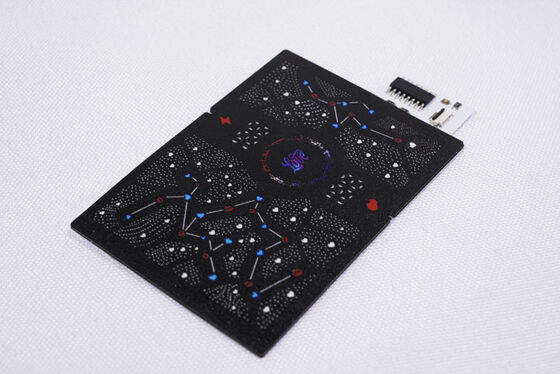

ميزات المنتج: لوحة دوائر مزدوجة الطبقات، فيلم أسود مزدوج الجوانب، نص أسود، طلاء ذهبي سطحي

مواصفات المنتج:

1. نحن مصنعون للوحات FPC و LED المرنة، نقوم بتخصيص سماكة المواد ومتطلبات العملية المختلفة حسب احتياجاتك لشريط إضاءة LED FPC، FPC دقيق، شريط LED ملون FPC وغيرها من لوحات الدوائر المرنة LED أحادية، مزدوجة الجوانب ومتعددة الطبقات.

2. مرونة جيدة ومقاومة للانحناء

المصنع لديه جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم لضمان جودة المنتج.

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240X500 مم (الحد 250X500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي، والأجهزة الإلكترونية، وغيرها من المجالات ذات الدوائر البسيطة نسبيًا.

• مقارنةً باللوحات أحادية الطبقة FPC، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأجهزة السيارات وغيرها من المنتجات.
• 3. لون

قناع اللحام ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات، والهواتف المحمولة، وشاشات LED، وما إلى ذلك. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة، وشاشات LED، ومنتجات التجميل الطبية، وما إلى ذلك.

4. سماكة رقائق النحاس

تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛

• يمكن اختيار اللوحة المزدوجة لـ FPC الدقيق من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة الفردية العادية لـ FPC الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار اللوحات المزدوجة العادية لـ FPC من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.
• 5. الحد الأدنى لعرض الخط/تباعد الخطوط

في الظروف العادية، كلما كان الصغر أكبر، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. استشارات

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا، والمواد، والتكنولوجيا المتقدمة، وخصومات الأسعار، مما يوفر تكاليف كبيرة للعملاء.

3. احترافية

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، وإنتاج احترافي، وعلى نطاق واسع. يغطي مصنعنا مساحة تقارب 20,000 متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. تصميم

تقديم حلول للعملاء لإنهاء العديد من شهادات النظام الدولية، ويمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة متكاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.

5. صنع عينات

نحن متخصصون في خدمات صنع عينات FPC والتخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للدوائر المرنة في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى ملاحظة:

جميع الصور على هذا الموقع حقيقية. بسبب التغييرات في الإضاءة ودقة العرض، قد تحتوي الصورة التي تراها على درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة للوحات الدوائر الاحترافية ولها تاريخ 16 عامًا في الصين. يتم تحديث منتجاتنا وترقيتها سنويًا ونحن متخصصون في جميع أنواع خدمات صنع عينات FPC والتخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في تقديم حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل وغيرها من الخدمات المتكاملة.

يرجى الاتصال بنا عبر الإنترنت أو مراسلتنا عبر البريد الإلكتروني،

وسنوفر لك خدمة فردية من فريق المبيعات المحترف لدينا.شكرا لوقتك.
