كيفية تصميم لوحة PCB؟

نحن مصنعون متخصصون للوحات الدوائر المطبوعة المرنة، يمكننا توفير لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة HDI، شرائط إضاءة LED SMD، شرائط LED COB، تصميم لوحات PCB، شاشات عرض LED مرنة، لوحات PCB إلكترونية، تجميع لوحات الدوائر المطبوعة، تجميع بطاقات الدوائر، وما إلى ذلك.

وصف المنتج:

موديل المنتج: HQ036

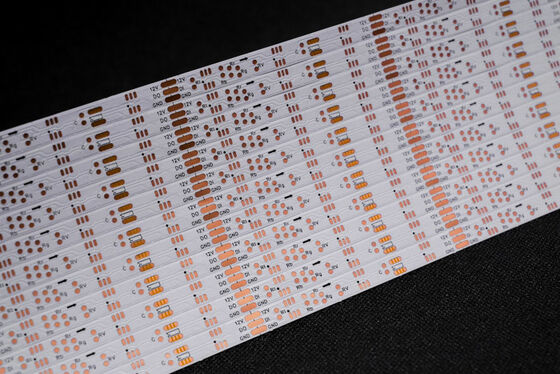

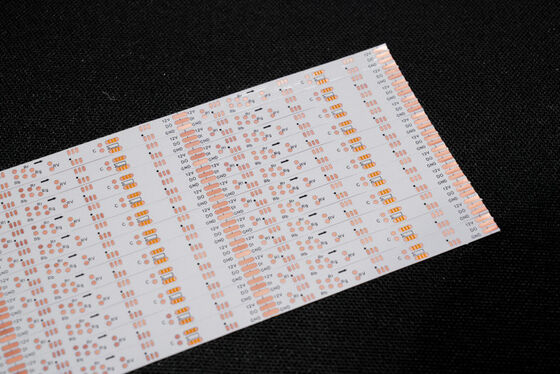

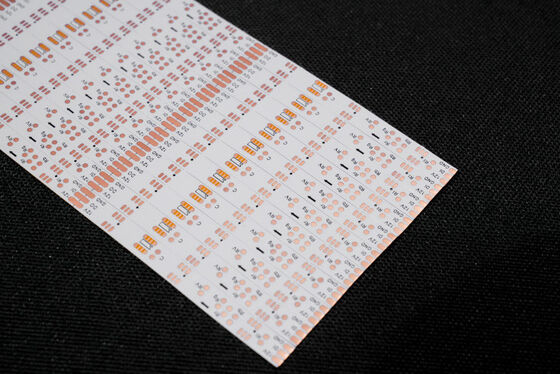

اسم المنتج: لوحة شريط إضاءة LED

ميزات المنتج: لوحة دائرة مزدوجة الطبقة، فيلم أبيض مزدوج الجوانب، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:

1. نحن الشركة المصنعة للوحات الدوائر المطبوعة المرنة FPC و FPC، وفقًا لاحتياجاتك لتخصيص سماكة مواد مختلفة ومتطلبات عملية لشريط إضاءة LED FPC، FPC دقيق، شريط LED ملون FPC وغيرها من لوحات الدوائر المطبوعة المرنة LED ذات الطبقة الواحدة، المزدوجة الجوانب والمتعددة الطبقات.

2. مرونة جيدة ومقاومة للانحناء

المصنع لديه جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم لضمان جودة المنتج.

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة

• هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي، والأجهزة الإلكترونية، والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• مقارنةً بلوحات FPC أحادية الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأجهزة السيارات، وغيرها من المنتجات.

3. لون قناع اللحام

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، إلخ. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، إلخ.

4. سماكة رقائق النحاس

• تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار اللوحة المزدوجة لـ FPC الدقيق من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة الفردية لـ FPC العادية اختيار 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار اللوحات المزدوجة لـ FPC العادية من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / تباعد الخطوط

في الظروف العادية، كلما كان الصغر أكبر، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. الاستشارات

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المطبوعة المرنة FPC، لتزويد العملاء بحلول مخصصة، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد، تكنولوجيا متقدمة، أسعار تفضيلية، لتوفير التكاليف للعملاء بشكل كبير.

3. احترافية

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، إنتاج احترافي، على نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا رئيسيًا رفيع المستوى.

4. تصميم

تقديم حلول للعملاء لإنهاء عدد من شهادات الأنظمة الدولية، يمكننا توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في خدمات صنع عينات FPC والتخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للدوائر المطبوعة المرنة في غضون 5-7 أيام.
