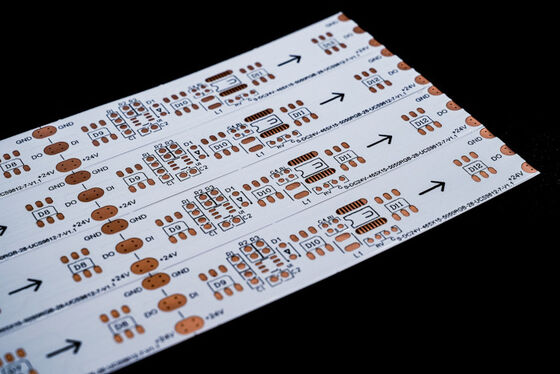

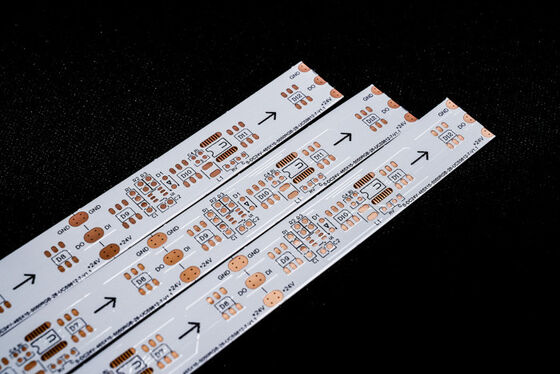

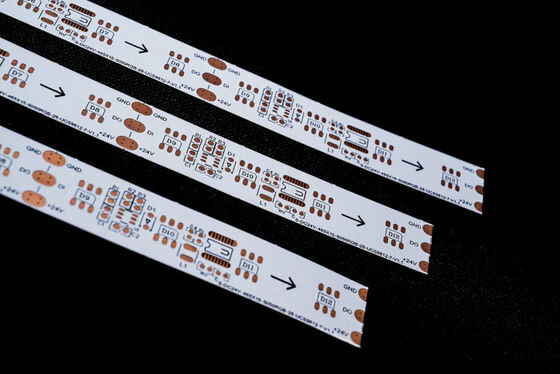

لوحة مرنة ثنائية الطبقات لشرائط LED مع طلاء مزدوج الجوانب باللون الأبيض

وصف المنتج:

موديل المنتج: HQ011
اسم المنتج: شريط LED ملون FPC
ميزات المنتج: لوحة مزدوجة الطبقات، طلاء مزدوج الجوانب، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:

1. وفقًا لاحتياجاتك لتخصيص سمك مواد مختلفة ومتطلبات عملية لشريط LED ملون FPC ولوحات الدوائر المرنة LED الأخرى أحادية وثنائية الجوانب.

2. مرونة جيدة ومقاومة للانحناء

المصنع لديه جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر بعشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم.

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة

• هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• مقارنةً بـ FPC أحادي الطبقة، تحتوي اللوحات ثنائية الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تُستخدم بشكل عام في الهواتف المحمولة وأجهزة السيارات والمنتجات الأخرى.

3. لون قناع اللحام

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يُستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، وما إلى ذلك. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يُستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، وما إلى ذلك.

4. سمك رقاقة النحاس

• تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار اللوحة المزدوجة لـ FPC الدقيق من 12 ميكرومتر (0.33 أونصة) و 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة).
• يمكن اختيار اللوحة الفردية لـ FPC العادي من 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار اللوحات المزدوجة لـ FPC العادي من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / تباعد الخطوط

في الظروف العادية، كلما كان الصغر أكبر، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. الاستشارات

   16 عامًا من التركيز على تصميم وتصنيع البحث والتطوير للوحات الدوائر المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

   عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد، تكنولوجيا متقدمة، أسعار تفضيلية، لتوفير التكاليف للعملاء بشكل كبير.

3. احترافية

   تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، إنتاج احترافي، على نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، مع أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. تصميم

   تقديم حلول للعملاء لإنهاء العديد من شهادات الأنظمة الدولية، يمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.

5. صنع العينات

   نحن متخصصون في خدمات صنع عينات FPC وتخصيصها، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للدوائر المرنة في غضون 5-7 أيام.
