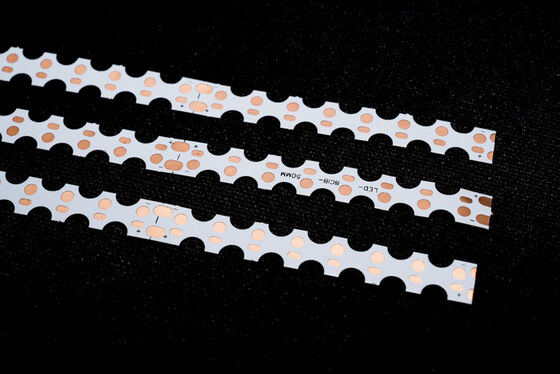

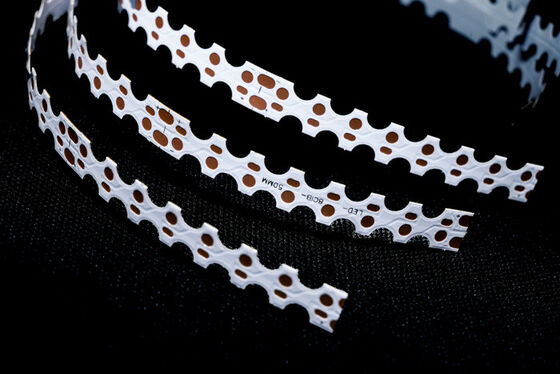

لوحة دوائر مطبوعة مرنة قابلة للتخصيص على الوجهين لشريط LED من النوع S مع لوحة بيضاء

وصف المنتج:

موديل المنتج:HQ008
اسم المنتج: لوحة دوائر مطبوعة مرنة لشريط على شكل حرف S
ميزات المنتج: لوحة مزدوجة الطبقات، طلاء مزدوج الجوانب، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:

1. وفقًا لاحتياجاتك لتخصيص سماكة مواد مختلفة ومتطلبات عملية للوحة دوائر مطبوعة مرنة على شكل حرف S وغيرها من لوحات الدوائر المرنة LED ذات الجانب الواحد والمزدوج.

2. مرونة جيدة ومقاومة للانحناء

المصنع لديه جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم.

معلمات تصميم لوحة الدوائر المطبوعة المرنة

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

لوحة دوائر مطبوعة مرنة دقيقة: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد ملفوفة: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.

• مقارنةً بلوحات الدوائر المطبوعة المرنة أحادية الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة وأجهزة السيارات وغيرها من المنتجات.
• 3. لون قناع اللحام

ألوان قناع اللحام للوحات الدوائر المطبوعة المرنة هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، وما إلى ذلك. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، وما إلى ذلك. 4. سمك رقاقة النحاس

تشمل خيارات اللوحة الفردية للوحات الدوائر المطبوعة المرنة الدقيقة 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛

يمكن اختيار اللوحة المزدوجة للوحات الدوائر المطبوعة المرنة الدقيقة من 12 ميكرومتر (0.33 أونصة) و 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة).

• يمكن للوحة الفردية العادية للوحات الدوائر المطبوعة المرنة الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار اللوحات المزدوجة العادية للوحات الدوائر المطبوعة المرنة من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.
• 5. الحد الأدنى لعرض الخط / تباعد الخطوط
• في الظروف العادية، كلما كان الصغر أكبر، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. الاستشارات

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة، لتزويد العملاء بحلول شخصية ورسومات تصميم وتطوير منتجات جديدة وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة وخصومات الأسعار، مما يوفر للعملاء تكاليف كبيرة.

3. احترافية

تمتلك شركتنا معدات وتكنولوجيا إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، وإنتاج احترافي، وحجم كبير. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. تصميم

تقديم حلول للعملاء لإنهاء عدد من شهادات النظام الدولية، ويمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة المهنية والتقنية، جديرة باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في خدمات صنع عينات لوحات الدوائر المطبوعة المرنة وتخصيصها، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للدوائر المطبوعة المرنة في غضون 5-7 أيام.
