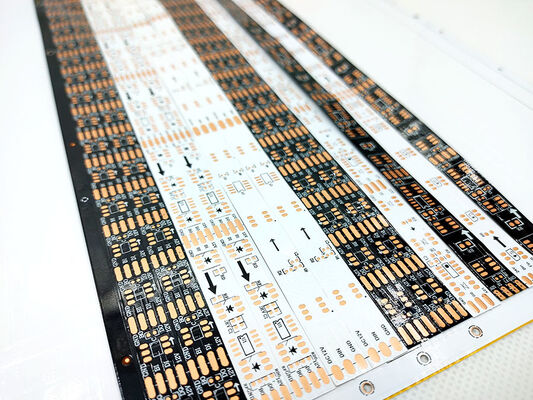

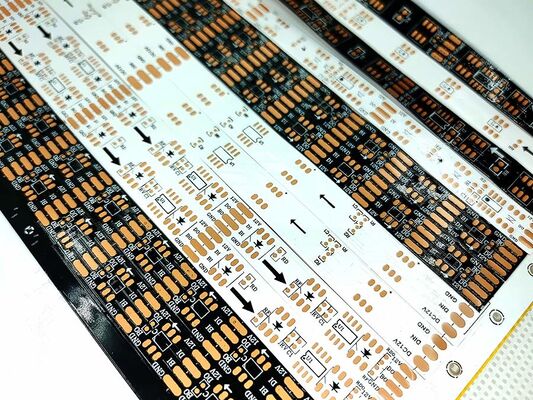

شريط LED ملون مخصص 12 فولت 24 فولت لوحة FPC مزدوجة الطبقة مع مضاد للأكسدة OSP

وصف المنتج:

موديل المنتج:HQ005

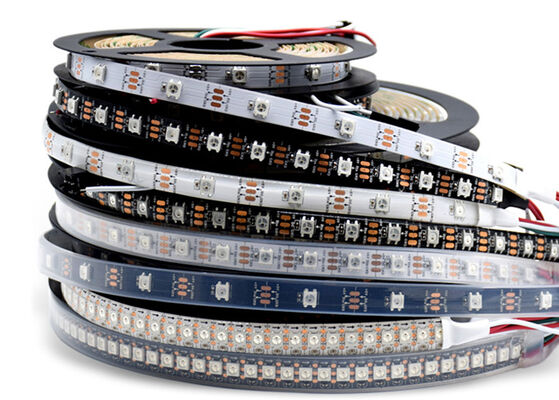

اسم المنتج: شريط LED ملون FPC
ميزات المنتج: لوحة مزدوجة الطبقة، طلاء مزدوج الجوانب، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:دعم أنماط مختلفة من لوحات FPC المرنة غير القياسية المخصصة

معلمات تصميم FPC

المعلمات التقنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.

• مقارنةً باللوحات FPC أحادية الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأجهزة السيارات، وغيرها من المنتجات.
• 3. لون

قناع اللحام ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، إلخ. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، إلخ.

4. سمك

رقاقة النحاس

• تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار لوحة FPC الدقيقة مزدوجة الطبقة من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة FPC العادية أحادية الطبقة الاختيار من بين 18 ميكرومتر/25 ميكرومتر/35 ميكرومتر (1 أونصة)/50 ميكرومتر؛
• يمكن اختيار لوحات FPC العادية مزدوجة الطبقة من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط/تباعد الخطوط

في الظروف العادية، كلما كان الصعوبة أقل، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. استشارات

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد، والتكنولوجيا المتقدمة، وخصومات الأسعار، مما يوفر تكاليف كبيرة للعملاء.

3. احترافية

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، وإنتاج احترافي، وعلى نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. تصميم

تقديم حلول للعملاء لإنهاء عدد من شهادات الأنظمة الدولية، ويمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والإدخال، وفتح شبكة فولاذية كخدمة متكاملة، 16 عامًا من الخبرة المهنية والتقنية، جديرة باختيارك وثقتك.

5. صنع عينات

نحن متخصصون في خدمات صنع عينات FPC وتخصيصها، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للدوائر المرنة في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى ملاحظة:

جميع الصور على هذا الموقع حقيقية. بسبب التغييرات في الإضاءة وزاوية التصوير ودقة العرض، قد تحتوي الصورة التي تراها على درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر بتاريخ 16 عامًا في الصين. يتم تحديث منتجاتنا وترقيتها سنويًا ونتخصص في جميع أنواع خدمات صنع عينات FPC وتخصيصها، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في تقديم حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والإدخال، وغيرها من الخدمات المتكاملة.

يرجى الاتصال بنا عبر الإنترنت أو مراسلتنا عبر البريد الإلكتروني، وسنقدم لك خدمة فردية من فريق المبيعات المحترف لدينا.شكرا لوقتك.
