وصف المنتج:

طراز المنتج:HQ30140

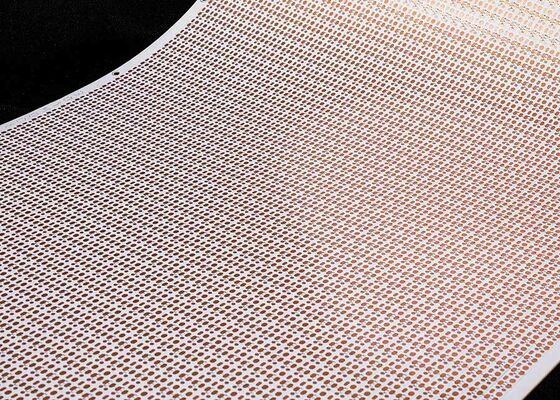

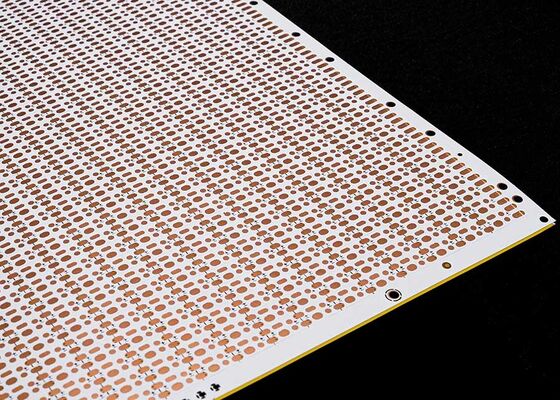

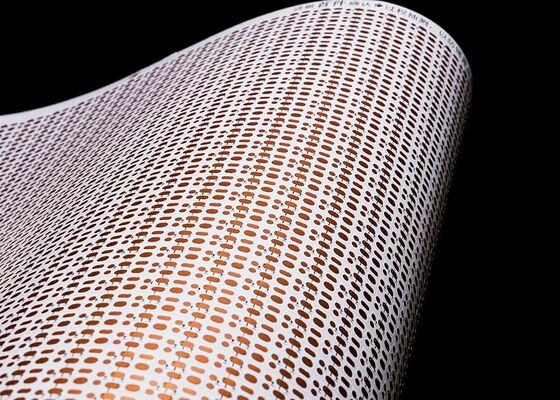

اسم المنتج: لوحة دوائر مرنة لشريط LED

ميزات المنتج:2835-60leds/PCS-5*503-5V

لوحة مزدوجة الطبقات مع طبقة حماية بيضاء مزدوجة الوجهين وحروف سوداء ومعالجة OSP مضادة للأكسدة

مواصفات المنتج:لوحة دوائر مرنة لشريط LED 2835، بـ 60 خرزة إضاءة لكل قطعة، المقاس: 5*503 مم، لوحة FPCB مزدوجة الوجهين بطبقة بيضاء وجهد 5 فولت

معايير تصميم FPC

1. حول الأبعاد:

لوحة FPC الدقيقة: الحجم الأقصى هو 240×500 مم (الحد الأقصى 250×500 مم)، ولا يوجد حد أدنى للحجم. لوحة المواد الملفوفة: أقصى عرض 240 مم، وأقصى طول 100 متر.

2. عدد طبقات اللوحة

• هيكل اللوحة أحادية الطبقة بسيط ويُستخدم عموماً في أنظمة التحكم الصناعي، والأجهزة الإلكترونية، وغيرها من المجالات ذات الدوائر البسيطة نسبياً.
• مقارنةً بـ FPC أحادية الطبقة، تحتوي اللوحات مزدوجة الوجهين على طبقتين من رقائق النحاس، مع زيادة الثقوب الموصلة (vias) وتشكيل مسارات موصلة. وتُستخدم عموماً في الهواتف المحمولة، وأجهزة قياس السيارات، وغيرها من المنتجات.

3. لون قناع اللحام

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام اللون الأصفر؛ فالفيلم الأصفر مناسب للغالبية العظمى من المنتجات مثل منتجات الكابلات المختلفة. أما الفيلم الأسود فيُستخدم عادة في المنتجات المتطورة أو الماصة للضوء مثل السيارات والهواتف المحمولة وشاشات LED وغيرها. ويحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالباً ما يُستخدم في المنتجات التي تتطلب انعكاساً للضوء مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية وغيرها.

4. سُمك رقاقة النحاس

• تتضمن خيارات لوحة FPC الدقيقة أحادية الجانب: 18 ميكرومتر (0.5 أونصة) و35 ميكرومتر (1 أونصة)؛
• يمكن اختيار لوحة FPC الدقيقة مزدوجة الطبقات من بين: 12 ميكرومتر (0.33 أونصة)، و18 ميكرومتر (0.5 أونصة)، و35 ميكرومتر (1 أونصة).
• يمكن اختيار لوحة FPC العادية أحادية الجانب من بين: 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار لوحات FPC العادية مزدوجة الطبقات من بين: 18-25 ميكرومتر، أو 25-25 ميكرومتر، أو 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / المسافة بين الخطوط

في ظل الظروف العادية، كلما قل الحجم زادت الصعوبة وارتفع معدل العيوب، ويوصى عموماً باستخدام 3 مل (mil) على الأقل.

مراحل تقديم الخدمة

1. 1. الاستشارة

   16 عاماً من التركيز على تصميم وتصنيع وبحث وتطوير لوحات الدوائر المرنة FPC، لتقديم حلول مخصصة للعملاء، ورسومات التصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. 2. العرض السعري

   عروض أسعار للعينات أو للكميات بنفس نوع التقنية والمواد، مع تكنولوجيا متقدمة وأسعار تفضيلية، لتوفير التكاليف على العملاء بشكل كبير.

3. 3. الاحترافية

   تمتلك شركتنا معدات وتكنولوجيا إنتاج متطورة من ألمانيا واليابان وتايوان وغيرها من المناطق، مع إنتاج احترافي واسع النطاق. يغطي مصنعنا مساحة تقارب 20,000 متر مربع، مع أكثر من 800 موظف و50 من كبار الكوادر الفنية.

4. 4. التصميم

   تقديم حلول للعملاء للحصول على العديد من شهادات الأنظمة الدولية، مع القدرة على تقديم خدمة شاملة ومتكاملة تشمل إنتاج الركائز، وتمديد الأسلاك، والتصميم المبدئي، والقوالب، والتركيب السطحي (SMT)، والتوصيل، وفتح الشبكات الفولاذية، بخبرة فنية واحترافية متراكمة تمتد لـ 16 عاماً جديرة باختياركم وثقتكم.

5. 5. تصنيع العينات

   نحن متخصصون في تصنيع عينات FPC وخدمات التخصيص، وتمتلك الشركة خط إنتاج سريع، مثل: إمكانية إنجاز عينات لوحات الدوائر المرنة مزدوجة الوجهين في غضون 5-7 أيام.
