موديل المنتج:HQ30086

اسم المنتج: لوحة دوائر مرنة LED

ميزات المنتج: لوحة مزدوجة الطبقات مع طبقة بيضاء مزدوجة الجوانب، أحرف سوداء، مضادة للأكسدة OSP

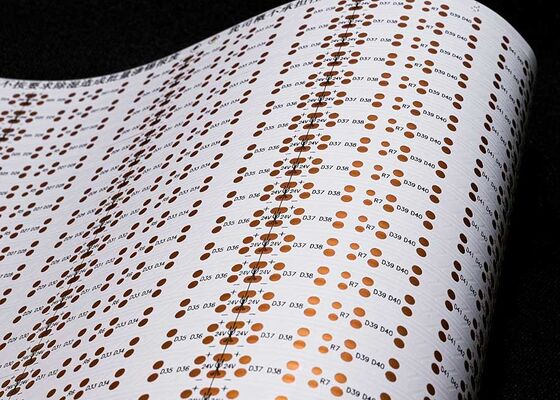

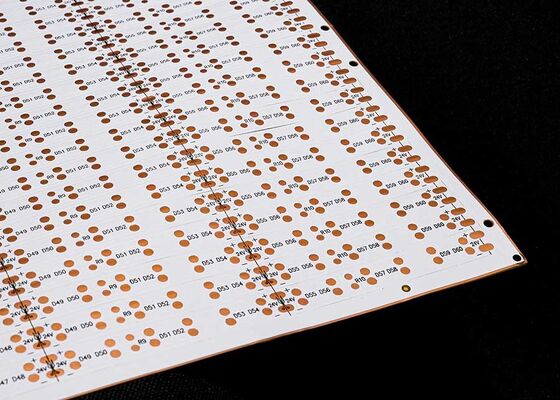

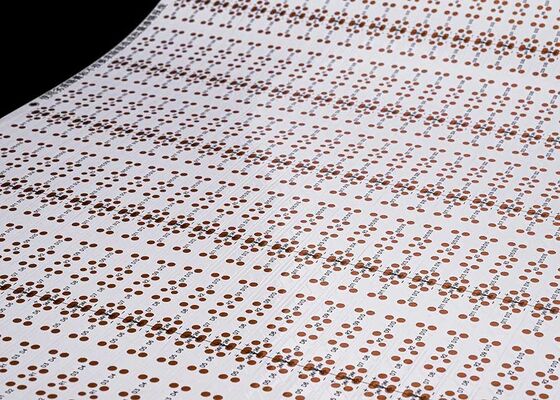

مواصفات المنتج:لوحة دوائر مرنة LED 3528، 60 مصباحًا لكل قطعة، الحجم: 8*503 مم، لوحة مزدوجة الجوانب 12 فولت، لوحة FPCB بيضاء

المعلمات التقنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد طبقات اللوحة

• هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأجهزة الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• مقارنةً بـ FPC أحادي الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من النحاس، وزيادة في الثقوب، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وآلات السيارات، وغيرها من المنتجات.

3. لون قناع اللحام

ألوان أقنعة اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، وما إلى ذلك. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، وما إلى ذلك.

4. سمك رقائق النحاس

• تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار اللوحة المزدوجة لـ FPC الدقيق من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة الفردية العادية لـ FPC الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار اللوحات المزدوجة العادية لـ FPC من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / تباعد الخطوط

في الظروف العادية، كلما كانت الصعوبة أقل، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

1. الاستشارة

16 عامًا من التركيز على تصميم وتطوير وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد، والتكنولوجيا المتقدمة، وخصومات الأسعار، مما يوفر للعملاء تكاليف كبيرة.

3. الاحتراف

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، وإنتاج احترافي، وعلى نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. التصميم

تقديم حلول للعملاء لإنهاء عدد من شهادات الأنظمة الدولية، ويمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في خدمات صنع عينات FPC والتخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحة المزدوجة للدوائر المرنة في غضون 5-7 أيام.
