كيفية تصميم لوحة PCB؟
نحن مصنعون محترفون للوحات الدوائر المرنة، يمكننا توفير لوحات الدوائر المرنة FPC، ولوحات الدوائر المرنة FPC، ولوحات الدوائر المطبوعة HDI، وشرائط إضاءة LED SMD، وشرائط LED COB، وتصميم لوحات PCB، وشاشات العرض LED المرنة، وPCB الإلكترونية، وتجميع الدوائر المطبوعة، وتجميع بطاقات الدوائر وما إلى ذلك.

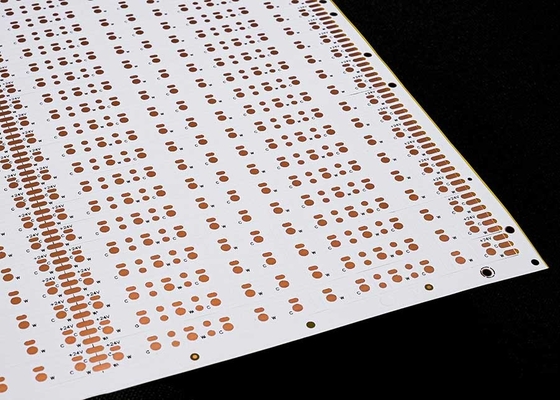

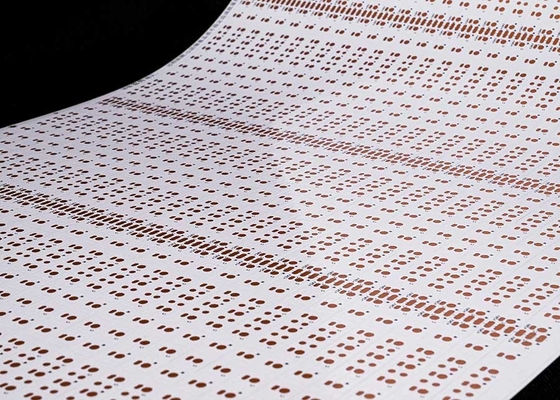

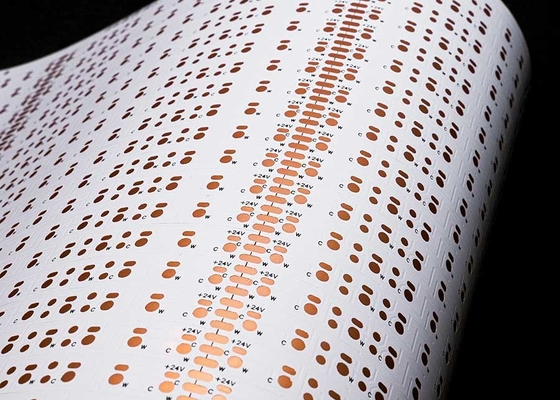

لوحة دوائر مرنة لشريط LED قابلة للتخصيص 60 خرزة ضوئية 2835 FPCB مزدوجة الجانب 24 فولت

وصف المنتج:

موديل المنتج:HQ30152
اسم المنتج: لوحة دوائر شريط LED المرنة
ميزات المنتج: لوحة مزدوجة الطبقات بغشاء أبيض مزدوج الجانب حرف أسود OSP مضاد للأكسدة

مواصفات المنتج:2835-60led/PCS,8*503MM,24V لوحة مزدوجة الجانب بغشاء أبيض FPCB

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيقة: الحد الأقصى للحجم هو 240X500mm (الحد 250X500mm)، ولا يوجد حد أدنى للحجم. لوحة المواد الملفوفة: أقصى عرض 240. أقصى طول 100 متر.

2. عدد من الطبقات على اللوحة

• هيكل اللوحة أحادي الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية وغيرها من المجالات ذات الدوائر البسيطة نسبيًا.
• بالمقارنة مع FPC أحادي الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة الثقوب، وتشكيل مسارات موصلة. تستخدم بشكل عام في الهواتف المحمولة وأدوات السيارات وغيرها من المنتجات.

3. لون قناع اللحام ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام الأصفر، فالغشاء الأصفر مناسب للغالبية العظمى من المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الغشاء الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يحتوي الغشاء الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالغشاء الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تجهيزات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك.

4. سمك رقائق النحاس

تشمل خيارات اللوحة الواحدة FPC الدقيقة 18um (0.5oz) و 35um (1oz)؛

• يمكن اختيار اللوحة مزدوجة الطبقات FPC الدقيقة من 12um (0.33oz) و 18um (0.5oz) و 35um (1oz).
• يمكن للوحة الواحدة FPC العادية اختيار 18um/25um/35um (1oz)/50um؛
• يمكن اختيار اللوحات مزدوجة الطبقات FPC العادية من 18-25um، 25-25um، 35-35um، أو 35-70um.
• 5. الحد الأدنى لعرض الخط/تباعد الخط

في الظروف العادية، كلما كان الأصغر هو الصعوبة، زادت نسبة العيوب، ويوصى عمومًا باستخدام 3mil على الأقل.

عملية الخدمة

1. الاستشارة

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول مخصصة، ورسومات التصميم، وتطوير منتجات جديدة وتقديم الدعم الفني ذات الصلة.

2. العرض

عينة أو عرض أسعار مجمعة من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة وتخفيضات الأسعار، مما يوفر للعملاء الكثير من التكاليف.

3. الاحتراف

تمتلك شركتنا ألمانيا واليابان وتايوان ومناطق أخرى من المعدات والتكنولوجيا المتقدمة للإنتاج والإنتاج الاحترافي على نطاق واسع. يغطي مصنعنا مساحة تقارب 20000 متر مربع، ويعمل به أكثر من 800 موظف و 50 من كبار الموظفين الفنيين.

4. التصميم

توفير حلول للعملاء لوضع اللمسات الأخيرة على عدد من شهادات النظام الدولية، يمكن أن توفر إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، والتصحيح، والمكونات الإضافية وشبكة الصلب المفتوحة خدمة شاملة، 16 عامًا من التراكم المهني والفني، جدير باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في صنع عينات FPC وخدمات التخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن الانتهاء من عينات اللوحات المزدوجة للوحات الدوائر المرنة في غضون 5-7 أيام.

الشهادات والأوسمة
