المواصفات الفنية وخدمات التخصيص لشريط إضاءة LED FPC HQ046

ملخص

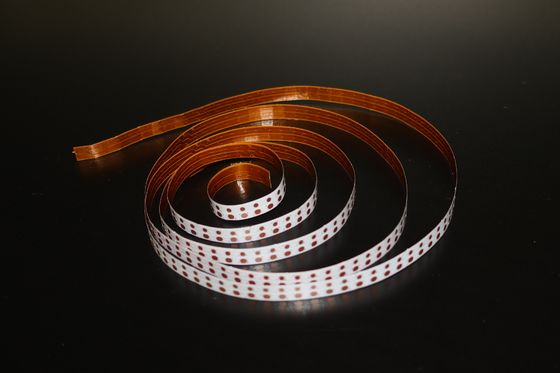

1. نظرة عامة على المنتج HQ046 LED Light Strip FPC

2. المواصفات الفنية ونطاق التخصيص

2.1 المواصفات البعدية

• FPC دقيقة: الحد الأقصى للحجم 240 × 500 مم (مواصفات الحد: 250 × 500 مم)؛ لا توجد قيود على الحد الأدنى للحجم.

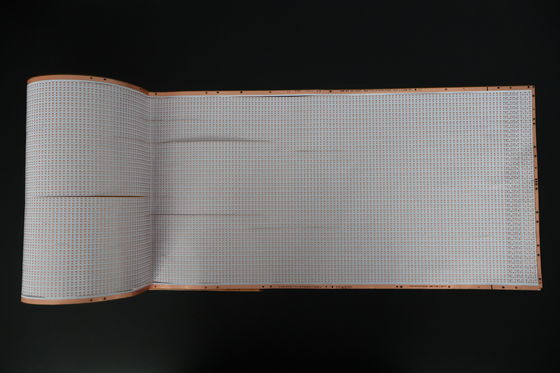

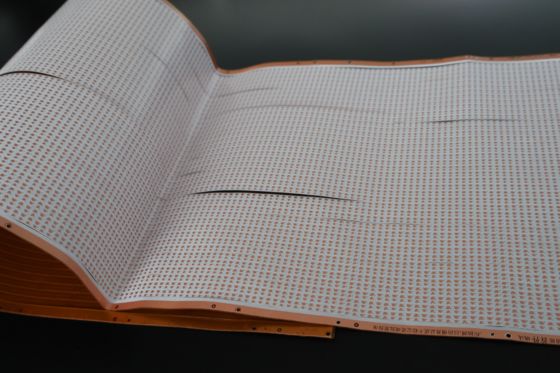

• FPC من النوع الملفوف: الحد الأقصى للعرض 240 مم؛ الحد الأقصى للطول 100 متر.

2.2 تكوينات طبقة الدائرة

• FPC أحادية الطبقة: تتميز ببنية مبسطة وفعالة من حيث التكلفة ومناسبة للدورات منخفضة التعقيد في أدوات التحكم الصناعية والأجهزة الإلكترونية وأنظمة الإضاءة الأساسية.
• FPC مزدوجة الطبقات: تتضمن طبقات رقائق نحاسية مزدوجة متصلة بواسطة فتحات مطلية معززة، مما يتيح التعامل مع التيار وتبديد الحرارة بشكل فائق. إنها مثالية للمنتجات عالية التكامل مثل الأجهزة المحمولة ولوحات أجهزة السيارات وشرائط إضاءة LED متوسطة إلى عالية الجودة.
• FPC متعددة الطبقات: قابلة للتخصيص للتطبيقات فائقة التعقيد التي تتطلب أسلاكًا كثيفة وإرسال إشارات متعددة وتكاملًا وظيفيًا متقدمًا.

2.3 لون قناع اللحام والتطبيقات

• قناع اللحام الأصفر: خيار عالمي وفعال من حيث التكلفة ومتوافق مع معظم التطبيقات (مثل تجميعات الكابلات العامة) نظرًا لأدائه المتوازن وقدرته على التكيف.
• قناع اللحام الأسود: يفضل استخدامه في السيناريوهات المتطورة أو الماصة للضوء (مثل إضاءة السيارات، والإضاءة الخلفية للهواتف الذكية، وشاشات LED) لأنه يقلل من انعكاس الضوء ويعزز التوحيد البصري.
• قناع اللحام الأبيض: مزود بطلاء عاكس متخصص لتعظيم استخدام الضوء، مما يجعله مناسبًا لتركيبات الإضاءة وشاشات LED والأجهزة الجمالية الطبية.

2.4 سمك الرقائق النحاسية

• FPC دقيقة:
  • أحادي الطبقة: 18 ميكرومتر (0.5 أوقية)، 35 ميكرومتر (1 أوقية)
  • مزدوج الطبقات: 12 ميكرومتر (0.33 أوقية)، 18 ميكرومتر (0.5 أوقية)، 35 ميكرومتر (1 أوقية)
• FPC قياسية:
  • أحادي الطبقة: 18 ميكرومتر، 25 ميكرومتر، 35 ميكرومتر (1 أوقية)، 50 ميكرومتر
  • مزدوج الطبقات: 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، 35-70 ميكرومتر

2.5 الحد الأدنى لعرض الخط/المسافة

3. الأداء الأساسي ومراقبة الجودة

3.1 المرونة ومقاومة الانحناء

• تخضع كل دفعة من المواد الأساسية للاختبار باستخدام معدات الانحناء الاحترافية لضمان الأداء المتسق.
• تتحمل جميع المواد عشرات الآلاف من دورات الانحناء قبل الإنتاج الضخم، مما يضمن مقاومة فشل الإجهاد في سيناريوهات التطبيقات الديناميكية (مثل الإضاءة القابلة للطي، وتركيبات الأسطح المنحنية).

3.2 قدرات التصنيع

• مساحة المصنع: حوالي 20000 متر مربع.
• القوى العاملة: أكثر من 800 موظف، بمن فيهم 50 متخصصًا فنيًا كبيرًا.
• خطوط الإنتاج: متخصصة في كل من تصنيع العينات المعجلة وتصنيع الدفعات عالية الحجم، ودعم جدولة الإنتاج المرنة.

4. عملية خدمة التخصيص

4.1 الاستشارة والدعم الفني

• تصميم حلول مخصصة يتماشى مع احتياجات التطبيق المحددة.
• تحسين الرسم لتعزيز القدرة على التصنيع والأداء.
• دعم تطوير منتجات جديدة، من المفهوم إلى النموذج الأولي.
• استشارة فنية احترافية لاختيار المعلمات الفنية وتوجيهات التطبيق.

4.2 عرض الأسعار

• العمليات الفنية الموحدة لتقليل تقلبات الإنتاج.
• مصادر المواد عالية الجودة الإستراتيجية لتحقيق التوازن بين الأداء والتكلفة.
• إدارة الإنتاج الفعالة وتحسين العمليات.

4.3 التصميم والتكامل

• إنتاج الركيزة الأساسية مع التحقق الصارم من جودة المواد.
• توجيه الدوائر وتحسين التصميم التخطيطي.
• تطوير القوالب لعوامل الشكل المخصصة.
• SMT (تقنية التركيب السطحي) والتجميع من خلال الثقوب مع محاذاة دقيقة.
• تصنيع شبكات الصلب المصممة خصيصًا لمتطلبات تصميم الدوائر.

  تلتزم جميع العمليات بمعايير الشهادات الدولية لضمان موثوقية المنتج واتساقه.

4.4 تصنيع العينات

5. الشهادات والملاحظات

• الشهادات: تحمل خطوط الإنتاج شهادات نظام دولية متعددة (التفاصيل المحددة متاحة عند الطلب)، مما يضمن الامتثال لمعايير الصناعة العالمية والمتطلبات التنظيمية.
• إخلاء المسؤولية عن الصورة: جميع صور المنتجات على المنصات الرسمية أصلية. قد تحدث اختلافات طفيفة في الألوان بسبب ظروف الإضاءة أو زوايا التصوير أو اختلافات دقة العرض.
• الترقية المستمرة: تخضع مجموعة منتجات FPC الخاصة بنا لتحديثات سنوية وترقيات فنية للتوافق مع الاتجاهات التكنولوجية الناشئة ومتطلبات السوق.
