لوحة دارة مرنة LED 2835، 50 مصباح LED/قطعة، مواصفات 5*500، لوحة FPC مخصصة

Name: لوحة دارة مرنة LED 2835، 50 مصباح LED/قطعة، مواصفات 5*500، لوحة FPC مخصصة
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ43813
Availability: InStock

الاسم التجاري:	HQ43813
رقم الطراز:	HQ43813
الـ MOQ:	20000 م
السعر:	قابل للتفاوض
وقت التسليم:	8-15 أيام العمل
شروط الدفع:	l/c ، t/t ، d/a

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

قوانغدونغ، الصين

إصدار الشهادات:

CE,CCC

تفاصيل التغليف:

معبأة بحالات الورق القوية

القدرة على العرض:

2000000 مليون شهر

وصف المنتج

تعتبر الدوائر المطبوعة المرنة (FPC) مكونات حاسمة في تطبيقات شرائط إضاءة LED الحديثة، وتتطلب مرونة عالية وموثوقية وقدرة على التخصيص. توضح هذه الورقة المعلمات الفنية وخصائص الأداء وخدمة HQ046 LED light strip FPC، وهي لوحة دوائر مرنة مزدوجة الطبقة مصممة لسيناريوهات الإضاءة المتنوعة. كما أنها توضح قدرات التخصيص الخاصة بالشركة المصنعة، وتدابير مراقبة الجودة، ونظام الدعم الفني، مما يوفر مرجعًا شاملاً لممارسي الصناعة الذين يختارون حلول FPC لشرائط إضاءة LED.

1. نظرة عامة على المنتج HQ046 LED Light Strip FPC

HQ046 عبارة عن FPC متخصصة مصممة لتطبيقات شرائط إضاءة LED، وتدمج الاستقرار الهيكلي والقدرة على التكيف مع البيئة. سماته الأساسية هي كما يلي:

المعلمة	المواصفات
طراز المنتج	HQ43813
اسم المنتج	LED Light Strip FPC
هيكل الدائرة	لوحة دوائر مزدوجة الطبقة
الطلاء السطحي	قناع لحام أسود على الوجهين؛ نص أسود
معالجة مضادة للأكسدة	OSP (مادة حافظة لقابلية اللحام العضوية)
الأداء الأساسي	مرونة عالية؛ مقاومة ممتازة للانحناء

2. المواصفات الفنية ونطاق التخصيص

بصفتنا شركة مصنعة محترفة لـ FPC تتمتع بخبرة 16 عامًا، فإننا نقدم تخصيصًا شاملاً لـ FPC لشرائط إضاءة LED، يغطي الهياكل أحادية الطبقة ومزدوجة الطبقات ومتعددة الطبقات. يتم تفصيل المعلمات الفنية الرئيسية وخيارات التخصيص أدناه:

2.1 المواصفات الأبعاد

Precision FPC: الحد الأقصى للحجم: 240 × 500 مم (الحد: 250 × 500 مم)؛ الحد الأدنى للحجم: لا يوجد قيود.
Roll Material FPC: الحد الأقصى للعرض: 240 مم؛ الحد الأقصى للطول: 100 متر.

2.2 تكوين طبقة الدائرة

يتم تحديد اختيار طبقة FPC من خلال تعقيد التطبيق، مع السيناريوهات النموذجية التالية:

Single-layer FPC: هيكل بسيط، مناسب للدورات منخفضة التعقيد في الضوابط الصناعية والأجهزة الإلكترونية وأنظمة الإضاءة الأساسية.
Double-layer FPC: طبقات رقائق نحاسية مزدوجة مع فتحات معززة للمسارات الموصلة، مثالية للمنتجات عالية التكامل مثل الأجهزة المحمولة ولوحات أجهزة السيارات وشرائط إضاءة LED متوسطة إلى عالية الجودة.
Multi-layer FPC: قابلة للتخصيص لتطبيقات عالية التعقيد للغاية تتطلب أسلاكًا كثيفة وإرسال إشارات متعددة.

2.3 لون قناع اللحام والتطبيق

تم تحسين لون قناع اللحام لمتطلبات وظيفية وجمالية محددة:

Yellow Solder Mask: خيار عالمي لمعظم المنتجات (مثل تجميعات الكابلات العامة) نظرًا لفعاليته من حيث التكلفة وتوافقه.
Black Solder Mask: يفضل استخدامه في التطبيقات المتطورة أو الماصة للضوء (مثل إضاءة السيارات، والإضاءة الخلفية للهواتف الذكية، وشاشات LED) لتقليل انعكاس الضوء وتحسين الاتساق المرئي.
White Solder Mask: مزود بطلاء أبيض إضافي لتعزيز الانعكاس، ومناسب لتركيبات الإضاءة وشاشات LED والأجهزة الجمالية الطبية.

2.4 سمك رقائق النحاس

تم تصميم سمك رقائق النحاس ليناسب قدرة حمل التيار واحتياجات المرونة:

Precision FPC:
- أحادي الطبقة: 18 ميكرومتر (0.5 أوقية)، 35 ميكرومتر (1 أوقية)
- مزدوج الطبقة: 12 ميكرومتر (0.33 أوقية)، 18 ميكرومتر (0.5 أوقية)، 35 ميكرومتر (1 أوقية)
Standard FPC:
- أحادي الطبقة: 18 ميكرومتر، 25 ميكرومتر، 35 ميكرومتر (1 أوقية)، 50 ميكرومتر
- مزدوج الطبقة: 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، 35-70 ميكرومتر

2.5 الحد الأدنى لعرض الخط / التباعد

يعد الحد الأدنى لعرض الخط والتباعد أمرًا بالغ الأهمية لدقة FPC. في حين أن الأبعاد الدقيقة قابلة للتحقيق، 3mil (0.076mm) يوصى به كحد أدنى عملي لتحقيق التوازن بين إنتاجية التصنيع وفعاليته من حيث التكلفة. قد تؤدي الأبعاد الأصغر إلى زيادة صعوبة الإنتاج ومعدلات العيوب.

3. الأداء الأساسي ومراقبة الجودة

3.1 المرونة ومقاومة الانحناء

تُظهر HQ046 FPC مرونة استثنائية، تم التحقق منها من خلال مراقبة الجودة الصارمة:

يتم استخدام جهاز اختبار الانحناء الاحترافي لتقييم كل دفعة من المواد.
تخضع جميع المواد لـ عشرات الآلاف من دورات الانحناء قبل الإنتاج الضخم، مما يضمن مقاومة فشل الإجهاد في سيناريوهات التطبيقات الديناميكية (مثل الإضاءة القابلة للطي والأسطح المنحنية).

3.2 قدرات التصنيع

تم تجهيز منشأة التصنيع بمعدات متطورة من ألمانيا واليابان وتايوان، مما يدعم الإنتاج على نطاق واسع وعالي الدقة:

مساحة المصنع: حوالي 20000 متر مربع
القوى العاملة: أكثر من 800 موظف، بمن فيهم 50 متخصصًا فنيًا كبيرًا
خطوط الإنتاج: متخصصة في كل من تسريع العينات وتصنيع الدُفعات

4. عملية خدمة التخصيص

لتلبية احتياجات العملاء المتنوعة، نقدم خدمة تخصيص مبسطة وشاملة:

4.1 الاستشارات والدعم الفني

بالاستفادة من 16 عامًا من الخبرة في تصميم FPC والبحث والتطوير والتصنيع، نقدم:

تصميم حلول مخصصة
تحسين الرسم
دعم تطوير منتجات جديدة
استشارة فنية احترافية

4.2 الاقتباس

نحن نقدم أسعارًا تنافسية للعينات وطلبات الدُفعات، مع تحسين التكلفة من خلال:

عمليات فنية موحدة
مصادر مواد عالية الجودة
إدارة إنتاج فعالة

4.3 التصميم والتكامل

تغطي خدماتنا سلسلة قيمة FPC بأكملها، بما في ذلك:

إنتاج الركيزة
تصميم الأسلاك والرسومات التخطيطية للدائرة
تطوير القالب
SMT (تقنية التركيب السطحي) وتجميع الثقوب
تصنيع شبكة الصلب
تتوافق جميع العمليات مع الشهادات الدولية لضمان الموثوقية.

4.4 تصنيع العينات

يتم تخصيص خط إنتاج سريع لتصنيع العينات، مع مهل زمنية قصيرة مثل 5-7 أيام لعينات FPC مزدوجة الطبقة, مما يتيح النماذج الأولية والتحقق السريع.

5. الشهادات والملاحظات

الشهادات: يحمل خط الإنتاج شهادات نظام دولية متعددة (التفاصيل متاحة عند الطلب)، مما يضمن الامتثال لمعايير الصناعة العالمية.
إخلاء المسؤولية عن الصورة: جميع صور المنتجات على المنصة الرسمية أصلية. قد تحدث اختلافات طفيفة في الألوان بسبب الإضاءة أو زوايا التصوير أو اختلافات دقة العرض.
الترقية المستمرة: تخضع منتجات FPC الخاصة بنا لتحديثات وترقيات سنوية للتوافق مع المتطلبات التكنولوجية الناشئة.

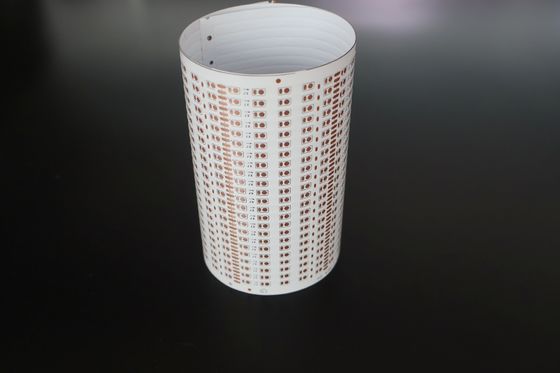

لوحة دارة مرنة LED 2835، 50 مصباح LED/قطعة، مواصفات 5*500، لوحة FPC مخصصة 0

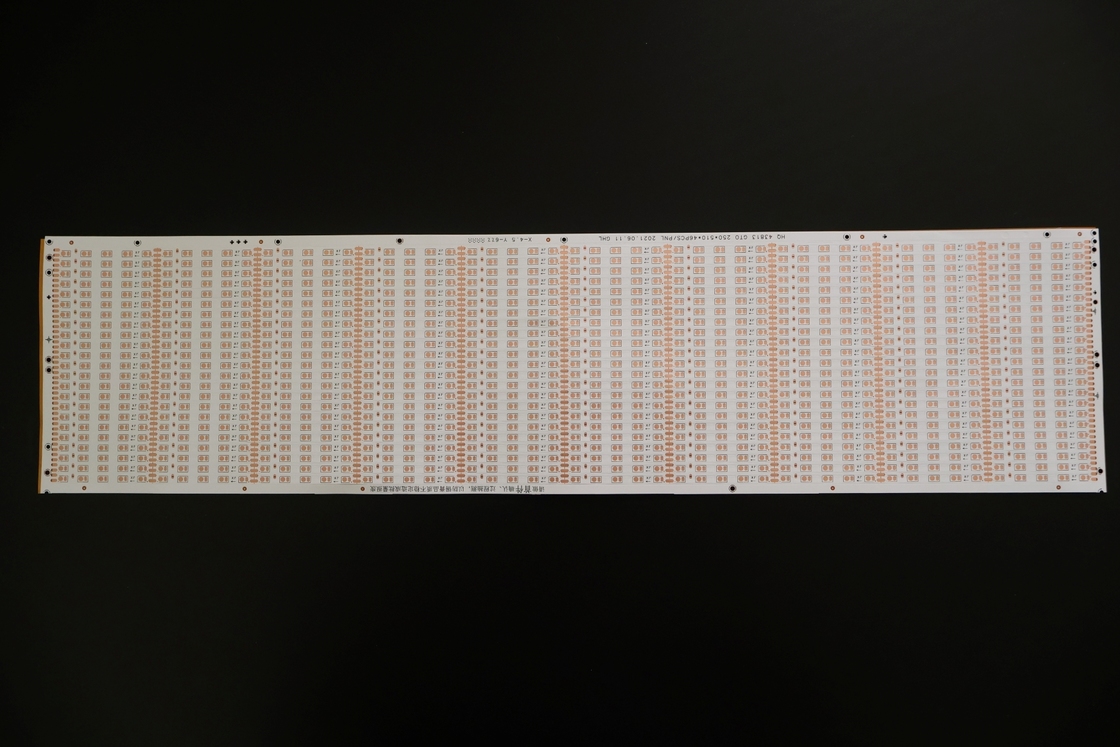

لوحة دارة مرنة LED 2835، 50 مصباح LED/قطعة، مواصفات 5*500، لوحة FPC مخصصة 2

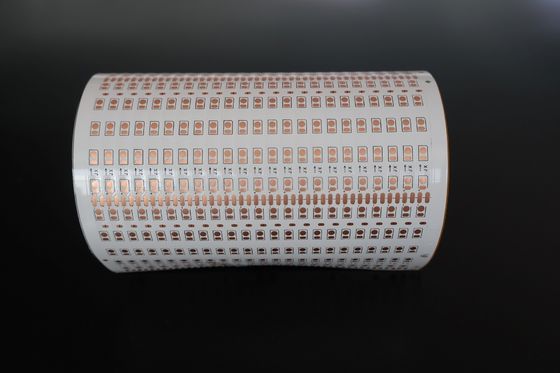

لوحة دارة مرنة LED 2835، 50 مصباح LED/قطعة، مواصفات 5*500، لوحة FPC مخصصة 3

6. معلومات الاتصال

للحصول على حلول مخصصة أو لمزيد من الاستفسارات، يرجى الاتصال بفريق المبيعات المحترف لدينا عبر الاستشارة عبر الإنترنت أو البريد الإلكتروني للحصول على دعم فردي.

GongDong HongQi Electronics Co., Ltd. – شريكك الموثوق به لحلول FPC عالية الجودة منذ عام 2009.
