لمحة عامة عن المنتج

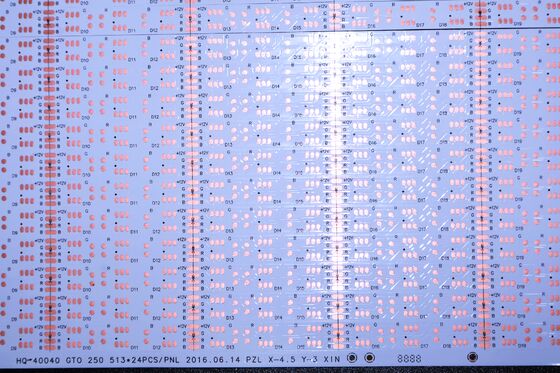

• رقم الطراز:HQ40040

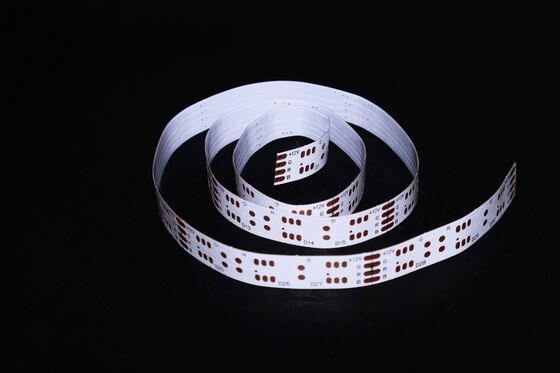

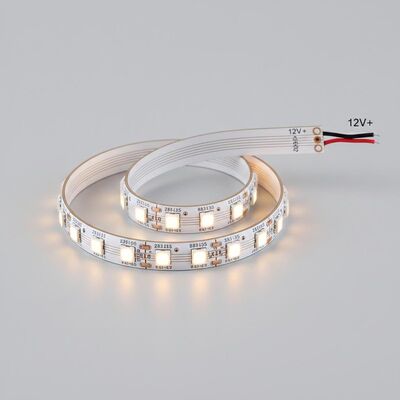

• اسم المنتجلوحة دائرة LED مرنة
• الخصائص:ألواح مزدوجة الطبقة مع فيلم أبيض مزدوج الجانبين ، حرف أسود OSP مضاد للأكسدة

المواصفات:

• نوع LED: 5050
• كمية لكل وحدة: 30 LED/PC
• الأبعاد: 10 ملم × 503 ملم
• الجهد: 24 فولت

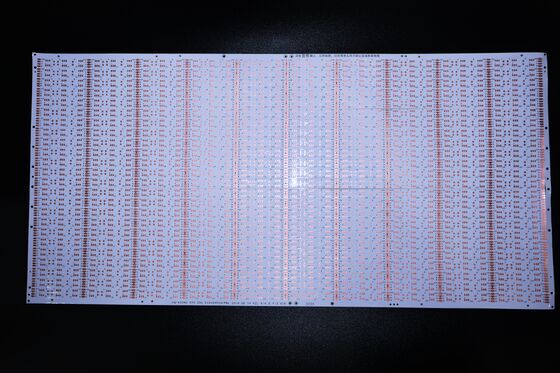

• نوع اللوحة: FPCB مزدوج الجانب مع فيلم أبيض

معايير تصميم FPC

1دقة الأبعاد

• دقة FPC:الحجم الأقصى: 240mm (العرض) × 500mm (الطول) ، بدون قيود الحجم الأدنى.
• لوحة المواد المتدلية:أقصى عرض 240 ملم، أقصى طول 100 متر.

2عدد الطبقات

• لوحات طبقة واحدة مناسبة للدارات البسيطة المستخدمة عادة في التحكم الصناعي والأدوات الإلكترونية.
• اللوحات ذات الجانبين تتميز بطبقتين من ورق النحاس ، وزيادة الممرات ، والمسارات الموصلة ، مما يجعلها مثالية للتطبيقات مثل الهواتف المحمولة ، أدوات السيارات ،ومنتجات معقدة أخرى.

3خيارات لون قناع اللحام

• الألوان المتاحة: الأصفر والأسود والأبيض
  • فيلم أصفر:مناسبة للمنتجات ذات الأغراض العامة (مثل منتجات الكابلات).
  • فيلم أسوديفضل تطبيقات عالية الجودة أو مستهلكة للضوء (مثل السيارات والهواتف المحمولة وشاشات LED).
  • فيلم أبيض:يتضمن طبقة طلاء بيضاء إضافية ، مثالية للمنتجات التي تتطلب انعكاسًا (على سبيل المثال ، أجهزة الإضاءة ، أجهزة الجمال الطبية).

4سمك ورق النحاس

• خيارات لوحة واحدة من FPC الدقيقة:
  • 18 ميكرومتر أو 35 ميكرومتر
• خيارات لوحة FPC ذات طبقة مزدوجة:
  • 12 ميكرومتر (0.33 أوقية) ، 18 ميكرومتر (0.5 أوقية) ، أو 35 ميكرومتر (1 أوقية).
• الخيارات العادية للوحة الفردية من FPC:
  • 18μm/25μm/35μm (1oz)/50μm.
• الخيارات العادية للوحة ذات الطبقة المزدوجة FPC:
  • 18-25μm، 25-25μm، 35-35μm، أو 35-70μm.

5الحد الأدنى لسرعة الخط / المسافة

• الحد الأدنى الموصى به من عرض الخط والمسافة بينهما: 3 مليمتر (0.076 ملم). قد تزيد الأبعاد الأصغر من صعوبة الإنتاج ومعدلات العيوب.

الخدمات التقنية

شركتنا تقدم دعمًا فنيًا شاملًا لضمان الأداء الأمثل لمنتجاتنا:

1. دعم التصميم المخصص:حلول مخصصة لمتطلبات التطبيقات الخاصة.
2. اختبار العينات:اختبار عينة مجاني متاح عند الطلب.
3. رد سريع:إنتاج سريع وتسليم للوصول إلى مواعيد مشروع عاجلة.

ضمان الجودة

• جميع المنتجات يتم اختبارها بدقة لضمان الامتثال لمعايير الصناعة.
• نحن نقدم ضمان رضا بنسبة 100% لمنتجاتنا، مع التركيز على الجودة والموثوقية.

يمكن إكمال عينات لوحات الدوائر المرنة المزدوجة في غضون 5-7 أيام.

الشهادات والشرف

الرجاء ملاحظة:

جميع الصور على هذا الموقع حقيقية. بسبب التغيرات في الإضاءة، زاوية التصوير، ووضوح الشاشة، قد يكون للصورة التي تراها درجة معينة من الانحراف اللون.غونغ دونغ هونغ تشي هي شركة مصنعة للوحات الدوائر المهنية مع تاريخ 16 عاما في الصينمنتجاتنا يتم تحديثها وتحديثها كل عام ونحن متخصصون في جميع أنواع صنع العينات و خدمات تخصيص FPC، إذا كنت مهتمة في منتجاتنا،من فضلك أخبرنا بمتطلباتك، وسوف نساعدك على توفير الحلول المهنية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، وملصق، واندماج في وغيرها من خدمة واحدة.

الرجاء الاتصال بنا على الخط أو إرسال البريد الإلكتروني لنا،وسوف نقدم لك خدمة فردية من فريق المبيعات المهنية لدينا.شكراً على وقتك
