FPC مزدوج الطبقة عالي الدقة مناسب للإلكترونيات الاستهلاكية 3C يوفر أداءً كهربائيًا مستقرًا واتصالًا بالدائرة

FPC مزدوج الطبقة عالي الدقة مناسب للإلكترونيات الاستهلاكية 3C يوفر أداءً كهربائيًا مستقرًا واتصالًا بالدائرة

الاسم التجاري:	HQ
رقم الطراز:	HQ001
الـ MOQ:	500pcs
السعر:	قابل للتفاوض
وقت التسليم:	negotiable
شروط الدفع:	L/C,D/A,T/T

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin:

GuangDong,China

إصدار الشهادات:

UL E477885 IATF16949 GB/T13485

قناع اللحام:

مادة:

بوليميد

الانتهاء من السطح:

الراتنج العازل:

راتنج بوليميد (PI)

سمك العزل:

اللوحة التقليدية

المعالجة السطحية:

الغمر الذهب

سماكة:

0.1 ملم

طبقة:

المواد العازلة:

الراتنج العضوي

خدمة أخرى:

دعم الخدمات المخصصة

لون قناع اللحام:

دقيقة. عرض الخط / التباعد:

0.1mm/0.1mm

درجة حرارة التشغيل:

-40 درجة مئوية إلى 85 درجة مئوية

دقيقة. حجم الثقب:

0.2 ملم

لون شاشة الحرير:

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

إبراز:

double layer FPC smoking board,electronic cigarette FPC design,3C consumer electronics FPC

electronic cigarette FPC design

3C consumer electronics FPC

وصف المنتج

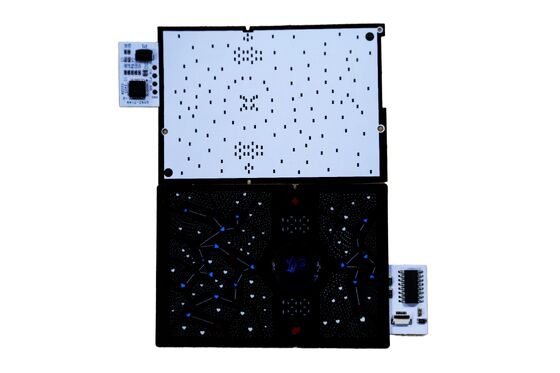

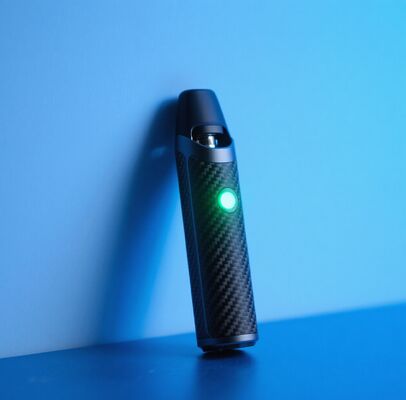

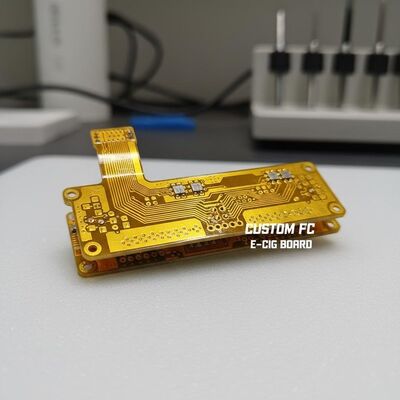

لوحة السيجارة الإلكترونية - HQ001

بصفتنا مصنعين محترفين للوحات الدوائر المطبوعة المرنة، فإننا متخصصون في تصميم وإنتاج FPC للإلكترونيات الاستهلاكية 3C، بما في ذلك تطبيقات السجائر الإلكترونية.

مواصفات المنتج

الموديل: HQ001

اسم المنتج: لوحة السيجارة الإلكترونية

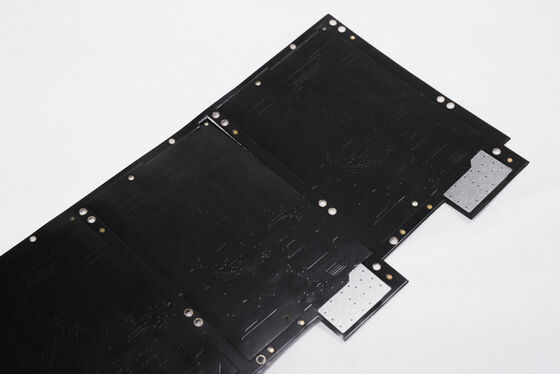

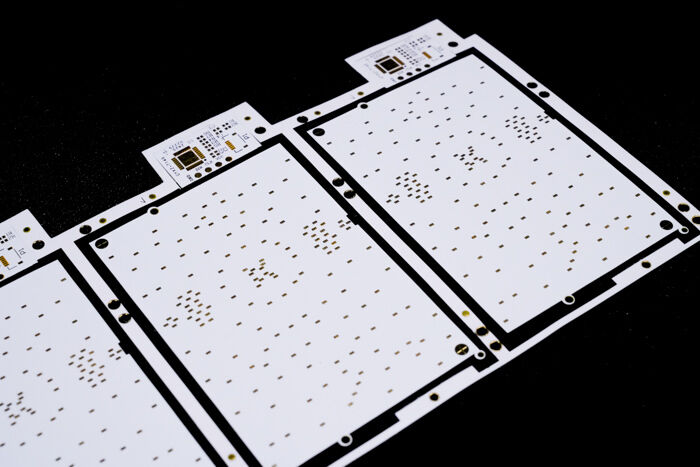

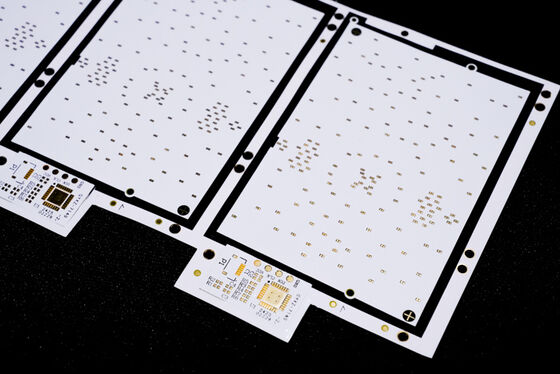

الميزات: فيلم مزدوج الجوانب باللونين الأسود والأبيض، نص أبيض، لوحة أحادية الطبقة مع مضاد للأكسدة OSP

المواصفات: الإنتاج المخصص متاح مع خدمة صنع العينات

معلمات تصميم FPC الفنية

الأبعاد

FPC دقيق: الحد الأقصى للحجم 240*500 مم (الحد 250*500 مم)، لا يوجد حد أدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240 مم، الحد الأقصى للطول 100 متر.

طبقات اللوحة

لوحة أحادية الطبقة: هيكل بسيط، مثالي للتحكم الصناعي، والأجهزة الإلكترونية، والتطبيقات الأخرى ذات الدوائر البسيطة نسبيًا
لوحة مزدوجة الجوانب: تتميز بطبقتين من رقائق النحاس مع زيادة في الفتحات والمسارات الموصلة، وتستخدم بشكل شائع في الهواتف المحمولة، وأجهزة السيارات، وغيرها من المنتجات المتقدمة

ألوان قناع اللحام

أسود: يستخدم بشكل شائع في المنتجات المتطورة أو الماصة للضوء مثل تطبيقات السيارات، والهواتف المحمولة، وشاشات LED
أبيض: يتميز بطبقة بيضاء إضافية لمتطلبات الانعكاس، ويستخدم في تركيبات الإضاءة، وشاشات LED، ومنتجات التجميل الطبية
أصفر: مناسب لمعظم المنتجات، بما في ذلك تطبيقات الكابلات المختلفة

سمك رقائق النحاس

نوع اللوحة	خيارات السماكة المتاحة
لوحة FPC دقيقة أحادية	18 ميكرومتر (0.5 أونصة)، 35 ميكرومتر (1 أونصة)
لوحة FPC دقيقة مزدوجة الطبقات	12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، 35 ميكرومتر (1 أونصة)
لوحة FPC عادية أحادية	18 ميكرومتر، 25 ميكرومتر، 35 ميكرومتر (1 أونصة)، 50 ميكرومتر
لوحة FPC عادية مزدوجة الطبقات	18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، 35-70 ميكرومتر

الحد الأدنى لعرض الخط/تباعد الخطوط

يوصى بشكل عام بحد أدنى 3 ميل، حيث أن الأبعاد الأصغر تزيد من الصعوبة ومعدلات العيوب.

عملية الخدمة الاحترافية

الاستشارات

16 عامًا من الخبرة المركزة في تصميم وتطوير وتصنيع لوحات الدوائر المرنة FPC. نقدم حلولًا شخصية، ورسومات تصميم، وتطوير منتجات جديدة، ودعمًا فنيًا.

التسعير

أسعار تنافسية للعينات أو الإنتاج بالجملة باستخدام نفس التكنولوجيا والمواد. توفر عمليات التصنيع المتقدمة وفورات كبيرة في التكاليف.

التصنيع الاحترافي

معدات متقدمة من مناطق ألمانيا واليابان وتايوان. إنتاج احترافي على نطاق واسع مع منشأة بمساحة 20 ألف متر مربع، وأكثر من 800 موظف، و 50 موظفًا فنيًا رفيع المستوى.

خدمات التصميم

حلول شاملة تشمل إنتاج الركائز، والأسلاك، وتصميم المبادئ، وإنشاء القوالب، و SMT، والمكونات ذات الثقوب، وفتح الاستنسل. تضمن 16 عامًا من الخبرة الفنية الجودة والموثوقية.

صنع العينات

خدمات متخصصة لصنع عينات FPC والتخصيص مع خطوط إنتاج سريعة. تكتمل عينات FPC مزدوجة الطبقات في غضون 5-7 أيام.

الشهادات والأوسمة

معلومات هامة

جميع صور المنتجات أصلية. قد تحدث اختلافات طفيفة في الألوان بسبب ظروف الإضاءة، وزوايا التصوير، واختلافات دقة العرض. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع 16 عامًا من الخبرة في الصين. تخضع منتجاتنا للتحديثات والترقيات المستمرة سنويًا. نحن متخصصون في جميع أنواع خدمات صنع عينات FPC والتخصيص. اتصل بنا بمتطلباتك للحصول على حلول احترافية تشمل إنتاج الركائز، والأسلاك، وتصميم المبادئ، وإنشاء القوالب، و SMT، وخدمات شاملة متكاملة.

يرجى الاتصال بنا عبر الإنترنت أو عبر البريد الإلكتروني للحصول على خدمة شخصية من فريق المبيعات المحترف لدينا.
