كيفية تصميم لوحة FPCB؟

نحن مصنعون محترفون للوحات الدوائر المطبوعة المرنة، يمكننا توفير لوحات الدوائر المرنة FPC، ودوائر FPC المرنة المطبوعة، ولوحات الدوائر المطبوعة HDI، وشرائط إضاءة LED SMD، وشرائط LED COB، وتصميم لوحات PCB، وشاشات العرض LED المرنة، وPCB الإلكترونية، وتجميع الدوائر المطبوعة، وتجميع بطاقات الدوائر، وأجهزة تجميل أقنعة الوجه المنزلية ولوحات دوائر أجهزة نمو الشعر وما إلى ذلك.

مصنع لوحات الدوائر المرنة FPC للعناية الصحية بالأشعة تحت الحمراء القابلة للتخصيص وصنع العينات

وصف المنتج:

موديل المنتج:HQ041

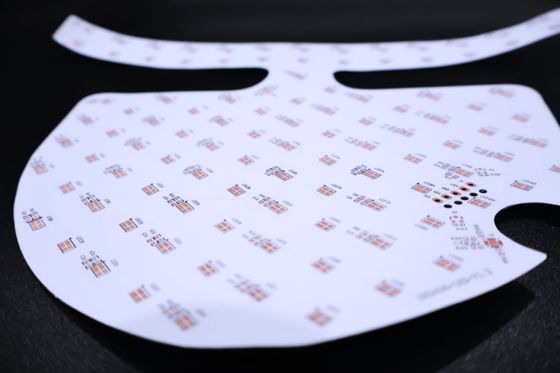

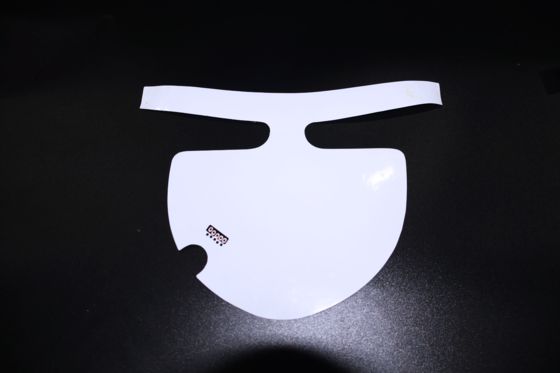

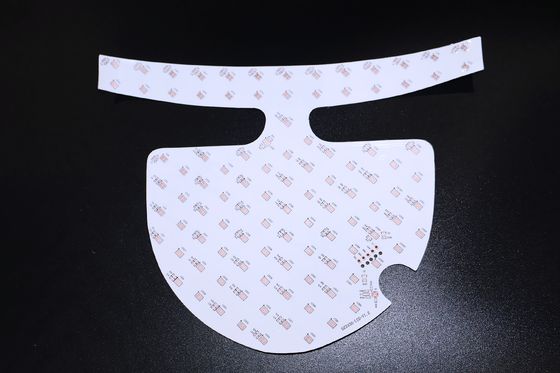

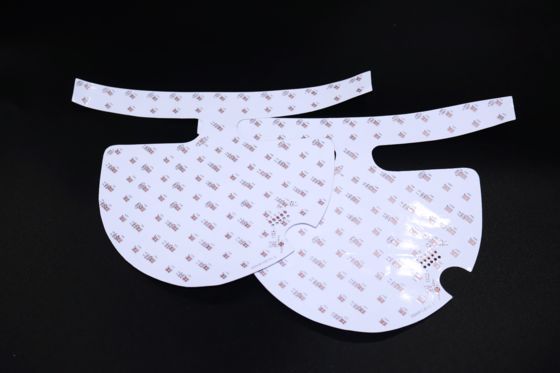

اسم المنتج: FPC للعناية الصحية بالأشعة تحت الحمراء
ميزات المنتج: لوحة مزدوجة الطبقات، طلاء فيلم على الوجهين، لوح أبيض، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:

1. وفقًا لاحتياجاتك لتخصيص سمك المواد ومتطلبات العملية المختلفةFPC للعناية الصحية بالأشعة تحت الحمراء وغيرها لوحة دوائر قناع LED المرنة، أسلاك أحادية الطبقة ومزدوجة الطبقات متعددة الطبقات.

2. مرونة جيدة ومقاومة للانحناء

يحتوي المصنع على جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبره

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم.

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC الدقيقة: الحد الأقصى للحجم هو 240X500 مم (الحد الأقصى 250X500 مم)، ولا يوجد حد أدنى للحجم. لوحة المواد الملفوفة: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأجهزة الإلكترونية وغيرها من المجالات ذات الدوائر البسيطة نسبيًا.

• بالمقارنة مع FPC أحادية الطبقة، تحتوي اللوحات ذات الوجهين على طبقتين من رقائق النحاس، وزيادة الثقوب، وتشكيل مسارات موصلة. تستخدم بشكل عام في الهواتف المحمولة وأجهزة السيارات وغيرها من المنتجات.
• 3. لون قناع اللحام

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام الأصفر، الفيلم الأصفر مناسب للغالبية العظمى من المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك. 4. سمك رقائق النحاس

تشمل خيارات اللوحة الواحدة FPC الدقيقة 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛

يمكن اختيار اللوحة المزدوجة الطبقة FPC الدقيقة من 12 ميكرومتر (0.33 أونصة) و 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة).

• يمكن للوحة الواحدة FPC العادية اختيار 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار اللوحات المزدوجة الطبقات FPC العادية من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.
• 5. الحد الأدنى لعرض الخط / تباعد الخطوط
• في ظل الظروف العادية، كلما كان الأصغر، زادت الصعوبة، وزاد معدل العيوب، ويوصى عمومًا باستخدام 3 مل على الأقل.

عملية الخدمة

1. الاستشارة

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول مخصصة، ورسومات التصميم، وتطوير منتجات جديدة وتقديم الدعم الفني ذات الصلة.

2. العرض

عينة أو عرض أسعار مجمعة لنفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة، وتنازلات الأسعار، مما يوفر للعملاء الكثير من التكاليف.

3. الاحتراف

تمتلك شركتنا ألمانيا واليابان وتايوان ومناطق أخرى من المعدات والتكنولوجيا المتقدمة للإنتاج والإنتاج الاحترافي على نطاق واسع. يغطي مصنعنا مساحة تقارب 20000 متر مربع، ويعمل به أكثر من 800 موظف و 50 من كبار الموظفين الفنيين.

4. التصميم

تقديم حلول للعملاء لوضع اللمسات الأخيرة على عدد من شهادات النظام الدولية، ويمكن أن توفر إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، والتصحيح، والمكونات الإضافية وخدمة الشاشة الفولاذية الشاملة، و 16 عامًا من هطول الأمطار المهنية والفنية، جديرة باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في صنع عينات FPC وخدمات التخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للوحات الدوائر المرنة في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى الملاحظة:

جميع الصور الموجودة على هذا الموقع حقيقية. نظرًا للتغيرات في الإضاءة وزاوية التصوير ودقة العرض، قد يكون للصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع 16 عامًا من التاريخ في الصين. يتم تحديث منتجاتنا وترقيتها كل عام ونتخصص في جميع أنواع صنع عينات FPC وخدمات التخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في توفير حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقالب، والتصحيح، والمكونات الإضافية وغيرها من الخدمات الشاملة.

يرجى الاتصال بنا عبر الإنترنت أو عبر البريد الإلكتروني،

وسنوفر لك خدمة فردية من فريق المبيعات المحترف لدينا.

شكرا لك على وقتك.
