وصف المنتج:

نموذج المنتج: المقر048

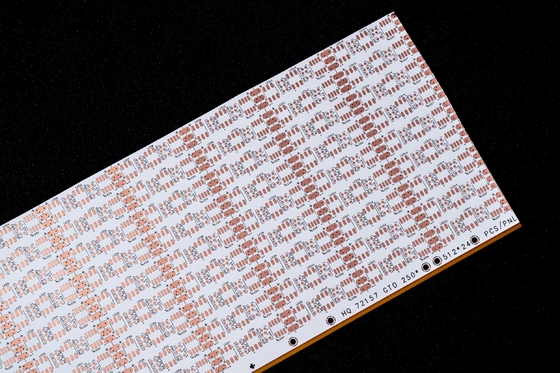

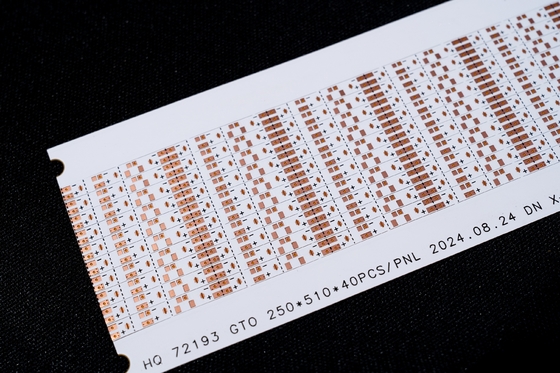

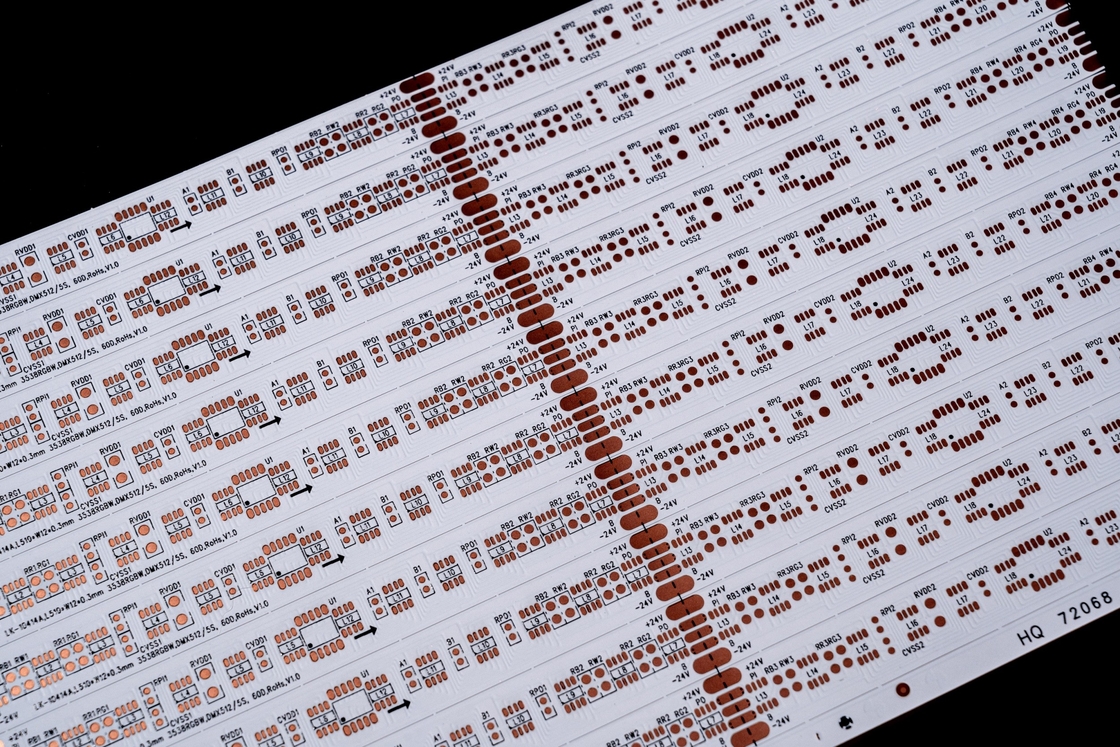

اسم المنتج: شريط إضاءة LED FPC

ميزات المنتج: لوحة دوائر مزدوجة الطبقة، طبقة سوداء على الوجهين، نص أسود، مضاد للأكسدة السطحي OSP

مواصفات المنتج:

1. نحن الشركة المصنعة لثنائي الفينيل متعدد الكلور وFPC المرن، وفقًا لاحتياجاتك لتخصيص سماكة المواد المختلفة ومتطلبات العملية. شريط إضاءة LED FPC، FPC دقيق، شريط LED ملون FPC ولوحة دوائر مرنة LED أخرى ذات طبقة واحدة ومزدوجة الجوانب ومتعددة الطبقات.

2. مرونة جيدة ومقاومة الانحناء

يحتوي المصنع على جهاز اختبار انحناء احترافي، حيث تخضع كل دفعة من المواد لعشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم لضمان جودة المنتج.

معلمات تصميم FPC

المعلمات التقنية الرئيسية:

1. حول الأبعاد:

الدقة FPC: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوح مادة اللفة: أقصى عرض 240. أقصى طول 100 متر.

2. عدد طبقات اللوح

• هيكل اللوحة أحادي الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• بالمقارنة مع FPC أحادية الطبقة، تحتوي الألواح ذات الوجهين على طبقتين من رقائق النحاس، وزيادة في الممرات، ومسارات موصلة. يتم استخدامها بشكل عام في الهواتف المحمولة وأدوات السيارات وغيرها من المنتجات.

3. لون قناع اللحام

ألوان قناع اللحام الخاصة بـ FPC هي الأصفر والأسود والأبيض. أقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب للغالبية العظمى من المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الممتصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب الانعكاس، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك.

4. سمك رقائق النحاس

• تتضمن خيارات اللوحة الفردية Precision FPC 18um (0.5oz) و35um (1oz)؛
• يمكن اختيار اللوحة ذات الطبقة المزدوجة FPC الدقيقة من 12um (0.33oz)، و18um (0.5oz)، و35um (1oz).
• يمكن للوحة المفردة FPC العادية اختيار 18um/25um/35um (1oz)/50um؛
• يمكن اختيار الألواح العادية ذات الطبقة المزدوجة FPC من 18-25um، أو 25-25um، أو 35-35um، أو 35-70um.

5. الحد الأدنى لعرض الخط/تباعد الأسطر

في الظروف العادية، كلما كانت الصعوبة أصغر، زاد معدل الخلل، ويوصى عمومًا باستخدام 3 مل على الأقل.

عملية الخدمة

1. استشارات

   16 عامًا من التركيز على تصميم لوحات الدوائر المرنة FPC وتصنيع البحث والتطوير، لتزويد العملاء بالحلول الشخصية ورسومات التصميم وتطوير منتجات جديدة وتقديم الدعم الفني ذي الصلة.

2. يعرض

   عينة أو عرض أسعار دفعة من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة وامتيازات الأسعار، إلى حد كبير للعملاء لتوفير التكاليف.

3. مهنة

   شركتنا لديها ألمانيا واليابان وتايوان ومناطق أخرى من المعدات المتقدمة وتكنولوجيا الإنتاج والإنتاج المهني والحجم. يغطي مصنعنا مساحة تقارب 20,000 متر مربع، مع أكثر من 800 موظف و50 من كبار الموظفين الفنيين.

4. تصميم

   توفير حلول للعملاء لوضع اللمسات الأخيرة على عدد من شهادات النظام الدولي، ويمكن توفير إنتاج الركيزة، والأسلاك، والتصميم الأساسي، والعفن، والتصحيح، والمكونات الإضافية، وخدمة الشبكة الفولاذية المفتوحة، و16 عامًا من هطول الأمطار على المستوى المهني والتقني، تستحق اختيارك وثقتك.

5. صنع العينات

   نحن متخصصون في تصنيع عينات FPC وخدمات التخصيص، وتمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحة المزدوجة للوحة الدوائر المرنة في غضون 5-7 أيام.
