تجميع لوحة الدوائر المطبوعة المرنة مزدوجة الطبقات مبيعات المصنع المباشرة

وصف المنتج:

موديل المنتج:HQ72186
اسم المنتج:شريط إضاءة LED FPC

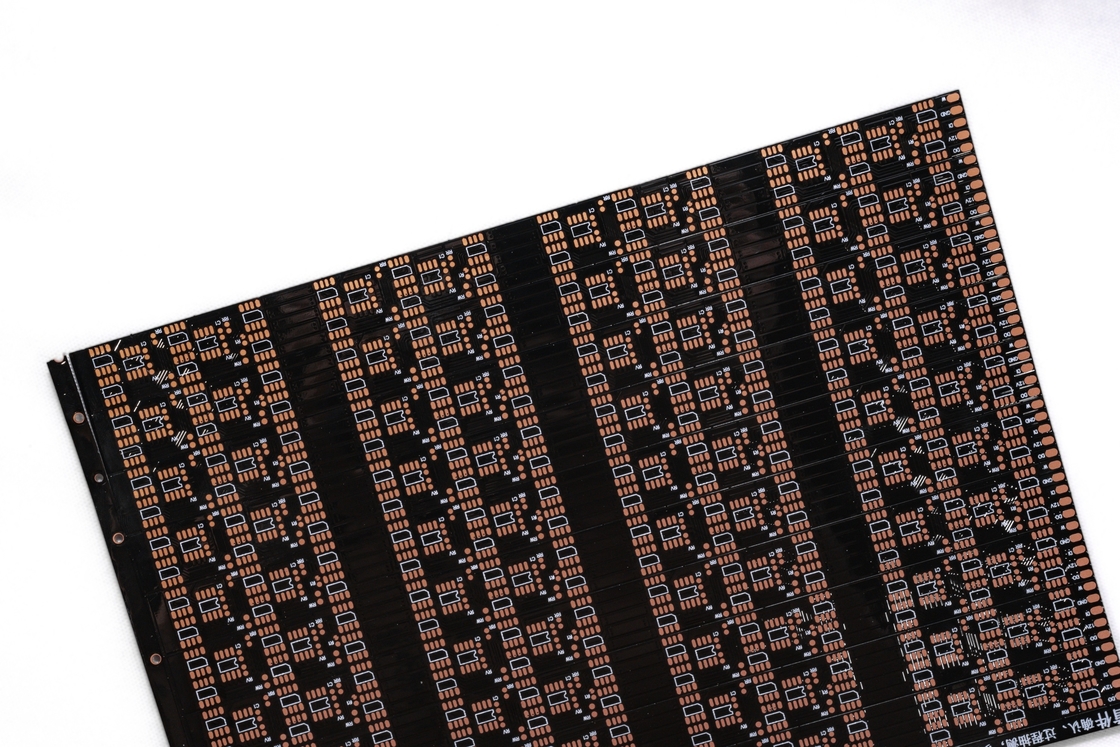

ميزات المنتج: لوحة دوائر مزدوجة الطبقات، فيلم أسود مزدوج الجوانب، نص أسود، سطح OSP مضاد للأكسدة

مواصفات المنتج:

1. نحن الشركة المصنعة لـ Flexible Pcb و FPC، وفقًا لاحتياجاتك لتخصيص سماكة مواد مختلفة ومتطلبات عملية لشريط إضاءة LED FPC، Precision FPC، شريط LED ملون FPC ولوحات دوائر مرنة LED أخرى أحادية، مزدوجة الجوانب ومتعددة الطبقات.
2. مرونة جيدة ومقاومة للانحناء
   المصنع لديه جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر
   عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم لضمان جودة المنتج.

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

Precision FPC: الحد الأقصى للحجم هو 240X500 مم (الحد 250X500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوح المواد الملفوفة: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة

• هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي، والأجهزة الإلكترونية، والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• مقارنةً بـ FPC أحادي الطبقة، تحتوي الألواح مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأجهزة السيارات وغيرها من المنتجات.

3. لون قناع اللحام

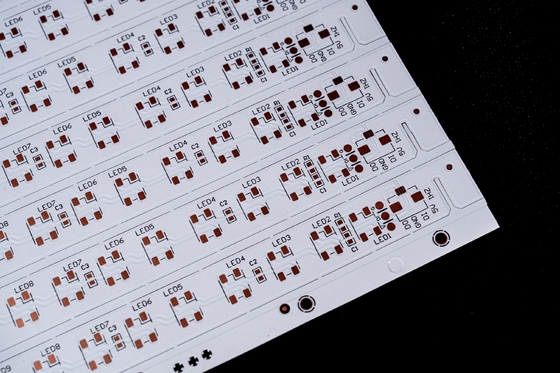

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك.

4. سماكة رقائق النحاس

• تشمل خيارات اللوحة الأحادية Precision FPC 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار لوحة Precision FPC مزدوجة الطبقات من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة الأحادية Ordinary FPC الاختيار من بين 18 ميكرومتر/25 ميكرومتر/35 ميكرومتر (1 أونصة)/50 ميكرومتر؛
• يمكن اختيار الألواح مزدوجة الطبقات Ordinary FPC من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط/تباعد الخطوط

في الظروف العادية، كلما كانت الصعوبة أقل، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. الاستشارة

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد، تكنولوجيا متقدمة، أسعار تفضيلية، لتوفير التكاليف للعملاء بشكل كبير.

3. الاحتراف

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، إنتاج احترافي، على نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. التصميم

تقديم حلول للعملاء لإنهاء عدد من شهادات الأنظمة الدولية، يمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في خدمات صنع عينات FPC والتخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات لوحات FPC مزدوجة الطبقات في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى ملاحظة:

جميع الصور على هذا الموقع حقيقية. بسبب التغييرات في الإضاءة، ودقة العرض، قد تحتوي الصورة التي تراها على درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر بتاريخ 16 عامًا في الصين. يتم تحديث منتجاتنا وترقيتها سنويًا ونحن متخصصون في جميع أنواع خدمات صنع عينات FPC والتخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في تقديم حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل وغيرها من الخدمات الشاملة.

يرجى الاتصال بنا عبر الإنترنت أو مراسلتنا عبر البريد الإلكتروني، وسنقدم لك خدمة فردية من فريق المبيعات المحترف لدينا. شكرًا لوقتك.
