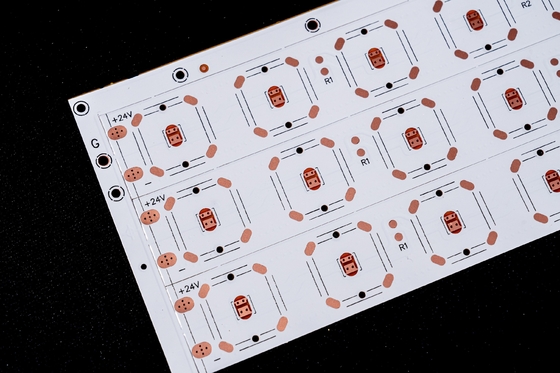

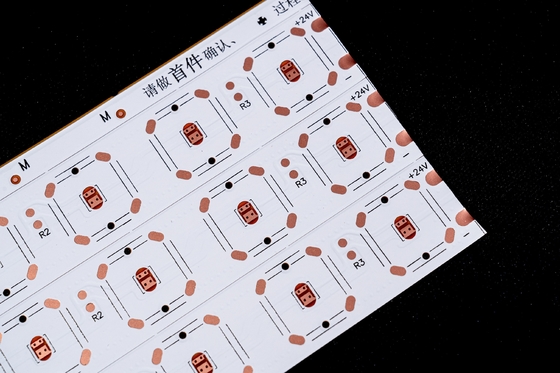

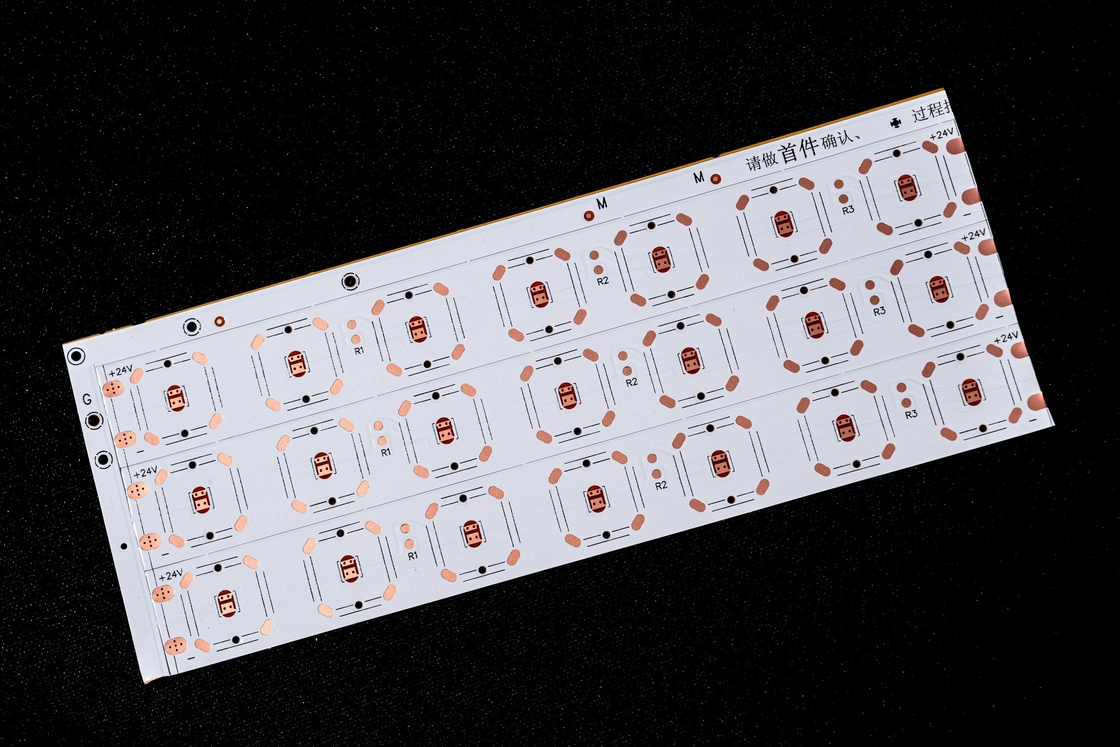

لوحة PCB مرنة لاسلكية لشريط LED، لوحة مزدوجة الطبقات، طلاء فيلم مزدوج الجانب، لوحة بيضاء

وصف المنتج:

موديل المنتج:HQ011
اسم المنتج: FPC شريط LED ملون
ميزات المنتج: لوحة مزدوجة الطبقات، طلاء فيلم مزدوج الجانب، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:

1. وفقًا لاحتياجاتك لتخصيص سمك المواد ومتطلبات العملية المختلفة FPC شريط LED ملون  وغيرها من لوحات الدوائر المرنة LED ذات الجانب الواحد والجانبين.

2. مرونة جيدة ومقاومة للانحناء

يحتوي المصنع على جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم.

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240X500mm (الحد 250X500mm)، ولا يوجد حد أدنى للحجم. لوحة المواد الملفوفة: أقصى عرض 240. أقصى طول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادي الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية وغيرها من المجالات ذات الدوائر البسيطة نسبيًا.

• بالمقارنة مع FPC أحادي الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة الثقوب، وتشكيل مسارات موصلة. تستخدم بشكل عام في الهواتف المحمولة وأدوات السيارات وغيرها من المنتجات.
• 3. لون قناع اللحام

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. اقترح استخدام الأصفر، الفيلم الأصفر مناسب للغالبية العظمى من المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك. 4. سمك رقائق النحاس

تشمل خيارات اللوحة الواحدة الدقيقة FPC 18um (0.5oz) و 35um (1oz);

يمكن اختيار اللوحة المزدوجة الطبقات الدقيقة FPC من 12um (0.33oz) و 18um (0.5oz) و 35um (1oz).

• يمكن للوحة الواحدة FPC العادية اختيار 18um / 25um / 35um (1oz) / 50um;
• يمكن اختيار اللوحات المزدوجة الطبقات FPC العادية من 18-25um أو 25-25um أو 35-35um أو 35-70um.
• 5. الحد الأدنى لعرض الخط / تباعد الخطوط
• في ظل الظروف العادية، كلما كان الأصغر هو الأصعب، زادت معدل العيوب، ويوصى عمومًا باستخدام 3mil على الأقل.

عملية الخدمة

1. الاستشارة

16 عامًا تركز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول مخصصة وتصميم الرسومات وتطوير منتجات جديدة وتقديم الدعم الفني ذات الصلة.

2. العرض

عينة أو اقتباس دفعة من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة وتنازلات الأسعار، إلى حد كبير للعملاء لتوفير التكاليف.

3. المهنة

تمتلك شركتنا ألمانيا واليابان وتايوان ومناطق أخرى من المعدات والتكنولوجيا المتقدمة والإنتاج الاحترافي على نطاق واسع. يغطي مصنعنا مساحة تقارب 20000 متر مربع، مع أكثر من 800 موظف و 50 من كبار الموظفين الفنيين.

4. التصميم

تقديم حلول للعملاء لوضع اللمسات الأخيرة على عدد من شهادات النظام الدولية، يمكن أن توفر إنتاج الركيزة والأسلاك وتصميم المبدأ والقالب والتصحيح والمكونات الإضافية والخدمة الشاملة لشبكة الصلب المفتوحة، 16 عامًا من التراكم المهني والفني، جدير باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في صنع عينات FPC وخدمات التخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للوحة الدوائر المرنة في غضون 5-7 أيام.
