كيف تصميم لوحة PCB؟
نحن صانعون للوحات المطبوعة المرنة من المهنة، يمكن أن نقدم لوحات FPC المرنة، لوحات FPC المرنة المطبوعة، لوحات HDI المطبوعةتصميم لوحة PCBشاشة عرض مرنة، وPCB الإلكترونية، وتجميع الدوائر المطبوعة، وتجميع بطاقات الدوائر وهلم جرا.

لوحة الأضواء اللوحة الطاقة المطبوعة مجلس إدارة الطاقة للوحة الدوائر مزدوجة الطبقة

وصف المنتج:

نموذج المنتج:HQ029

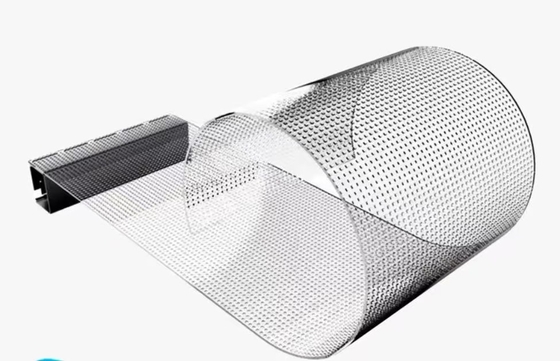

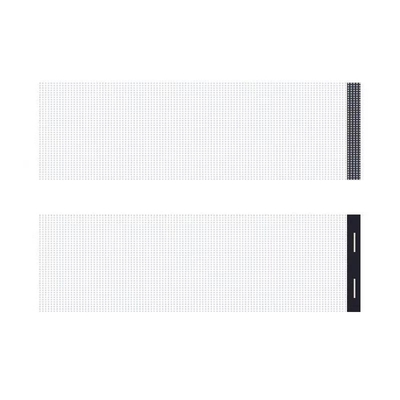

اسم المنتج: شاشة LED مرنة شفافة

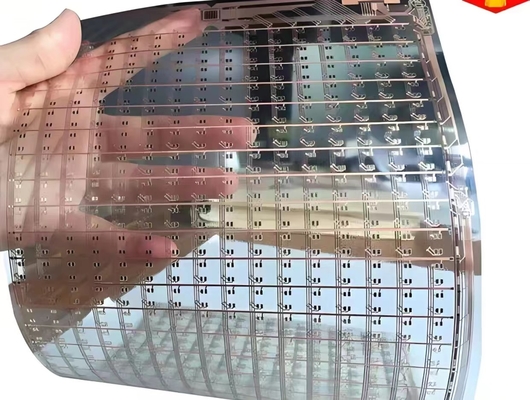

خصائص المنتج:لوحة دوائر مزدوجة الطبقة، فيلم أبيض مزدوج الجانبين، نص أسود،مضاد للأكسدة في سطح OSP

مواصفات المنتج:

1.نحن صانع Pcb مرن و FPC، وفقا لاحتياجاتك لتخصيص مختلف مواد سمك و متطلبات العمليةبطاقة الدوائر المرنة ذات الألوان ذات الشريط LED FPCمزدوج الجانب و متعدد الطبقات

2مرونة جيدة ومقاومة للإنحناء

المصنع لديه اختبار الانحناء المهنية، كل دفعة من المواد من خلال

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم لضمان جودة المنتج

معايير تصميم FPC

المعلمات التقنية الرئيسية:

1تقريباً الأبعاد:

الدقة FPC: الحجم الأقصى هو 240X500mm (حد 250X500mm) ، وليس هناك حد للحد الأدنى للحجم. لوحة المواد اللولبية: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2الرقم من طبقات على اللوحة

• هيكل اللوحة ذات الطبقة الواحدة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبياً.
• بالمقارنة مع FPC ذو الطبقة الواحدة ، تحتوي اللوحات ذات الجانبين على طبقتين من ورق النحاس ، وزيادة الممرات ، وتشكيل مسارات موصلة. يتم استخدامها بشكل عام في الهواتف المحمولة ،أدوات السيارات والمنتجات الأخرى.

3. أيتها القائمة لون القناع

ألوان قناع اللحام من FPC هي الأصفر والأسود والأبيض. اقترح استخدام الأصفر،الفيلم الأصفر مناسب للغالبية العظمى من المنتجات،مثل منتجات الكابلات المختلفة.يستخدم الفيلم الأسود عادة في المنتجات الراقية أو التي تمتص الضوء، مثل السيارات والهواتف المحمولة وشاشات LED ، إلخ. الفيلم الأبيض لديه طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر ، وغالبا ما يستخدم في المنتجات التي تتطلب الانعكاس ،مثل مصابيح الإضاءة، شاشات LED ، منتجات جمال طبية ، الخ

4سمك ورق النحاس

• تشمل خيارات لوحة واحدة من FPC الدقيقة 18um (0.5oz) و 35um (1oz) ؛
• يمكن اختيار لوحة FPC ذات الطبقة المزدوجة الدقيقة من 12um (0.33oz) ، 18um (0.5oz) ، و 35um (1oz).
• يمكن أن تختار لوحة واحدة من FPC العادية 18um / 25um / 35um (1oz) / 50um ؛
• يمكن اختيار ألواح FPC المزدوجة الطبقة العادية من 18-25um، 25-25um، 35-35um، أو 35-70um.

5الحد الأدنى لسرعة الخط / المسافة بين الخطين

في الظروف العادية، كلما كانت الصعوبة أصغر، كلما ارتفع معدل العيوب، ويوصى عموما باستخدام ما لا يقل عن 3 مليون.

عملية الخدمة

1-إستشارات

16 سنة تركز على تصميم لوحات الدوائر المرنة FPC وتصنيع البحث والتطوير، لتزويد العملاء مع الحلول المخصصة، رسومات التصميم،تطوير منتجات جديدة وتوفير الدعم التقني ذات الصلة.

2. عرض

عرض عينة أو دفعة من نفس النوع من التكنولوجيا، المواد، التكنولوجيا المتقدمة، تنازلات الأسعار، إلى حد كبير للعملاء لتوفير التكاليف.

3المهنة

شركتنا لديها ألمانيا واليابان وتايوان ومناطق أخرى من المعدات المتقدمة وتكنولوجيا الإنتاج، والإنتاج المهنية، والحجم.مع أكثر من 800 موظف و 50 من كبار الموظفين الفنيين.

4التصميم

توفير حلول للعملاء لإنهاء عدد من شهادات النظام الدولي، يمكن أن توفر إنتاج الركيزة، الأسلاك، تصميم المبدأ، القالب، الملصق،الخدمة ذات المحطة الواحدة للشبكة الفولاذية المفتوحة، 16 عاما من مستوى المهنية والتقنية هطول، يستحق اختيارك والثقة.

5صنع العينات

نحن متخصصون في صنع عينة FPC وخدمات التخصيص ، ولدى الشركة خط إنتاج سريع ، مثل: يمكن الانتهاء من عينات لوحة الدوائر المرنة المزدوجة في غضون 5-7 أيام.

الشهادات والشرف

الرجاء ملاحظة:

جميع الصور على هذا الموقع حقيقية. بسبب التغيرات في الإضاءة، زاوية التصوير، ووضوح الشاشة، قد يكون للصورة التي تراها درجة معينة من الانحرافات اللونية.غونغ دونغ هونغ تشي هي شركة مصنعة للوحات الدوائر المهنية مع 16 عاما من التاريخ في الصينمنتجاتنا يتم تحديثها وتحديثها كل عام ونحن متخصصون في جميع أنواع صنع عينة FPC وخدمات التخصيص، إذا كنت مهتمة في منتجاتنا،من فضلك أخبرنا بمتطلباتك، وسوف نساعدك على توفير الحلول المهنية، وإنتاج الركيزة، الأسلاك، تصميم المبدأ، والقالب، وملصق، وصلة في وغيرها من خدمة واحدة.

الرجاء الاتصال بنا على الخط أو إرسال البريد الإلكتروني لنا،وسوف نقدم لك خدمة فردية من فريق المبيعات المهنية لدينا.شكراً على وقتك
