كيفية تصميم لوحة PCB؟

نحن مصنعون محترفون للوحات الدوائر المطبوعة المرنة، يمكننا توفير لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة HDI، شرائط إضاءة LED SMD، شرائط LED COB، تصميم لوحات PCB، شاشات عرض LED مرنة، لوحات الدوائر المطبوعة الإلكترونية، تجميع لوحات الدوائر المطبوعة، تجميع بطاقات الدوائر، لوحات دوائر أجهزة تجميل الوجه المنزلية وأجهزة نمو الشعر وما إلى ذلك.

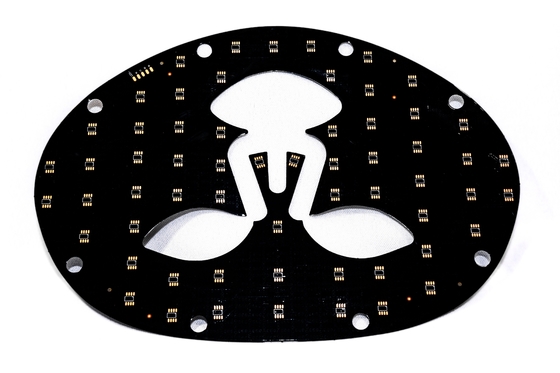

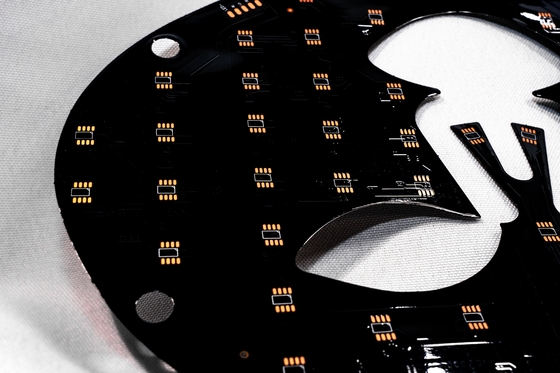

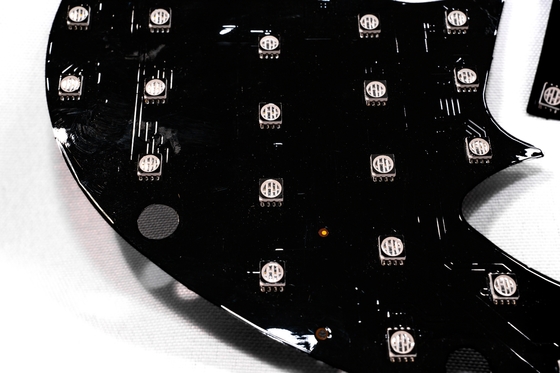

لوحة دوائر مطبوعة احترافية لقناع الجمال LED بتقنية SMT المتقدمة

مثالي لمنتجات تجديد شباب البشرة

وصف المنتج:

موديل المنتج:HQ010
اسم المنتج: لوحة دوائر مطبوعة FPC لجهاز الجمال الفوتوني / لوحة دوائر مطبوعة لقناع الجمال LED
ميزات المنتج: لوحة مزدوجة الطبقات، طلاء فيلم مزدوج الجوانب، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:

1. وفقًا لاحتياجاتك لتخصيص سماكة مواد مختلفة ومتطلبات عملية للوحة دوائر مطبوعة مرنة لقناع LED، لوحة قناع LED أحادية ومزدوجة الجوانب متعددة الطبقات.

2. مرونة جيدة ومقاومة للانحناء

المصنع لديه جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.

• مقارنةً بلوحات FPC أحادية الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأدوات السيارات، وغيرها من المنتجات.
• 3. لون

قناع اللحام ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك.

4. سماكة رقائق النحاس

تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛

• يمكن اختيار لوحة FPC مزدوجة الطبقات الدقيقة من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة FPC العادية أحادية الطبقة الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار لوحات FPC العادية مزدوجة الطبقات من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.
• 5. الحد الأدنى لعرض الخط / تباعد الخطوط

في الظروف العادية، كلما كان الصغر أكبر، زادت صعوبة معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. استشارات

16 عامًا من التركيز على تصميم وتصنيع البحث والتطوير للوحات الدوائر المطبوعة المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم دعم فني ذي صلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة والأسعار التفضيلية، لتوفير التكاليف للعملاء بشكل كبير.

3. احترافية

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، وإنتاج احترافي، وعلى نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. تصميم

تقديم حلول للعملاء لإنهاء العديد من شهادات النظام الدولية، ويمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والإدخال، وفتح شبكة فولاذية كخدمة متكاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.

5. صنع عينات

نحن متخصصون في خدمات صنع عينات FPC وتخصيصها، تمتلك الشركة خط إنتاج سريع، مثل: عينات اللوحات المزدوجة للدوائر المطبوعة المرنة يمكن إكمالها في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى ملاحظة:

جميع الصور على هذا الموقع حقيقية. بسبب التغييرات في الإضاءة وزاوية التصوير ودقة العرض، قد تحتوي الصورة التي تراها على درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع تاريخ 16 عامًا في الصين. يتم تحديث منتجاتنا وترقيتها سنويًا ونحن متخصصون في جميع أنواع خدمات صنع عينات FPC وتخصيصها، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في تقديم حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والإدخال وغيرها من الخدمات المتكاملة.

يرجى الاتصال بنا عبر الإنترنت أو مراسلتنا عبر البريد الإلكتروني،

وسنوفر لك خدمة فردية من فريق المبيعات المحترف لدينا.شكرا لوقتك.
