لوحة دوائر مطبوعة مخصصة لتجميع شرائط إضاءة COB، توفير خدمة تجميع لوحات الدوائر المطبوعة

وصف المنتج:

موديل المنتج:HQ052

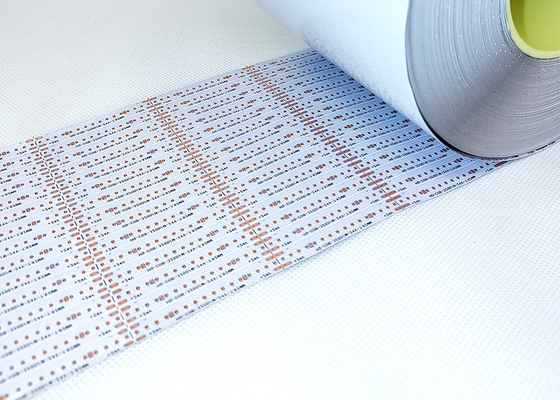

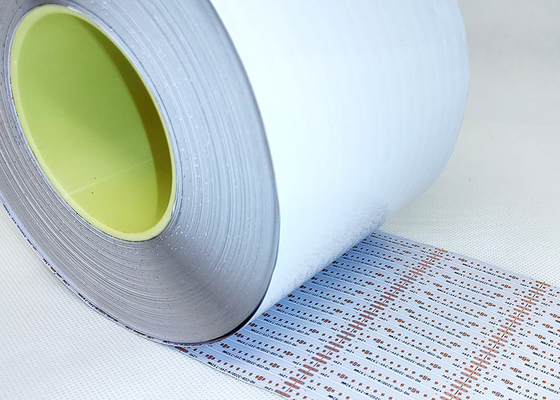

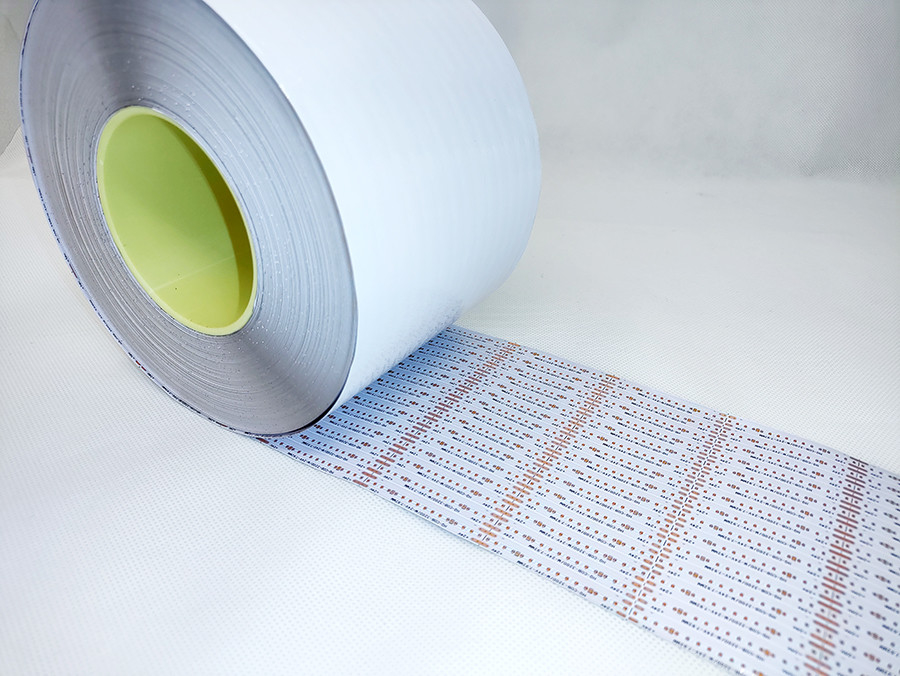

اسم المنتج:لوحة دوائر شريط إضاءة COB بطول لا نهائي
ميزات المنتج: لوحة مزدوجة الطبقات، طلاء فيلم مزدوج الجوانب، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:

1. نحن مصنعون للوحات الدوائر المرنة (Flexible Pcb) و FPC، وفقًا لاحتياجاتك لتخصيص سماكة مواد مختلفة ومتطلبات عملية مختلفة للوحات الدوائر المرنة لشرائط إضاءة COB بطول لا نهائي، وشرائط LED الملونة FPC وغيرها من لوحات الدوائر المرنة LED ذات الطبقة الواحدة، والطبقة المزدوجة والمتعددة الطبقات.

2. مرونة جيدة ومقاومة للانحناء

المصنع لديه جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم لضمان جودة المنتج.

معلمات تصميم FPC

المعلمات التقنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240X500 مم (الحد 250X500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.

• مقارنةً بلوحات FPC أحادية الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الثقوب، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأجهزة السيارات وغيرها من المنتجات.
• 3. لون

قناع اللحام ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل مختلف منتجات الكابلات. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، إلخ. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، إلخ.

4. سماكة

رقائق النحاس

• تشمل خيارات اللوحة الأحادية FPC الدقيقة 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار اللوحة المزدوجة FPC الدقيقة من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة الأحادية FPC العادية الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار اللوحات المزدوجة FPC العادية من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / تباعد الخطوط

في الظروف العادية، كلما كان الصغر أكبر، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. الاستشارات

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول مخصصة، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد، تكنولوجيا متقدمة، أسعار تفضيلية، لتوفير التكاليف للعملاء بشكل كبير.

3. احترافية

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، إنتاج احترافي، على نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. تصميم

تقديم حلول للعملاء لإنهاء العديد من شهادات الأنظمة الدولية، يمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والإدخال، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة المهنية والتقنية، جديرة باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في خدمات صنع عينات FPC والتخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة FPC في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى ملاحظة:

جميع الصور على هذا الموقع حقيقية. بسبب التغييرات في الإضاءة وزاوية التصوير ودقة العرض، قد تظهر الصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر ولها تاريخ 16 عامًا في الصين. يتم تحديث منتجاتنا وترقيتها كل عام ونتخصص في جميع أنواع خدمات صنع عينات FPC والتخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في تقديم حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والإدخال وغيرها من الخدمات الشاملة.

يرجى الاتصال بنا عبر الإنترنت أو مراسلتنا عبر البريد الإلكتروني،وسنوفر لك خدمة فردية من فريق المبيعات المحترف لدينا.شكرا لوقتك.
