كيفية تصميم لوحة PCB؟
نحن مصنعون محترفون للوحات الدوائر المطبوعة المرنة، يمكننا توفير لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة HDI، شرائط إضاءة LED SMD، شرائط LED COB، تصميم لوحات PCB، شاشات عرض LED مرنة، لوحات الدوائر الإلكترونية، تجميع الدوائر المطبوعة، تجميع بطاقات الدوائر وما إلى ذلك.

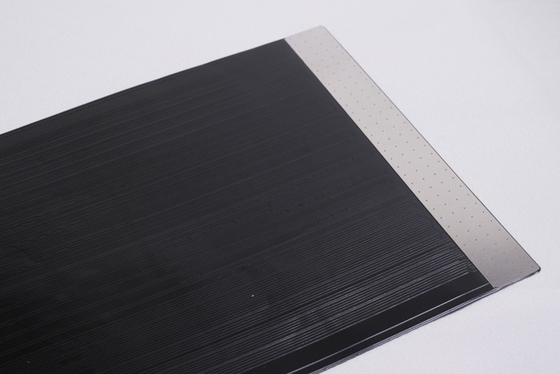

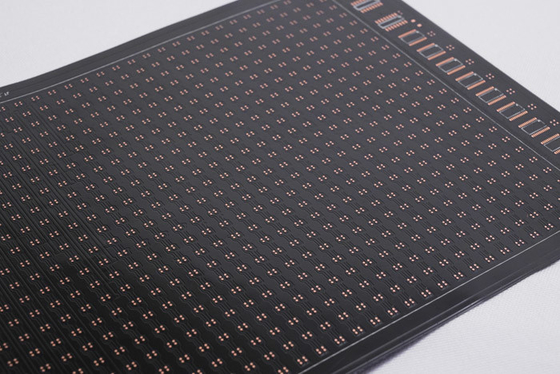

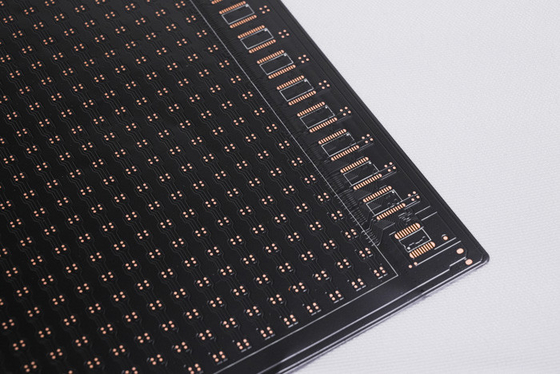

تجميع لوحة الدوائر الإلكترونية FPC لشاشة عرض LED مرنة بنص أسود
وصف المنتج:
موديل المنتج:HQ050
اسم المنتج:شاشة عرض LED مرنة FPC
ميزات المنتج: لوحة دوائر مزدوجة الطبقة، فيلم أسود مزدوج الجوانب، نص أسود، طلاء ذهبي للسطح
مواصفات المنتج:
1. نحن الشركة المصنعة للوحات الدوائر المطبوعة المرنة FPC و FPC، وفقًا لاحتياجاتك لتخصيص سماكة مواد مختلفة ومتطلبات عملية لشرائط إضاءة LED FPC، FPC دقيقة، شرائط LED ملونة FPC وغيرها من لوحات الدوائر المطبوعة المرنة LED ذات الطبقة الواحدة، المزدوجة الجوانب والمتعددة الطبقات.
2. مرونة جيدة ومقاومة للانحناء
يحتوي المصنع على جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر
عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم لضمان جودة المنتج.
معلمات تصميم FPC
المعلمات الفنية الرئيسية:
1. حول الأبعاد:
FPC دقيقة: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوح مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.
2. عدد الطبقات على اللوحة
- هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
- مقارنةً باللوحات أحادية الطبقة FPC، تحتوي اللوحات مزدوجة الجوانب على طبقتين من النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة وأجهزة السيارات وغيرها من المنتجات.
3. لون قناع اللحام
ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، إلخ. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، إلخ.
4. سمك رقائق النحاس
- تشمل خيارات اللوحة الفردية FPC الدقيقة 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
- يمكن اختيار لوحة FPC الدقيقة مزدوجة الطبقات من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
- يمكن للوحة FPC العادية أحادية الطبقة الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
- يمكن اختيار لوحات FPC العادية مزدوجة الجوانب من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.
5. الحد الأدنى لعرض الخط / تباعد الخطوط
في الظروف العادية، كلما كان الصغر أكبر، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.
عملية الخدمة
- الاستشارات
16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المطبوعة المرنة FPC، لتزويد العملاء بحلول مخصصة، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.
- عرض أسعار
عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة والأسعار التفضيلية، مما يوفر للعملاء تكاليف كبيرة.
- احترافية
تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، إنتاج احترافي، على نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.
- تصميم
تقديم حلول للعملاء لإنهاء العديد من شهادات النظام الدولية، يمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.
- صنع العينات
نحن متخصصون في خدمات صنع عينات FPC والتخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات لوحات الدوائر المطبوعة المرنة مزدوجة الجوانب في غضون 5-7 أيام.
الشهادات والأوسمة
يرجى ملاحظة:
جميع الصور على هذا الموقع حقيقية. بسبب التغييرات في الإضاءة ودقة العرض، قد يكون للصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع تاريخ 16 عامًا في الصين. يتم تحديث منتجاتنا وترقيتها سنويًا ونتخصص في جميع أنواع خدمات صنع عينات FPC والتخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في تقديم حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل وغيرها من الخدمات الشاملة.
يرجى الاتصال بنا عبر الإنترنت أو مراسلتنا عبر البريد الإلكتروني، وسنقدم لك خدمة فردية من فريق المبيعات المحترف لدينا. شكرًا لوقتك.
