تصميم وتصنيع لوحات الدوائر المرنة FPC لشريط إضاءة LED المخصص

وصف المنتج:

موديل المنتج:HQ031

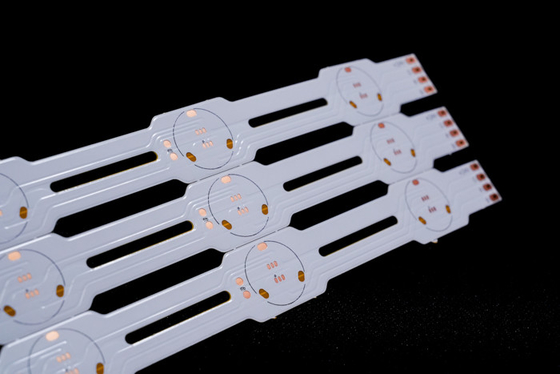

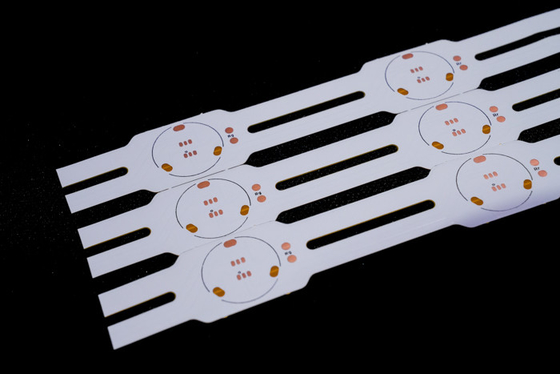

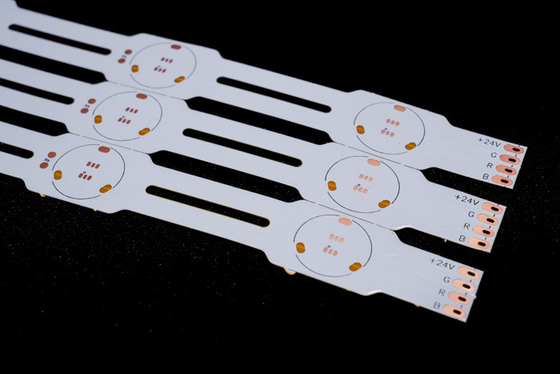

اسم المنتج:شريط إضاءة LED FPC  2835-24LEDS/PCS-503*12-24V-S size
ميزات المنتج: لوحة دوائر مزدوجة الطبقات، فيلم أبيض على الوجهين، نص أبيض،مضاد للأكسدة OSP على السطح

مواصفات المنتج:

1. نحن مصنعون للوحات الدوائر المرنة FPC، وفقًا لاحتياجاتك لتخصيص سمك المواد المختلفة ومتطلبات المعالجة لشريط إضاءة LED FPC، FPC دقيقة، FPC شريط LED ملون وغيرها من لوحات الدوائر المرنة LED مع جانب واحد، على الوجهين ومتعدد الطبقات.

2. مرونة جيدة ومقاومة للانحناء

يحتوي المصنع على جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم لضمان جودة المنتج.

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيقة: الحد الأقصى للحجم هو 240X500mm (الحد 250X500mm)، ولا يوجد حد للحد الأدنى للحجم. لوحة المواد الملفوفة: أقصى عرض 240. أقصى طول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية وغيرها من المجالات ذات الدوائر البسيطة نسبيًا.

• بالمقارنة مع FPC أحادية الطبقة، تحتوي اللوحات ذات الوجهين على طبقتين من رقائق النحاس، وزيادة الثقوب، وتشكيل مسارات موصلة. تستخدم بشكل عام في الهواتف المحمولة وأدوات السيارات وغيرها من المنتجات.
• 3. لون قناع اللحام

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. نقترح استخدام الأصفر، الفيلم الأصفر مناسب للغالبية العظمى من المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو المنتجات الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك. 4. سمك رقائق النحاس

تشمل خيارات اللوحة الواحدة FPC الدقيقة 18um (0.5oz) و 35um (1oz);

يمكن اختيار اللوحة ذات الطبقتين FPC الدقيقة من 12um (0.33oz) و 18um (0.5oz) و 35um (1oz).

• يمكن للوحة الواحدة FPC العادية اختيار 18um / 25um / 35um (1oz) / 50um؛
• يمكن اختيار اللوحات ذات الطبقتين FPC العادية من 18-25um و 25-25um و 35-35um أو 35-70um.
• 5. الحد الأدنى لعرض الخط / تباعد الخطوط
• في ظل الظروف العادية، كلما كان الأصغر هو الأصعب، زاد معدل العيوب، ويوصى عمومًا باستخدام 3mil على الأقل.

عملية الخدمة

1. الاستشارة

16 عامًا تركز على تصميم وتصنيع لوحات الدوائر المرنة FPC والبحث والتطوير، لتزويد العملاء بحلول مخصصة وتصميم الرسومات وتطوير منتجات جديدة وتقديم الدعم الفني ذات الصلة.

2. العرض

عينة أو عرض أسعار مجمعة من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة وتنازلات الأسعار، مما يوفر للعملاء الكثير من التكاليف.

3. الاحتراف

تمتلك شركتنا ألمانيا واليابان وتايوان ومناطق أخرى من المعدات والتكنولوجيا المتقدمة للإنتاج والإنتاج الاحترافي على نطاق واسع. يغطي مصنعنا مساحة تقارب 20000 متر مربع، ويعمل به أكثر من 800 موظف و 50 من كبار الموظفين الفنيين.

4. التصميم

تقديم حلول للعملاء لوضع اللمسات الأخيرة على عدد من شهادات النظام الدولية، يمكن أن توفر إنتاج الركيزة والأسلاك وتصميم المبدأ والقالب والتصحيح والمكونات الإضافية والخدمة الشاملة لشبكة الصلب المفتوحة، 16 عامًا من التراكم المهني والتقني، جدير باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في صنع عينات FPC وخدمات التخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للوحات الدوائر المرنة في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى الملاحظة:

جميع الصور الموجودة على هذا الموقع حقيقية. نظرًا للتغيرات في الإضاءة وزاوية التصوير ودقة العرض، قد يكون للصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع 16 عامًا من التاريخ في الصين. يتم تحديث منتجاتنا وترقيتها كل عام ونتخصص في جميع أنواع صنع عينات FPC وخدمات التخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في توفير حلول احترافية وإنتاج الركيزة والأسلاك وتصميم المبدأ والقالب والتصحيح والمكونات الإضافية وغيرها من الخدمات الشاملة.

يرجى الاتصال بنا عبر الإنترنت أو عبر البريد الإلكتروني،

وسنوفر لك خدمة فردية من فريق المبيعات المحترف لدينا.

شكرا لك على وقتك.
