كيفية تصميم لوحة PCB؟

نحن مصنعون محترفون للوحات الدوائر المطبوعة المرنة، يمكننا توفير لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة المرنة FPC، لوحات الدوائر المطبوعة HDI، شرائط إضاءة LED SMD، شرائط LED COB، تصميم لوحات PCB، شاشات عرض LED مرنة، لوحات PCB إلكترونية، تجميع لوحات الدوائر المطبوعة، تجميع بطاقات الدوائر، لوحات دوائر أجهزة تجميل الوجه المنزلية وأجهزة نمو الشعر وما إلى ذلك.

وصف المنتج:

موديل المنتج: HQ007

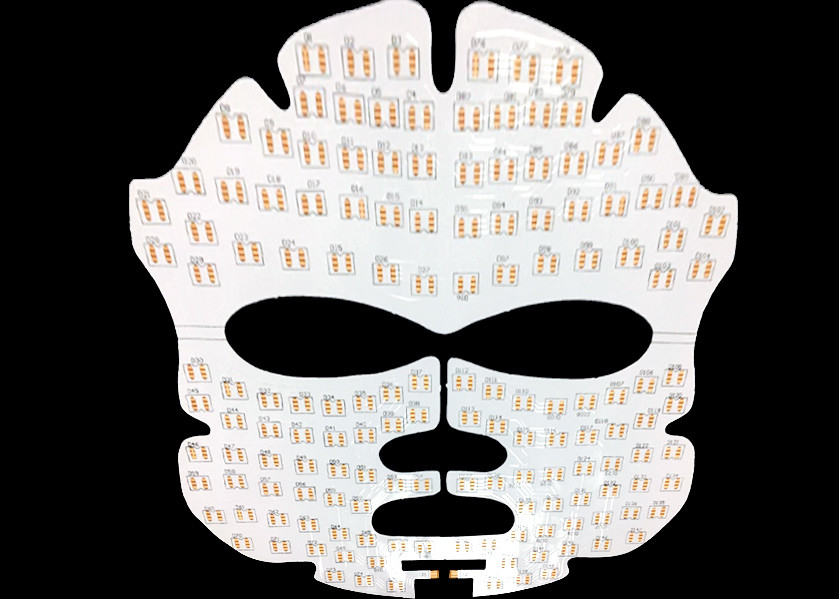

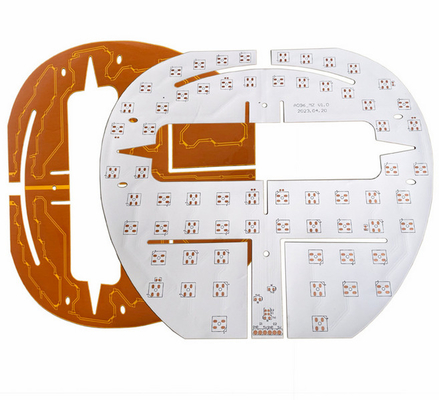

اسم المنتج: لوحة FPC لجهاز تجميل الفوتون / لوحة دوائر قناع الجمال LED
ميزات المنتج: لوحة مزدوجة الطبقات، طلاء مزدوج الجوانب، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:

1. وفقًا لاحتياجاتك لتخصيص سماكة مواد مختلفة ومتطلبات عملية للوحة دوائر قناع LED المرنة، لوحة قناع LED أحادية ومزدوجة الجوانب متعددة الطبقات.

2. مرونة جيدة ومقاومة للانحناء

المصنع لديه جهاز اختبار انحناء احترافي، كل دفعة من المواد تمر عبر

عشرات الآلاف من اختبارات الانحناء قبل الإنتاج الضخم

معلمات تصميم FPC

المعلمات التقنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة

• هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• مقارنةً بلوحات FPC أحادية الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة وأجهزة السيارات وغيرها من المنتجات.

3. لون قناع اللحام

ألوان أقنعة اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED وما إلى ذلك. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية وما إلى ذلك.

4. سماكة رقائق النحاس

• تشمل خيارات لوحة FPC الدقيقة أحادية اللوحة 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار لوحة FPC الدقيقة مزدوجة الطبقات من 12 ميكرومتر (0.33 أونصة) و 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة).
• يمكن للوحة FPC العادية أحادية اللوحة الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار لوحات FPC العادية مزدوجة الطبقات من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط / تباعد الخطوط

في الظروف العادية، كلما زادت الصعوبة، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. الاستشارات

   16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المطبوعة المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

   عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة والأسعار التفضيلية، مما يوفر تكاليف كبيرة للعملاء.

3. احترافية

   تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، وإنتاج احترافي، ونطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا رئيسيًا رفيع المستوى.

4. تصميم

   تقديم حلول للعملاء لإنهاء العديد من شهادات الأنظمة الدولية، ويمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.

5. صنع عينات

   نحن متخصصون في خدمات صنع عينات FPC وتخصيصها، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات لوحات الدوائر المطبوعة المرنة مزدوجة الطبقات في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى ملاحظة:

جميع الصور على هذا الموقع حقيقية. بسبب التغييرات في الإضاءة وزاوية التصوير ودقة العرض، قد يكون للصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة محترفة للوحات الدوائر مع تاريخ 16 عامًا في الصين. يتم تحديث منتجاتنا وترقيتها كل عام ونتخصص في جميع أنواع خدمات صنع عينات FPC وتخصيصها، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في تقديم حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل وغيرها من الخدمات الشاملة.

يرجى الاتصال بنا عبر الإنترنت أو مراسلتنا عبر البريد الإلكتروني، وسنقدم لك خدمة فردية من فريق المبيعات المحترف لدينا. شكرًا لوقتك.
