شريط LED أبيض مخصص لوحة دوائر مرنة للأجهزة الآلية وإضاءة LED

وصف المنتج:

موديل المنتج:HQ004

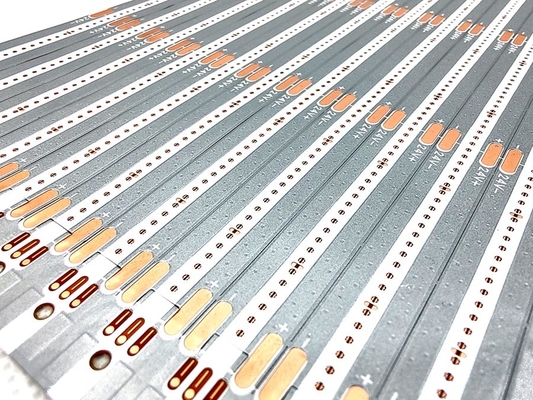

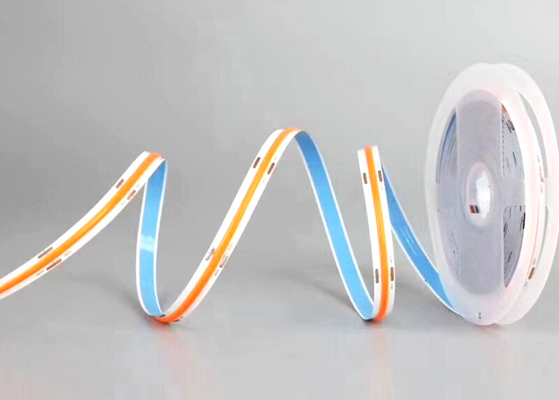

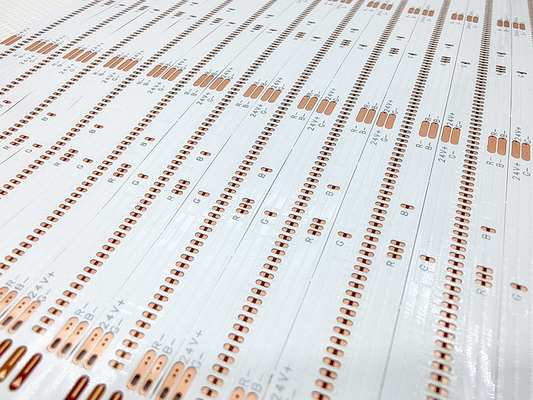

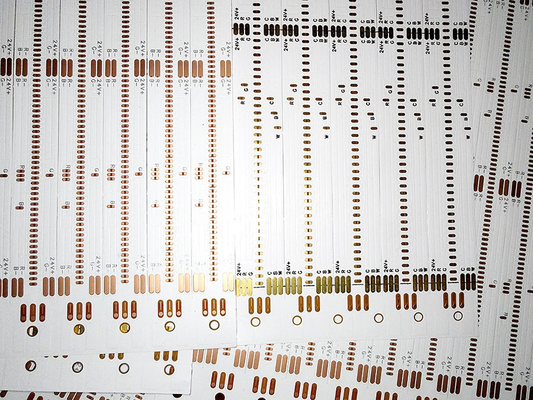

اسم المنتج: شريط إضاءة COB FPC
ميزات المنتج: لوحة مزدوجة الطبقات، طلاء فيلم مزدوج الجوانب، لوحة بيضاء، نص أسود، مضاد للأكسدة OSP

مواصفات المنتج:دعم أنماط مختلفة من لوحات FPC المرنة غير القياسية المخصصة

معلمات تصميم FPC

المعلمات التقنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأجهزة الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.

• مقارنةً باللوحات أحادية الطبقة FPC، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تُستخدم بشكل عام في الهواتف المحمولة، والأجهزة الآلية، وغيرها من المنتجات.
• 3. لون

قناع اللحام ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يُستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، وما إلى ذلك. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يُستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، وما إلى ذلك.

4. سمك رقائق النحاس

تشمل خيارات اللوحة الفردية FPC الدقيقة 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛

• يمكن اختيار لوحة FPC الدقيقة مزدوجة الطبقات من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة FPC العادية أحادية الطبقة الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار لوحات FPC العادية مزدوجة الطبقات من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.
• 5. الحد الأدنى لعرض الخط / تباعد الخطوط

في الظروف العادية، كلما قلّت الصعوبة، زاد معدل العيوب، ويُنصح بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. استشارات

16 عامًا من التركيز على تصميم وتصنيع البحث والتطوير للوحات الدوائر المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتوفير دعم فني ذي صلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد، تكنولوجيا متقدمة، أسعار تفضيلية، لتوفير التكاليف للعملاء بشكل كبير.

3. احترافية

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، إنتاج احترافي، على نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. تصميم

توفير حلول للعملاء لإنهاء عدد من شهادات الأنظمة الدولية، يمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة المهنية والتقنية، جديرة باختيارك وثقتك.

5. صنع عينات

نحن متخصصون في خدمات صنع عينات FPC والتخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة FPC في غضون 5-7 أيام.

الشهادات والأوسمة

يرجى ملاحظة:

جميع الصور على هذا الموقع حقيقية. بسبب التغييرات في الإضاءة وزاوية التصوير ودقة العرض، قد يكون للصورة التي تراها درجة معينة من الانحراف اللوني. GongDong HongQi هي شركة مصنعة للوحات الدوائر الاحترافية بتاريخ 16 عامًا في الصين. يتم تحديث منتجاتنا وترقيتها سنويًا ونتخصص في جميع أنواع خدمات صنع عينات FPC والتخصيص، إذا كنت مهتمًا بمنتجاتنا، فيرجى إخبارنا بمتطلباتك، وسنساعدك في تقديم حلول احترافية، وإنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل وغيرها من الخدمات الشاملة.

يرجى الاتصال بنا عبر الإنترنت أو مراسلتنا عبر البريد الإلكتروني،

وسنوفر لك خدمة فردية من فريق المبيعات المحترف لدينا.شكرا لوقتك.
