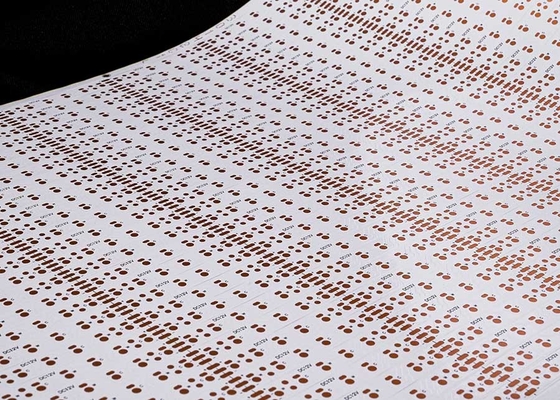

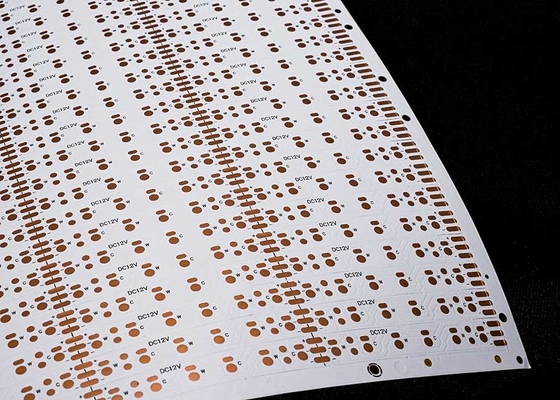

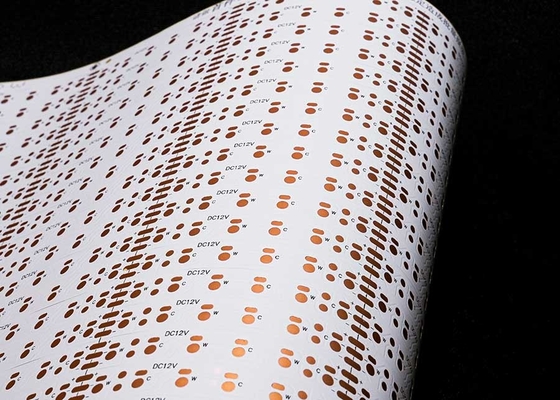

لوحة دوائر مرنة مخصصة لشرائط LED بجميع الأحجام مناسبة لإضاءة LED 12 فولت 24 فولت FPCB

وصف المنتج:

موديل المنتج: HQ30142
اسم المنتج: لوحة دوائر مرنة لشرائط LED
ميزات المنتج: لوحة مزدوجة الطبقات مع طبقة بيضاء مزدوجة الجوانب وحروف سوداء OSP مضادة للأكسدة

مواصفات المنتج: 2835لوحة دوائر مرنة لشرائط LED، 60 نبضة ضوئية لكل قطعة، الحجم: 8 * 503 مم، لوحة مزدوجة الجوانب 12 فولت بطبقة بيضاء FPCB

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240 × 500 مم (الحد 250 × 500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.

• مقارنةً باللوحات FPC أحادية الطبقة، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأجهزة السيارات، وغيرها من المنتجات.
• 3. لون

قناع اللحام ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، فالطبقة الصفراء مناسبة لغالبية المنتجات، مثل منتجات الكابلات المختلفة. تستخدم الطبقة السوداء بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، وما إلى ذلك. تتميز الطبقة البيضاء بطبقة إضافية من الطلاء الأبيض مقارنة بالطبقة الصفراء، وغالبًا ما تستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، وما إلى ذلك.

4. سمك رقائق النحاس

تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛

• يمكن اختيار اللوحة مزدوجة الطبقات لـ FPC الدقيق من 12 ميكرومتر (0.33 أونصة) و 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة).
• يمكن للوحة الفردية لـ FPC العادية الاختيار من بين 18 ميكرومتر / 25 ميكرومتر / 35 ميكرومتر (1 أونصة) / 50 ميكرومتر؛
• يمكن اختيار اللوحات مزدوجة الطبقات لـ FPC العادية من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.
• 5. الحد الأدنى لعرض الخط / تباعد الخطوط

في الظروف العادية، كلما كان الصعوبة أقل، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. استشارات

16 عامًا من التركيز على تصميم وتصنيع البحث والتطوير للوحات الدوائر المرنة FPC، لتزويد العملاء بحلول شخصية ورسومات تصميم وتطوير منتجات جديدة وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة والأسعار التفضيلية، مما يوفر تكاليف كبيرة للعملاء.

3. احترافية

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، وإنتاج احترافي، وحجم كبير. تغطي مصانعنا مساحة تقارب 20 ألف متر مربع، ويعمل بها أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. تصميم

تقديم حلول للعملاء لإنهاء عدد من شهادات الأنظمة الدولية، ويمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والإدخال، وفتح شبكة فولاذية كخدمة شاملة، و 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.

5. صنع عينات

نحن متخصصون في خدمات صنع عينات FPC والتخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة للدوائر المرنة في غضون 5-7 أيام.
