موديل المنتج: HQ30140
اسم المنتج: لوحة دوائر مرنة بشريط LED
ميزات المنتج: 2835-60leds/PCS-5*503-5V

لوحة مزدوجة الطبقات مع طبقة بيضاء مزدوجة الجوانب، حروف سوداء، مضادة للأكسدة OSP

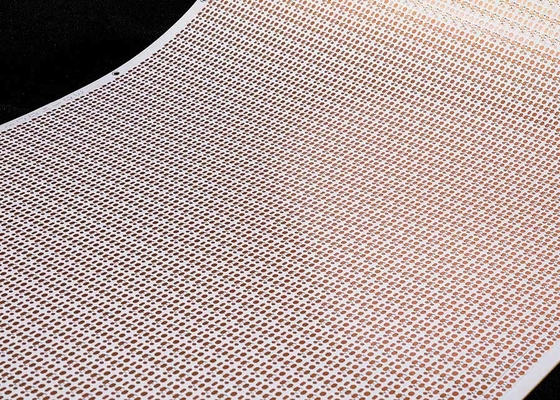

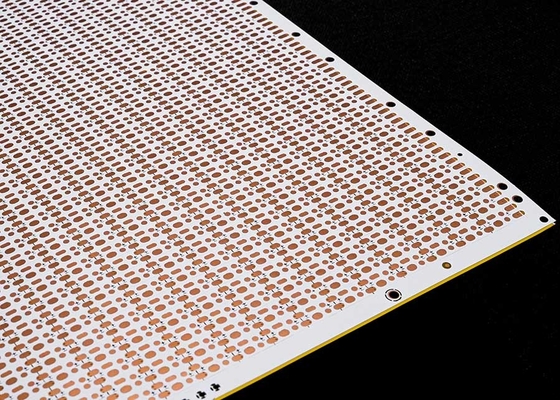

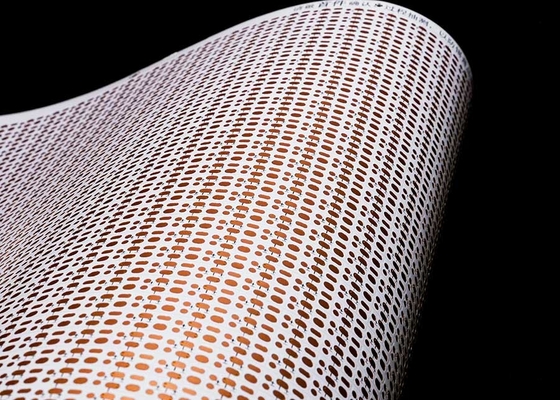

مواصفات المنتج: لوحة دوائر مرنة بشريط LED 2835، 60 مصباحًا لكل قطعة، الحجم: 5*503 مم، لوحة مزدوجة الجوانب 5 فولت، طبقة بيضاء FPCB

المعلمات التقنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240X500 مم (الحد 250X500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة مواد اللف: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد طبقات اللوحة

• هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• مقارنةً باللوحات أحادية الطبقة FPC، تحتوي اللوحات مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الثقوب، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأجهزة السيارات، وغيرها من المنتجات.

3. لون قناع اللحام

ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، فالطبقة الصفراء مناسبة لغالبية المنتجات، مثل منتجات الكابلات المختلفة. تستخدم الطبقة السوداء بشكل شائع في المنتجات الراقية أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، إلخ. تتميز الطبقة البيضاء بطبقة إضافية من الطلاء الأبيض مقارنة بالطبقة الصفراء، وغالبًا ما تستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، إلخ.

4. سمك رقاقة النحاس

• تشمل خيارات اللوحة الفردية FPC الدقيقة 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛
• يمكن اختيار اللوحة المزدوجة FPC الدقيقة من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة الفردية FPC العادية الاختيار من بين 18 ميكرومتر/25 ميكرومتر/35 ميكرومتر (1 أونصة)/50 ميكرومتر؛
• يمكن اختيار اللوحات المزدوجة FPC العادية من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.

5. الحد الأدنى لعرض الخط/تباعد الخطوط

في الظروف العادية، كلما زادت الصعوبة، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

1. الاستشارة

16 عامًا من التركيز على تصميم وتطوير وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول شخصية، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عرض أسعار عينات أو دفعات من نفس النوع من التكنولوجيا والمواد، والتكنولوجيا المتقدمة، وخصومات الأسعار، مما يوفر تكاليف كبيرة للعملاء.

3. الاحتراف

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، وإنتاج احترافي، وعلى نطاق واسع. تغطي مصانعنا مساحة تقارب 20 ألف متر مربع، ويعمل بها أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. التصميم

تقديم حلول للعملاء لإنهاء عدد من شهادات الأنظمة الدولية، ويمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة الفنية والمهنية، جديرة باختيارك وثقتك.

5. صنع العينات

نحن متخصصون في خدمات صنع عينات FPC والتخصيص، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات اللوحات المزدوجة FPC في غضون 5-7 أيام.
