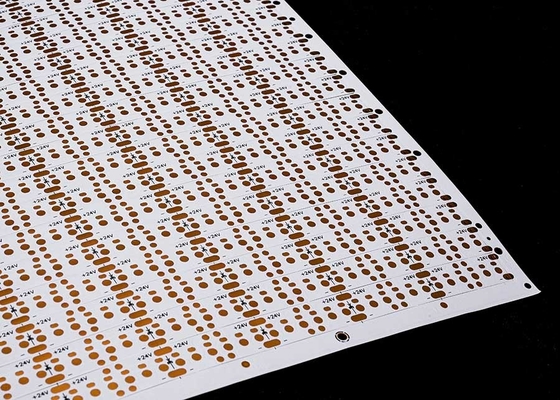

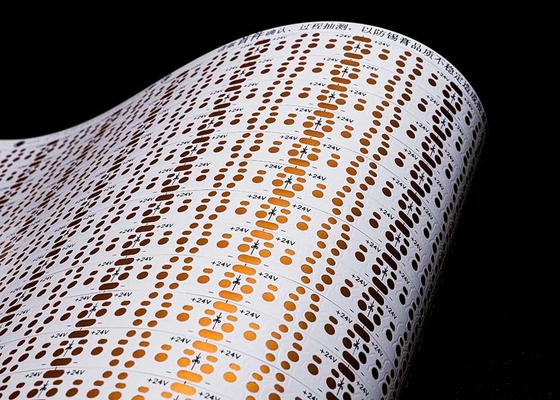

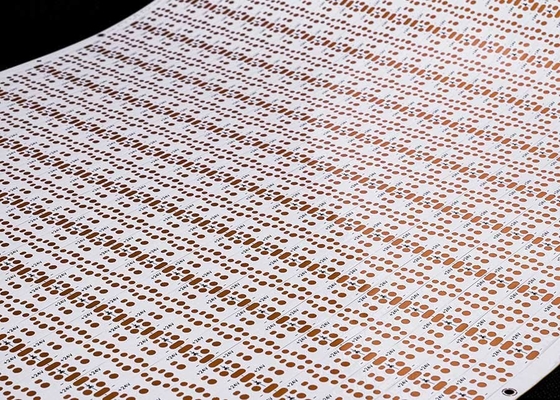

2835 LED شريط الدائرة المرن مع 120light يدق الطبقة المزدوجة 24V FPCB

وصف المنتج:

نموذج المنتج: HQ30125
اسم المنتج: لوحة دائرة الشريط LED مرنة
ميزات المنتج: 2835-120s PCS-10*502.5-24V FPCB

لوحة طبقة مزدوجة مع فيلم أبيض مزدوج سود

مواصفات المنتج: 2835LED شريط الدائرة المرن ، 120 نبضة الضوء لكل قطعة ، الحجم: 10*502.5mm ، 24 فولت على الوجهين الأفلام البيضاء FPCB

معلمات تصميم FPC

المعلمات الفنية الرئيسية:

1.about أبعاد:

Precision FPC: الحد الأقصى للحجم IS240 × 500 مم (LIMIT250X500MM) ، وليس هناك حد للحجم الأدنى. لوحة المواد لفة: الحد الأقصى عرض 240. الحد الأقصى للطول 100 متر.

2. العدد ل طبقات على السبورة

• بنية لوحة الطبقة الواحدة بسيطة وتستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.
• بالمقارنة مع FPC أحادي الطبقة ، تحتوي الألواح ذات الوجهين على طبقتين من رقائق النحاس ، وزيادة VIAs ، ومسارات موصلة تشكلت. يتم استخدامها بشكل عام في الهواتف المحمولة وأدوات السيارات وغيرها من المنتجات.

3. لحام لون قناع

ألوان قناع اللحام من FPC صفراء وأسود وأبيض. اقترح استخدام الفيلم الأصفر والأصفر مناسب للغالبية العظمى من المنتجات ، مثل العديد من منتجات الكابلات. يستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو امتصاص الضوء ، مثل السيارات ، والهواتف المحمولة ، وشاشات LED ، إلخ. يحتوي الفيلم الأبيض على طبقة إضافية من الطلاء الأبيض مقارنةً بالفيلم الأصفر ، وغالبًا ما يتم استخدامه في المنتجات التي تتطلب انعكاسًا ، مثل تركيبات الإضاءة ، وعروض LED ، وعروض الجمال الطبي ، وما إلى ذلك.

4. سمك رقائق النحاس

• تشمل خيارات Precision FPC الفردية 18UM (0.5 أوقية) و 35um (1oz) ؛
• يمكن اختيار لوحة الطبقة المزدوجة الدقيقة FPC من 12um (0.33 أوقية) ، 18UM (0.5 أوقية) ، و 35um (1 أوقية).
• يمكن للوحة الفردية العادية FPC اختيار 18UM/25UM/35UM (1 أوقية)/50um ؛
• يمكن اختيار لوحات الطبقة المزدوجة العادية FPC من 18-25um أو 25-25um أو 35-35um أو 35-70um.

5. الحد الأدنى لخط العرض/تباعد الخط

في ظل الظروف العادية ، كلما كانت الصعوبة أصغر ، كلما ارتفع معدل العيب ، ويوصى عمومًا باستخدام 3 مللي أمتار على الأقل.

عملية الخدمة

1.Consulting

تركز 16 عامًا على تصميم لوحات الدوائر المرنة FPC وتصنيع البحث والتطوير ، لتزويد العملاء بحلول مخصصة ورسومات تصميم وتطوير منتجات جديدة وتقديم الدعم الفني ذي الصلة.

2. أوفر

عينة أو عينة اقتباس من نفس النوع من التكنولوجيا ، والمواد ، والتكنولوجيا المتقدمة ، وامتيازات الأسعار ، وعلى حد كبير للعملاء لتوفير التكاليف.

3. الالتزام

شركتنا لديها ألمانيا واليابان وتايوان ومناطق أخرى من المعدات المتقدمة وتكنولوجيا الإنتاج ، والإنتاج المهني ، والمقياس. يغطي مصنعنا مساحة ما يقرب من 20،000 متر مربع ، مع أكثر من 800 موظف و 50 موظفين تقنيين من العمليات الفنية.

4. تصميم

توفير حلول للعملاء لوضع اللمسات الأخيرة على عدد من شهادات النظام الدولية ، يمكن أن يوفر إنتاج الركيزة والأسلاك والتصميم المبدأ والعفن والتصحيح والمكونات الإضافية وشبكة الصلب المفتوح ، و 16 عامًا من هطول الأمطار المهنية والتقنية ، وتستحق من اختيارك وثقتك.

5.Sample صنع

نحن متخصصون في خدمات صنع عينات FPC وتخصيصها ، لدى الشركة خط إنتاج سريع ، مثل: يمكن إكمال عينات اللوحة المزدوجة للوحة المرنة في غضون 5-7 أيام.

الشهادات وتكريم

يرجى الملاحظة:

جميع الصور على هذا الموقع حقيقية. نظرًا للتغيرات في الإضاءة وزاوية التصوير ودقة العرض ، قد يكون للصورة التي تراها درجة من الانحراف اللوني. Gongdong Hongqi هي شركة تصنيع لوحات دوائر احترافية مع 16 عامًا من التاريخ في الصين. يتم تحديث منتجاتنا وترقيتها كل عام ، ونحن متخصصون في جميع أنواع خدمات صنع عينات FPC وتخصيصها ، إذا كنت مهتمًا بمنتجاتنا ، فيرجى إخبارنا بمتطلباتك ، وسنساعدك في توفير حلول احترافية وإنتاج الركيزة والأسلاك والتصميم الرئيسي والعفن والرقعة والمكونات الإضافية والآخرين.

يرجى الاتصال بنا عبر الإنترنت أو البريد الإلكتروني إلينا ،وسنزودك بخدمة فردية من فريق المبيعات المحترف لدينا.شكرا لك على وقتك.
