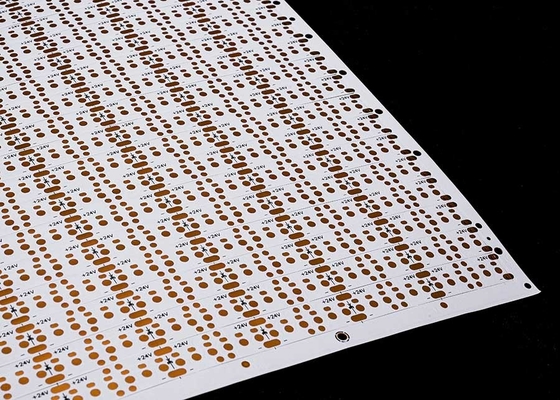

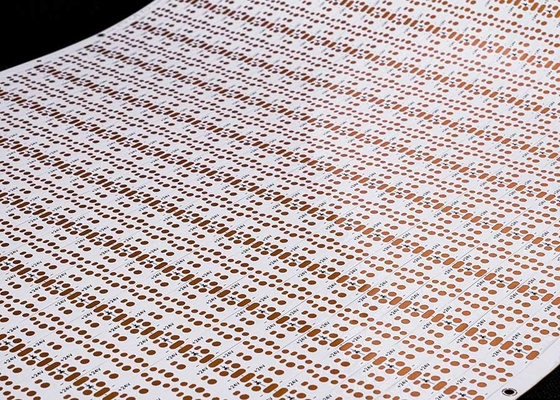

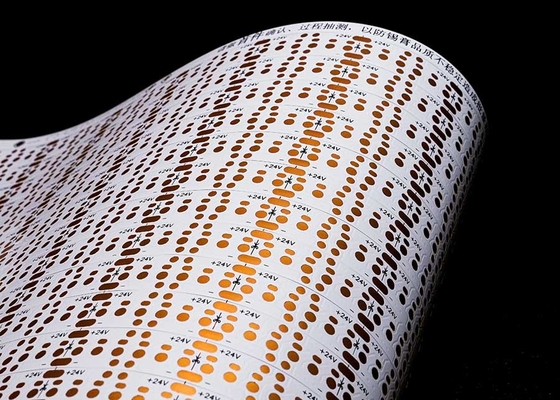

لوحة دوائر مرنة بشريط LED 2835 مع 120 نبضة ضوئية بطبقة مزدوجة 24 فولت FPCB

وصف المنتج:

موديل المنتج: HQ30125
اسم المنتج: لوحة دوائر مرنة بشريط LED
ميزات المنتج: 2835-120LEDS قطعة-10*502.5-24V FPCB

 لوحة مزدوجة الطبقات مع طبقة بيضاء مزدوجة الجوانب، أحرف سوداء، طلاء OSP مضاد للأكسدة

مواصفات المنتج: 2835 لوحة دوائر مرنة بشريط LED، 120 نبضة ضوئية لكل قطعة، الحجم: 10*502.5 مم، لوحة مزدوجة الجوانب 24 فولت بطبقة بيضاء FPCB

معلمات تصميم FPC

المعلمات التقنية الرئيسية:

1. حول الأبعاد:

FPC دقيق: الحد الأقصى للحجم هو 240X500 مم (الحد 250X500 مم)، ولا يوجد حد للحد الأدنى للحجم. لوحة المواد الملفوفة: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2. عدد الطبقات على اللوحة هيكل اللوحة أحادية الطبقة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبيًا.

• مقارنةً بـ FPC أحادي الطبقة، تحتوي الألواح مزدوجة الجوانب على طبقتين من رقائق النحاس، وزيادة في الفتحات، ومسارات موصلة مشكلة. تستخدم بشكل عام في الهواتف المحمولة، وأجهزة السيارات وغيرها من المنتجات.
• 3. لون

قناع اللحام ألوان قناع اللحام لـ FPC هي الأصفر والأسود والأبيض. يُقترح استخدام اللون الأصفر، الفيلم الأصفر مناسب لغالبية المنتجات، مثل منتجات الكابلات المختلفة. يستخدم الفيلم الأسود بشكل شائع في المنتجات المتطورة أو الماصة للضوء، مثل السيارات والهواتف المحمولة وشاشات LED، إلخ. يتميز الفيلم الأبيض بطبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر، وغالبًا ما يستخدم في المنتجات التي تتطلب انعكاسًا، مثل تركيبات الإضاءة وشاشات LED ومنتجات التجميل الطبية، إلخ.

4. سمك رقائق النحاس

تشمل خيارات اللوحة الفردية لـ FPC الدقيق 18 ميكرومتر (0.5 أونصة) و 35 ميكرومتر (1 أونصة)؛

• يمكن اختيار لوحة FPC الدقيقة مزدوجة الطبقات من 12 ميكرومتر (0.33 أونصة)، 18 ميكرومتر (0.5 أونصة)، و 35 ميكرومتر (1 أونصة).
• يمكن للوحة FPC العادية أحادية الطبقة الاختيار من بين 18 ميكرومتر/25 ميكرومتر/35 ميكرومتر (1 أونصة)/50 ميكرومتر؛
• يمكن اختيار الألواح العادية مزدوجة الطبقات من FPC من 18-25 ميكرومتر، 25-25 ميكرومتر، 35-35 ميكرومتر، أو 35-70 ميكرومتر.
• 5. الحد الأدنى لعرض الخط/تباعد الخطوط

في الظروف العادية، كلما كان الصعوبة أقل، زاد معدل العيوب، ويوصى بشكل عام باستخدام 3 ميل على الأقل.

عملية الخدمة

1. استشارات

16 عامًا من التركيز على تصميم وتصنيع لوحات الدوائر المرنة FPC، لتزويد العملاء بحلول مخصصة، ورسومات تصميم، وتطوير منتجات جديدة، وتقديم الدعم الفني ذي الصلة.

2. عرض أسعار

عينة أو دفعة من نفس النوع من التكنولوجيا والمواد والتكنولوجيا المتقدمة وخصومات الأسعار، لتوفير التكاليف للعملاء بشكل كبير.

3. احترافية

تمتلك شركتنا معدات وتقنيات إنتاج متقدمة من ألمانيا واليابان وتايوان ومناطق أخرى، إنتاج احترافي، على نطاق واسع. يغطي مصنعنا مساحة تقارب 20 ألف متر مربع، ويعمل به أكثر من 800 موظف و 50 موظفًا فنيًا أساسيًا رفيع المستوى.

4. تصميم

تقديم حلول للعملاء لإنهاء عدد من شهادات النظام الدولية، يمكن توفير إنتاج الركيزة، والأسلاك، وتصميم المبدأ، والقوالب، واللصق، والتوصيل، وفتح شبكة فولاذية كخدمة شاملة، 16 عامًا من الخبرة المهنية والتقنية، جديرة باختيارك وثقتك.

5. صنع عينات

نحن متخصصون في خدمات صنع عينات وتخصيص FPC، تمتلك الشركة خط إنتاج سريع، مثل: يمكن إكمال عينات الألواح المزدوجة لدوائر FPC المرنة في غضون 5-7 أيام.
