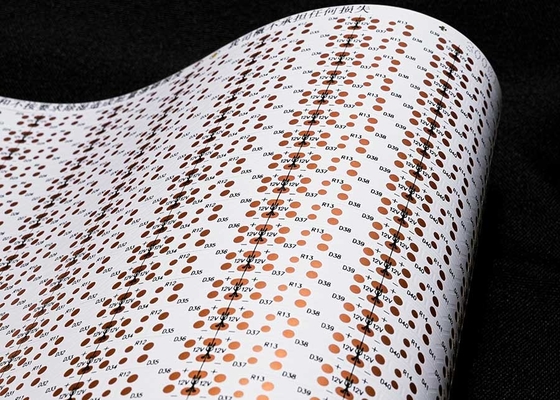

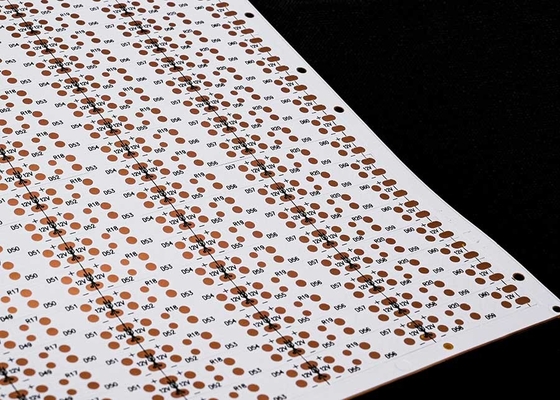

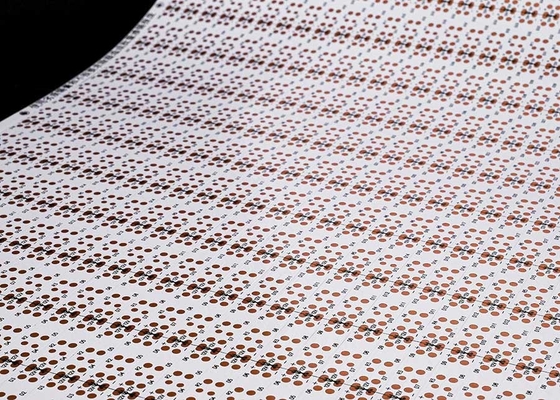

12V FPCB لوحة دائرة LED مرنة مع 60LED ضوء نبضات لوحة دائرة مزدوجة الجانبين

وصف المنتج:

نموذج المنتج:HQ30061
اسم المنتجلوحة دائرة مرنة
خصائص المنتج: لوحة طبقة مزدوجة مع فيلم أبيض ذو جانبين

مواصفات المنتج:3528، مع 60LED / PCS ، الحجم: 8 * 503mm ، 12V ذات الجانبين

معايير تصميم FPC

المعلمات التقنية الرئيسية:

1تقريباً الأبعاد:

الدقة FPC: الحجم الأقصى هو 240X500mm (حد 250X500mm) ، وليس هناك حد للحد الأدنى للحجم. لوحة المواد اللولبية: الحد الأقصى للعرض 240. الحد الأقصى للطول 100 متر.

2الرقم من طبقات على اللوحة

• هيكل اللوحة ذات الطبقة الواحدة بسيط ويستخدم بشكل عام في التحكم الصناعي والأدوات الإلكترونية والمجالات الأخرى ذات الدوائر البسيطة نسبياً.
• بالمقارنة مع FPC ذو الطبقة الواحدة ، تحتوي اللوحات ذات الجانبين على طبقتين من ورق النحاس ، وزيادة الممرات ، وتشكيل مسارات موصلة. يتم استخدامها بشكل عام في الهواتف المحمولة ،أدوات السيارات والمنتجات الأخرى.

3. أيتها القائمة لون القناع

ألوان قناع اللحام من FPC هي الأصفر والأسود والأبيض. اقترح استخدام الأصفر،الفيلم الأصفر مناسب للغالبية العظمى من المنتجات،مثل منتجات الكابلات المختلفة.يستخدم الفيلم الأسود عادة في المنتجات الراقية أو التي تمتص الضوء، مثل السيارات والهواتف المحمولة وشاشات LED ، إلخ. الفيلم الأبيض لديه طبقة إضافية من الطلاء الأبيض مقارنة بالفيلم الأصفر ، وغالبا ما يستخدم في المنتجات التي تتطلب الانعكاس ،مثل مصابيح الإضاءة، شاشات LED ، منتجات جمال طبية ، الخ

4سمك ورق النحاس

• تشمل خيارات لوحة واحدة من FPC الدقيقة 18um (0.5oz) و 35um (1oz) ؛
• يمكن اختيار لوحة FPC ذات الطبقة المزدوجة الدقيقة من 12um (0.33oz) ، 18um (0.5oz) ، و 35um (1oz).
• يمكن أن تختار لوحة واحدة من FPC العادية 18um / 25um / 35um (1oz) / 50um ؛
• يمكن اختيار ألواح FPC المزدوجة الطبقة العادية من 18-25um، 25-25um، 35-35um، أو 35-70um.

5الحد الأدنى لسرعة الخط / المسافة بين الخطين

في الظروف العادية، كلما كانت الصعوبة أصغر، كلما ارتفع معدل العيوب، ويوصى عموما باستخدام ما لا يقل عن 3 مليون.

عملية الخدمة

1-إستشارات

16 سنة تركز على تصميم لوحات الدوائر المرنة FPC وتصنيع البحث والتطوير، لتزويد العملاء مع الحلول المخصصة، رسومات التصميم،تطوير منتجات جديدة وتوفير الدعم التقني ذات الصلة.

2. عرض

عرض عينة أو دفعة من نفس النوع من التكنولوجيا، المواد، التكنولوجيا المتقدمة، تنازلات الأسعار، إلى حد كبير للعملاء لتوفير التكاليف.

3المهنة

شركتنا لديها ألمانيا واليابان وتايوان ومناطق أخرى من المعدات المتقدمة وتكنولوجيا الإنتاج، والإنتاج المهنية، والحجم.مع أكثر من 800 موظف و 50 من كبار الموظفين الفنيين.

4التصميم

توفير حلول للعملاء لإنهاء عدد من شهادات النظام الدولي، يمكن أن توفر إنتاج الركيزة، الأسلاك، تصميم المبدأ، القالب، الملصق،الخدمة ذات المحطة الواحدة للشبكة الفولاذية المفتوحة، 16 عاما من مستوى المهنية والتقنية هطول، يستحق اختيارك والثقة.

5صنع العينات

نحن متخصصون في صنع عينة FPC وخدمات التخصيص ، ولدى الشركة خط إنتاج سريع ، مثل: يمكن الانتهاء من عينات لوحة الدوائر المرنة المزدوجة في غضون 5-7 أيام.
